Disegni dettagliati delle finestre e portefinestre in alluminio

Disegno tecnico di abitazione privata

Profili con blocchi CAD DWG

In questa sezione trovi tutte le informazioni tecniche e normative relative alle finestre e portefinestre in alluminio disponibili su finestre.com, comprese le sezioni dei profili e i relativi disegni dettagliati.

Le tavole tecniche riportano con precisione dimensioni, caratteristiche costruttive e dettagli dei diversi sistemi, aiutandoti a individuare le soluzioni più adatte e a preparare correttamente il montaggio dei tuoi infissi.

Per la posa in opera dei prodotti ti consigliamo di fare riferimento alle linee guida RAL.

MB-45

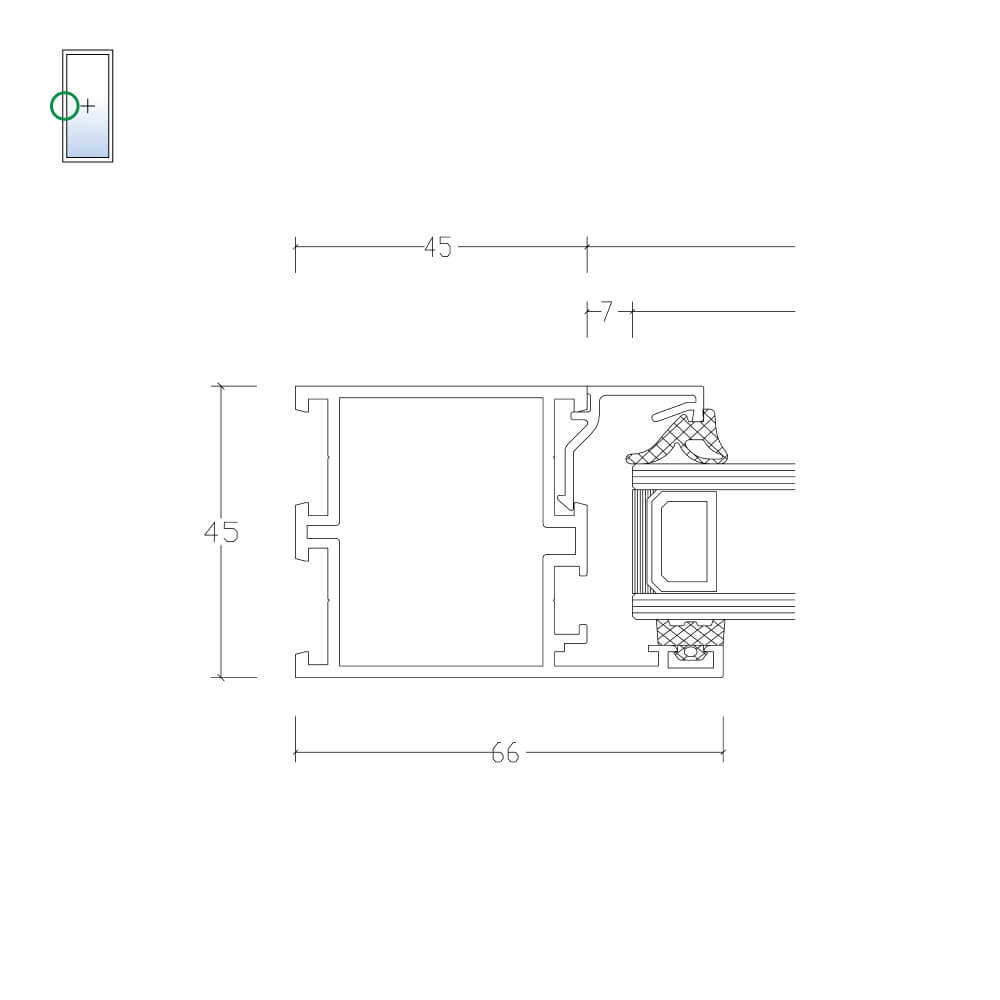

MB-45: vetri fissi
MB-45: vetri fissi

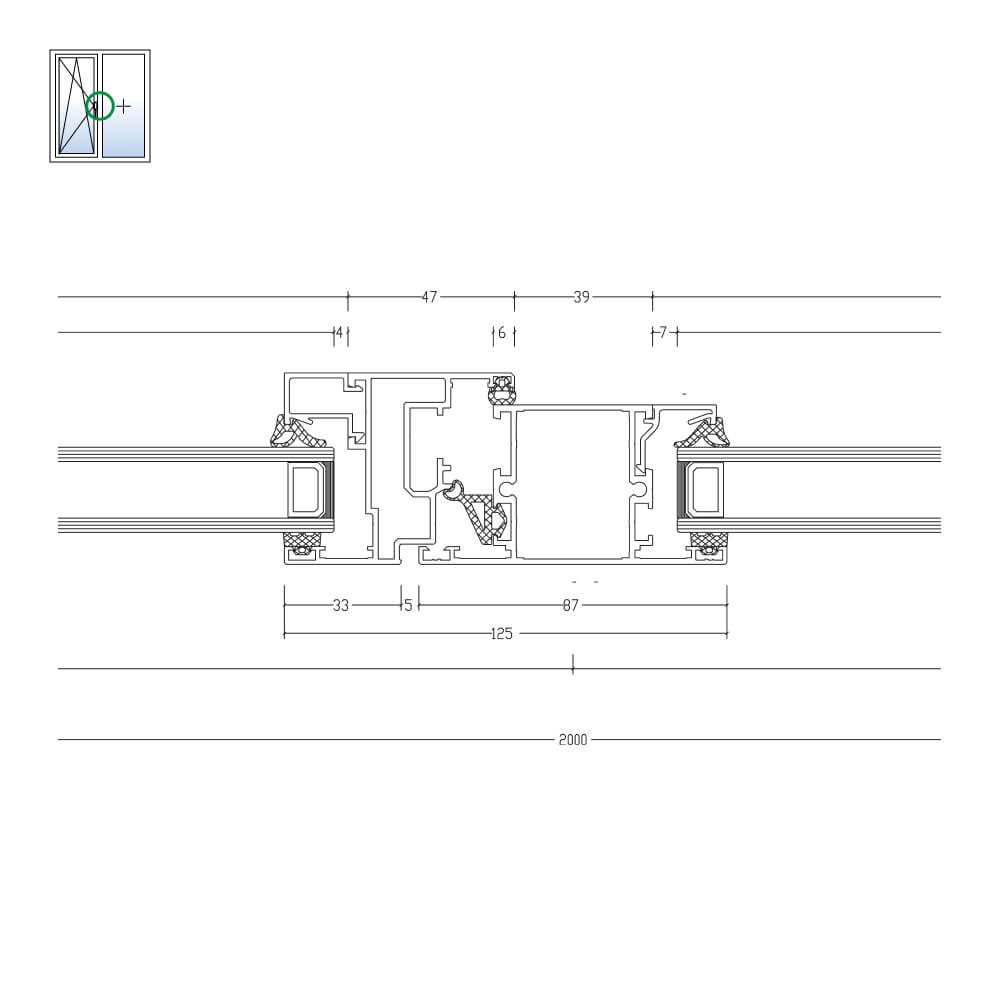

MB-45: battente con vetri fissi
MB-45: battente con vetri fissi

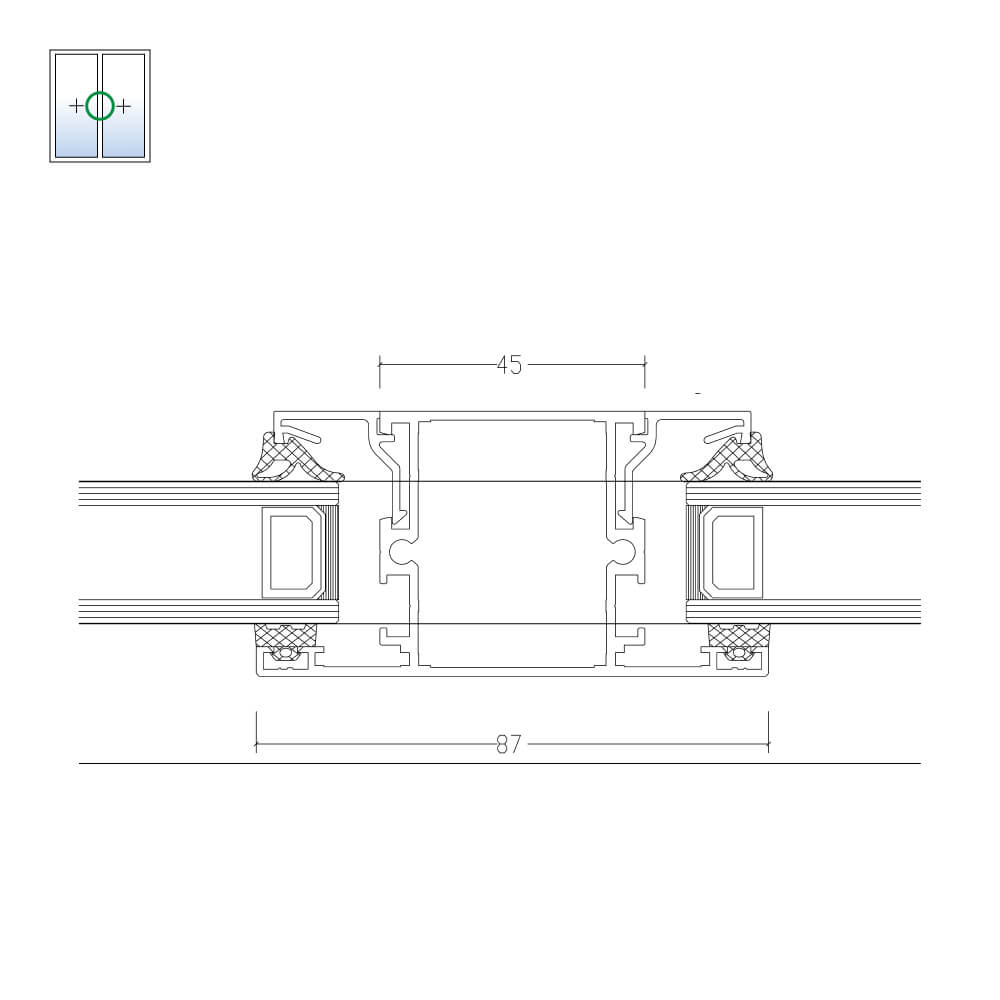

MB-45: montante con vetri fissi
MB-45: montante con vetri fissi

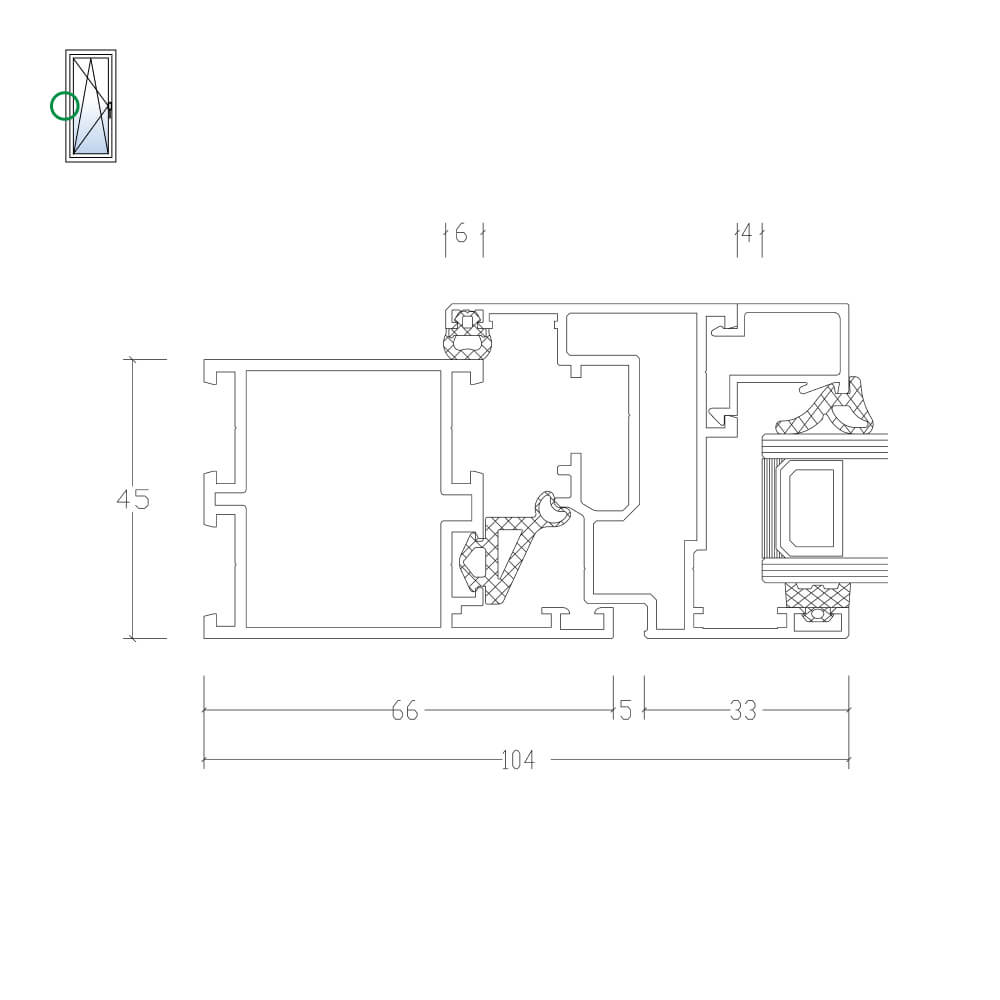

MB-45: telaio con battente
MB-45: telaio con battente

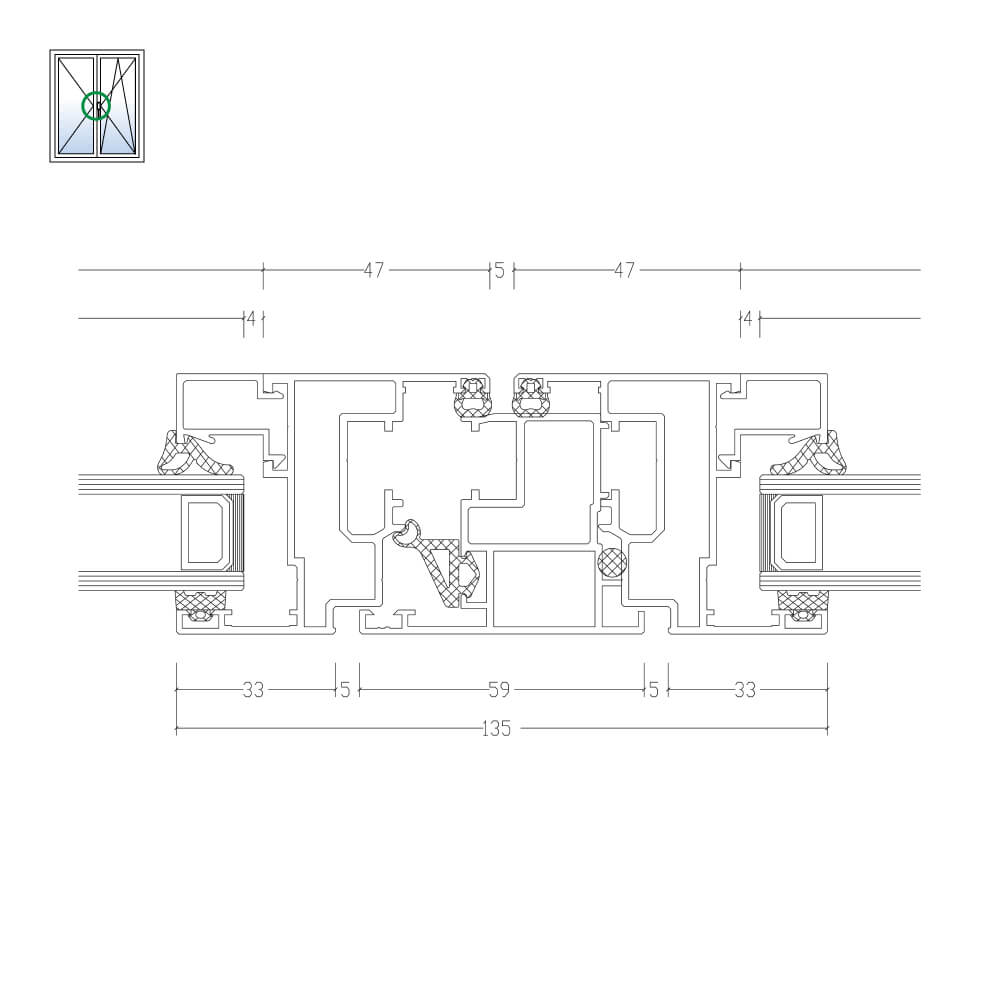

MB-45: particolare del montante fisso
MB-45: particolare del montante fisso

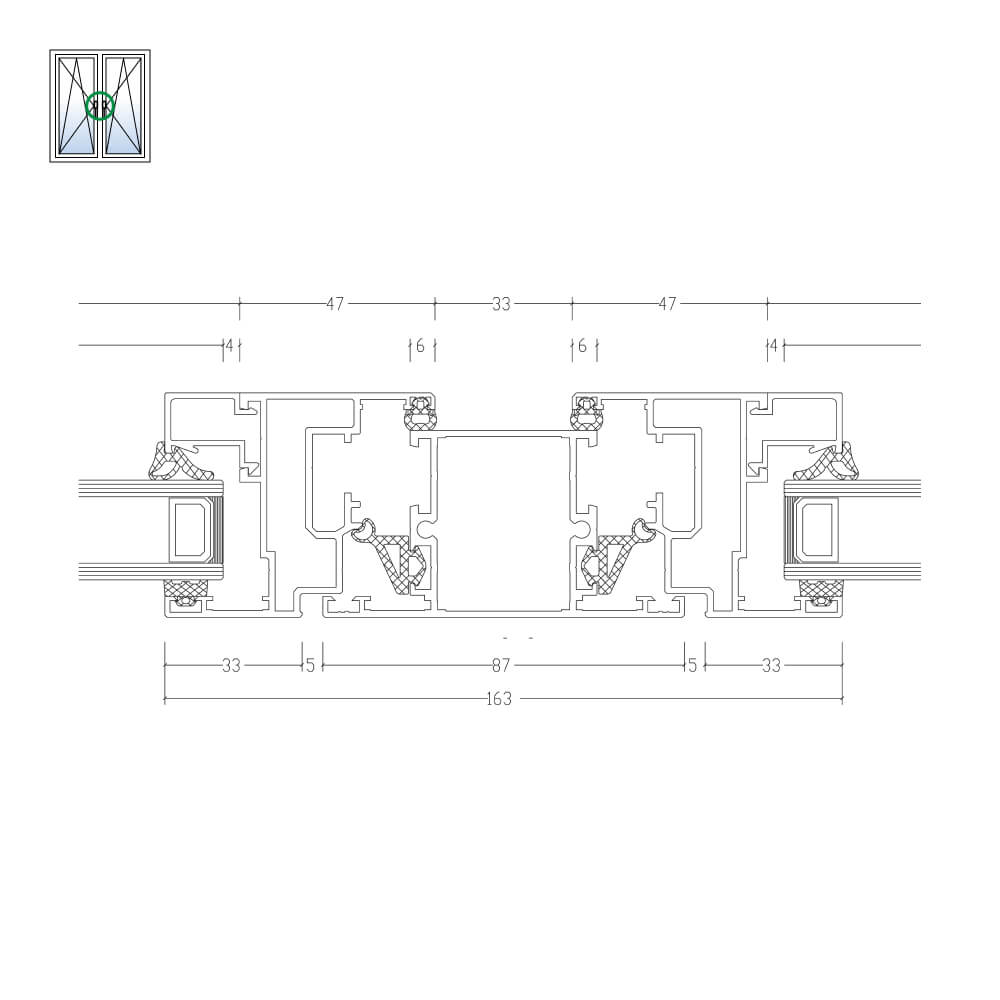

MB-45: montante da 87 mm
MB-45: montante da 87 mm

Torna a inizio pagina

MB-79

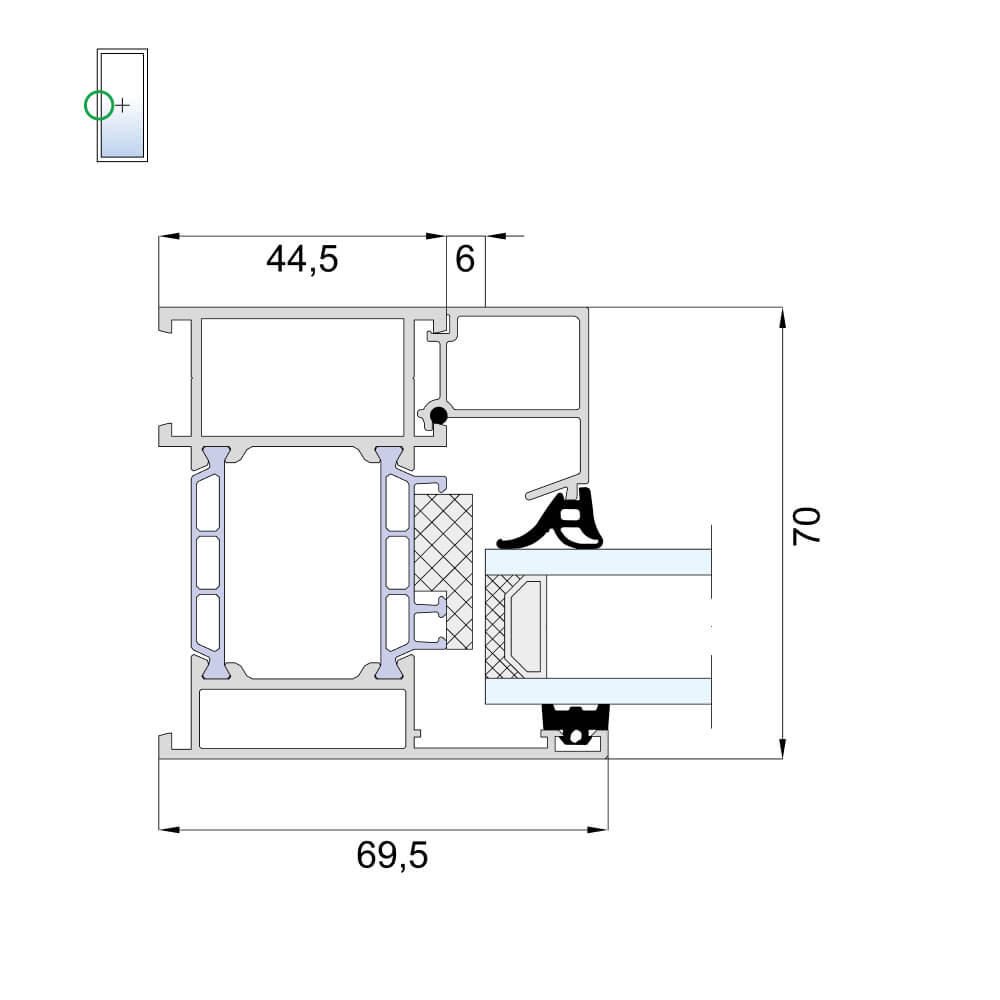

MB-79: vetri fissi
MB-79: vetri fissi

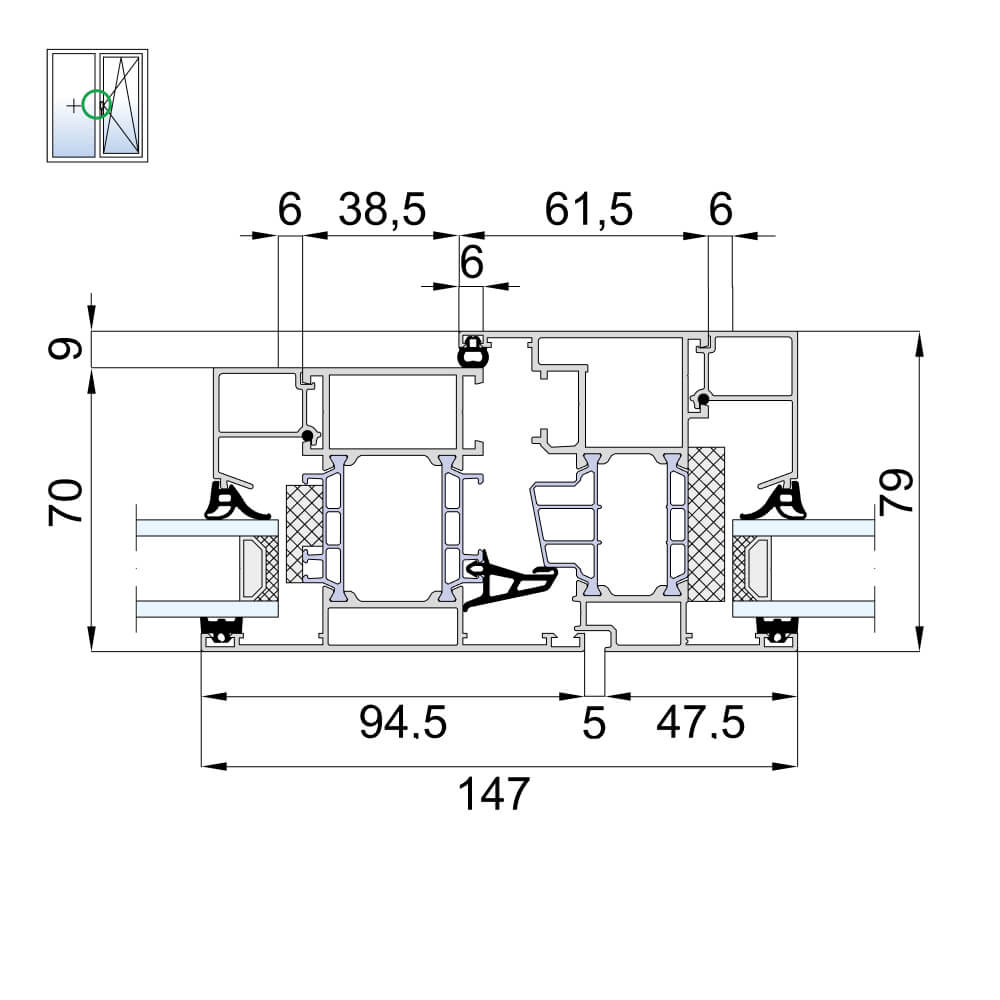

MB-79: battente con vetri fissi
MB-79: battente con vetri fissi

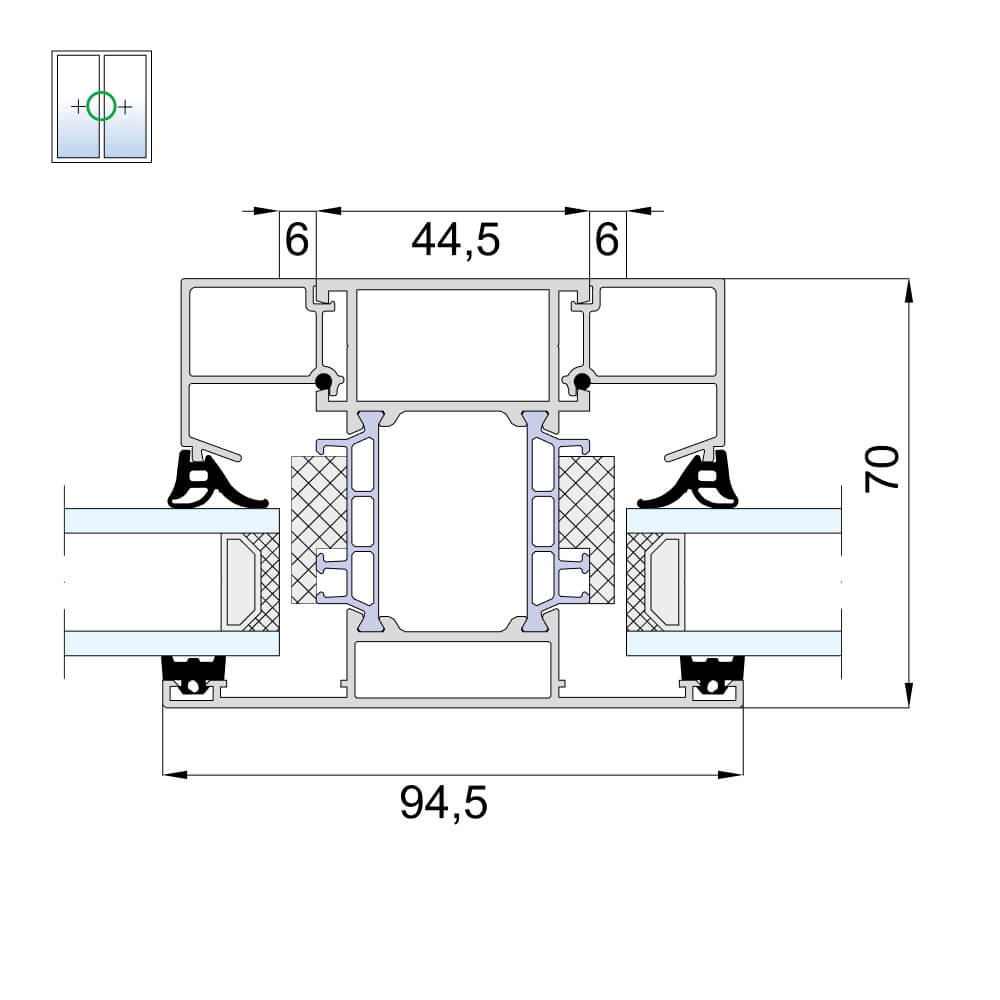

MB-79: montante con vetri fissi
MB-79: montante con vetri fissi

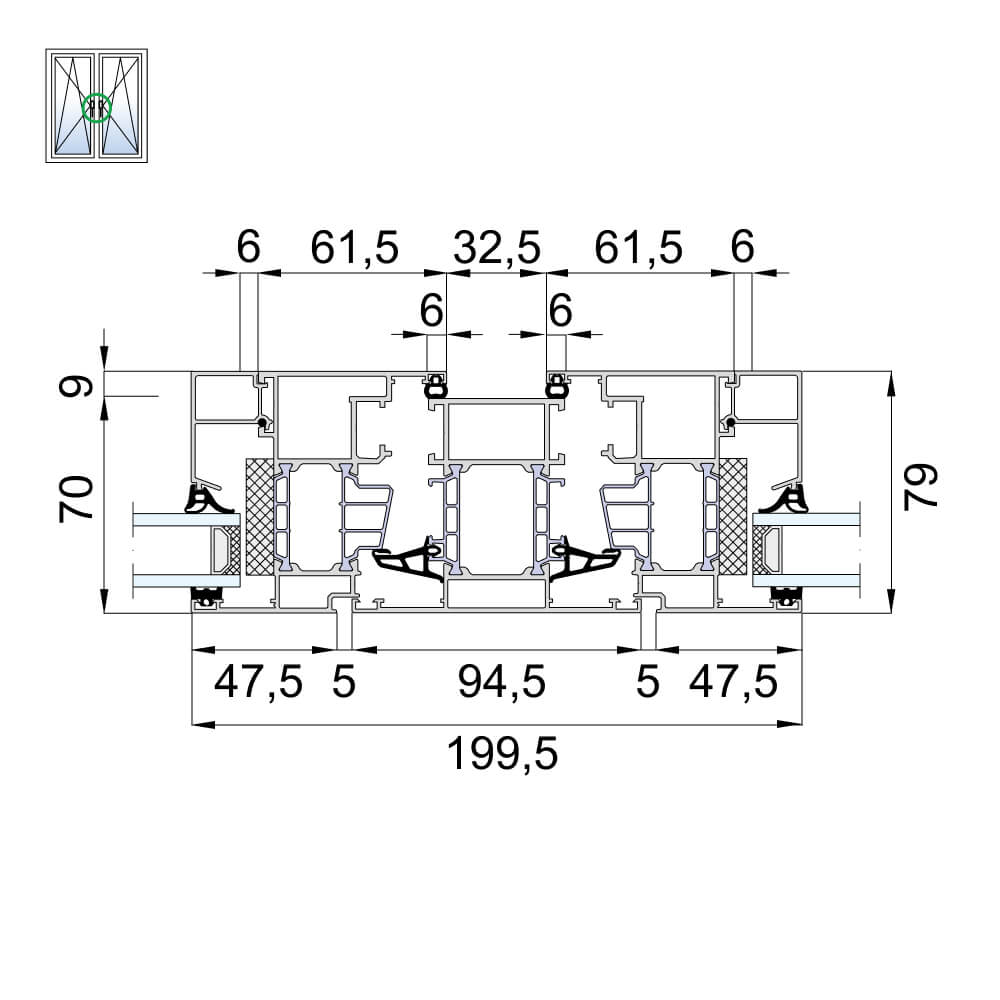

MB-79: montante con battente
MB-79: montante con battente

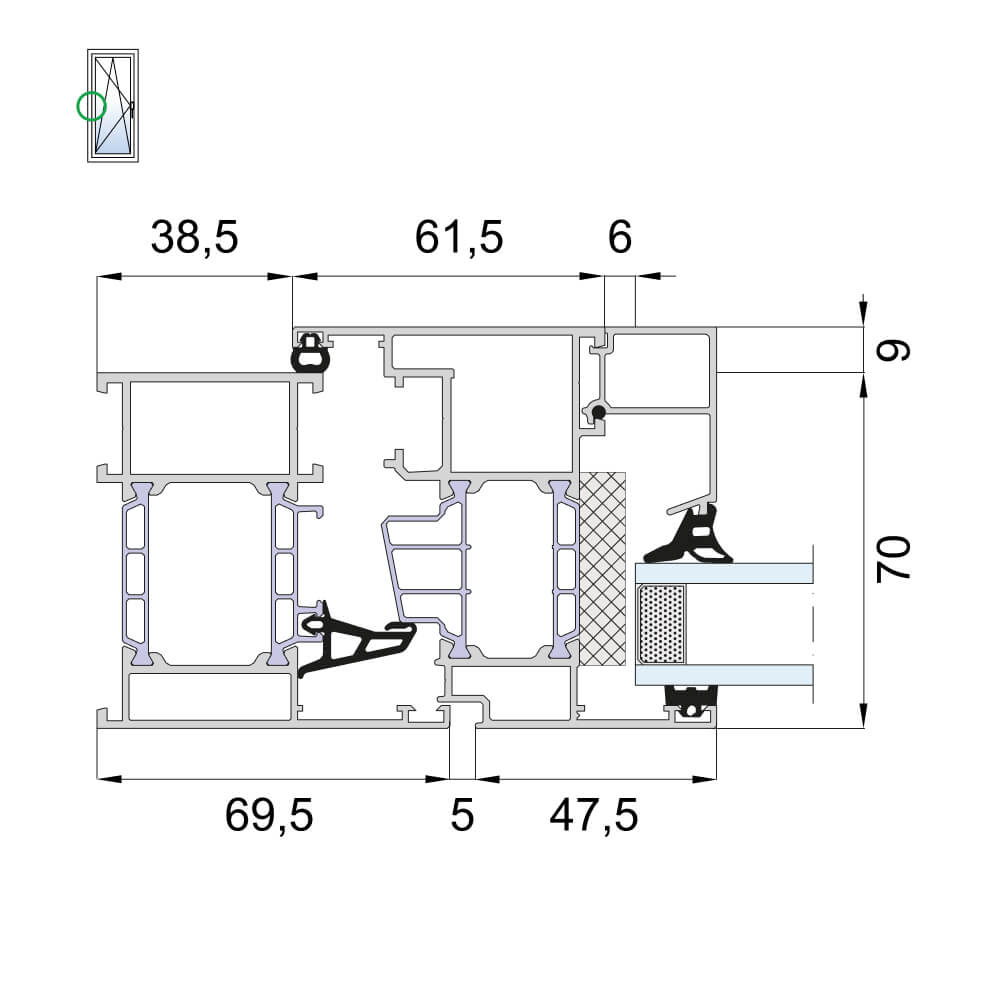

MB-79: telaio con battente
MB-79: telaio con battente

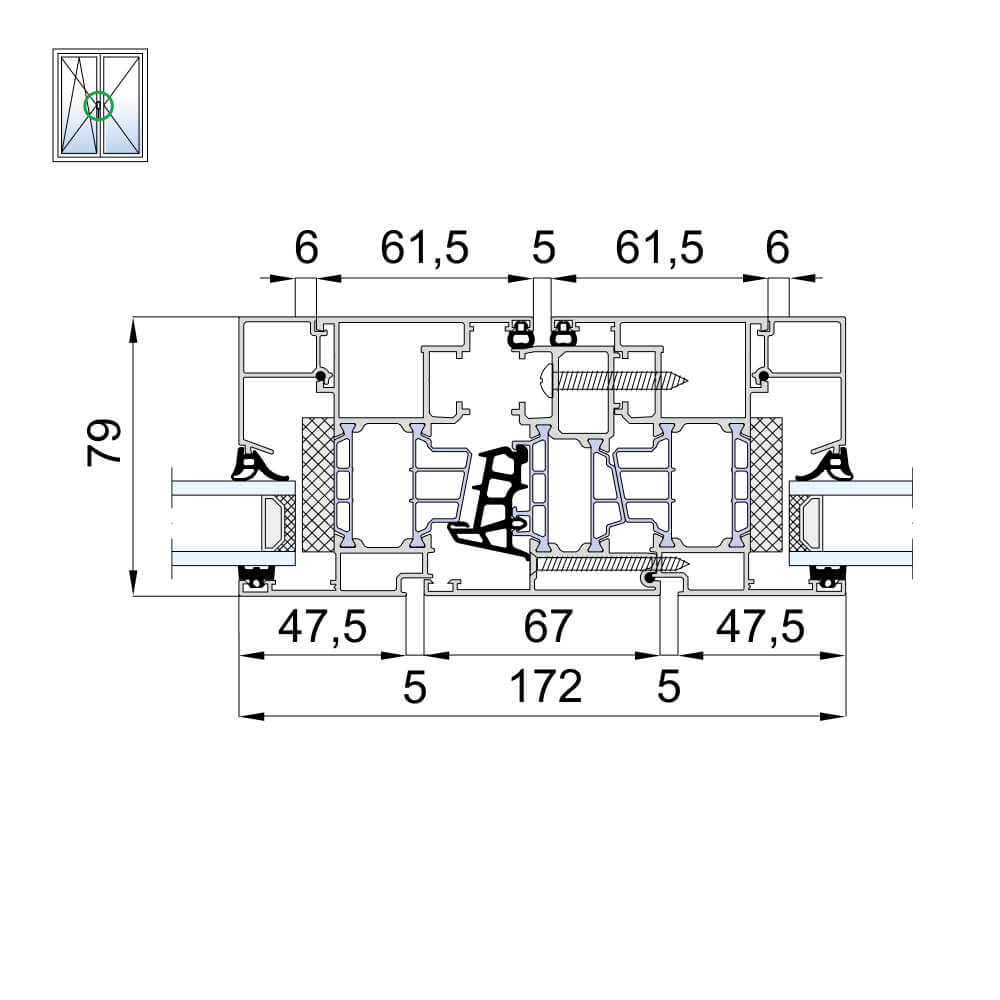

MB-79: dettaglio del montante fisso
MB-79: dettaglio del montante fisso

Torna a inizio pagina

MB-79 SI

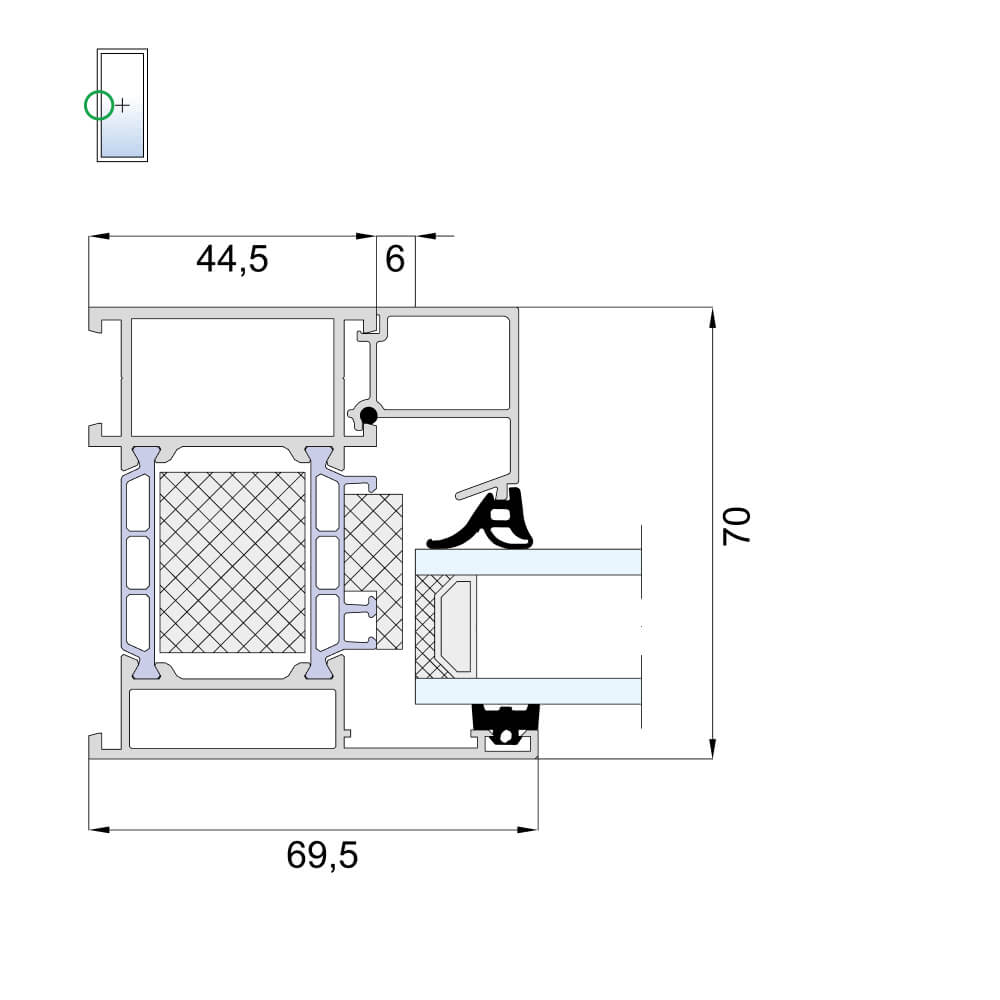

MB-79 SI: vetri fissi
MB-79 SI: vetri fissi

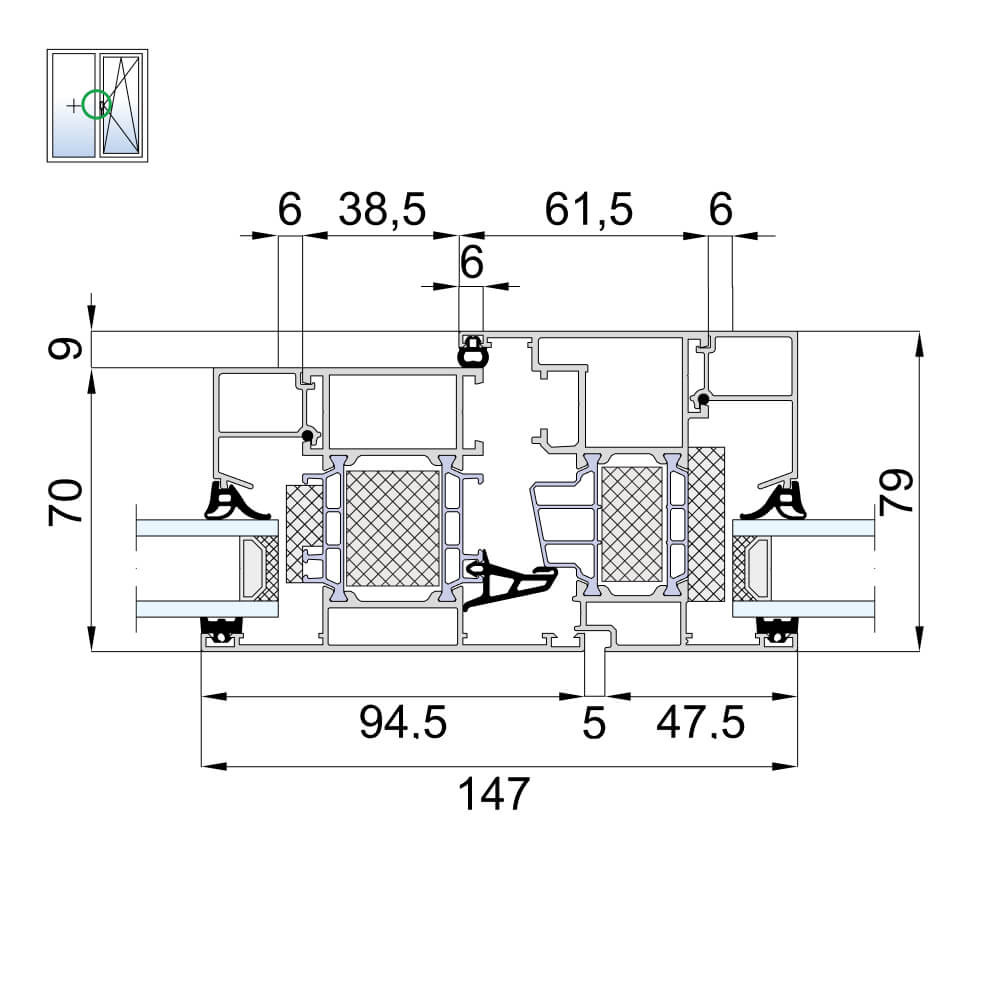

MB-79 SI: battente con vetri fissi
MB-79 SI: battente con vetri fissi

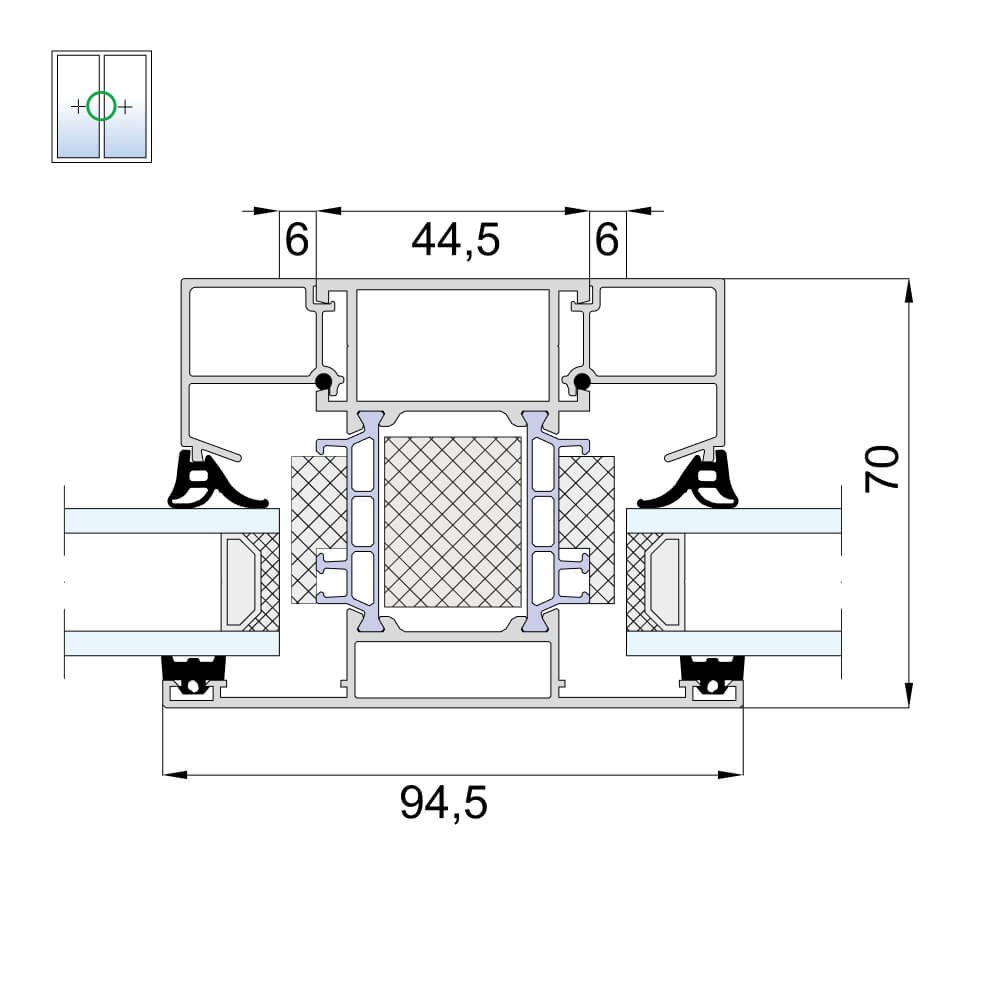

MB-79 SI: montante con vetri fissi
MB-79 SI: montante con vetri fissi

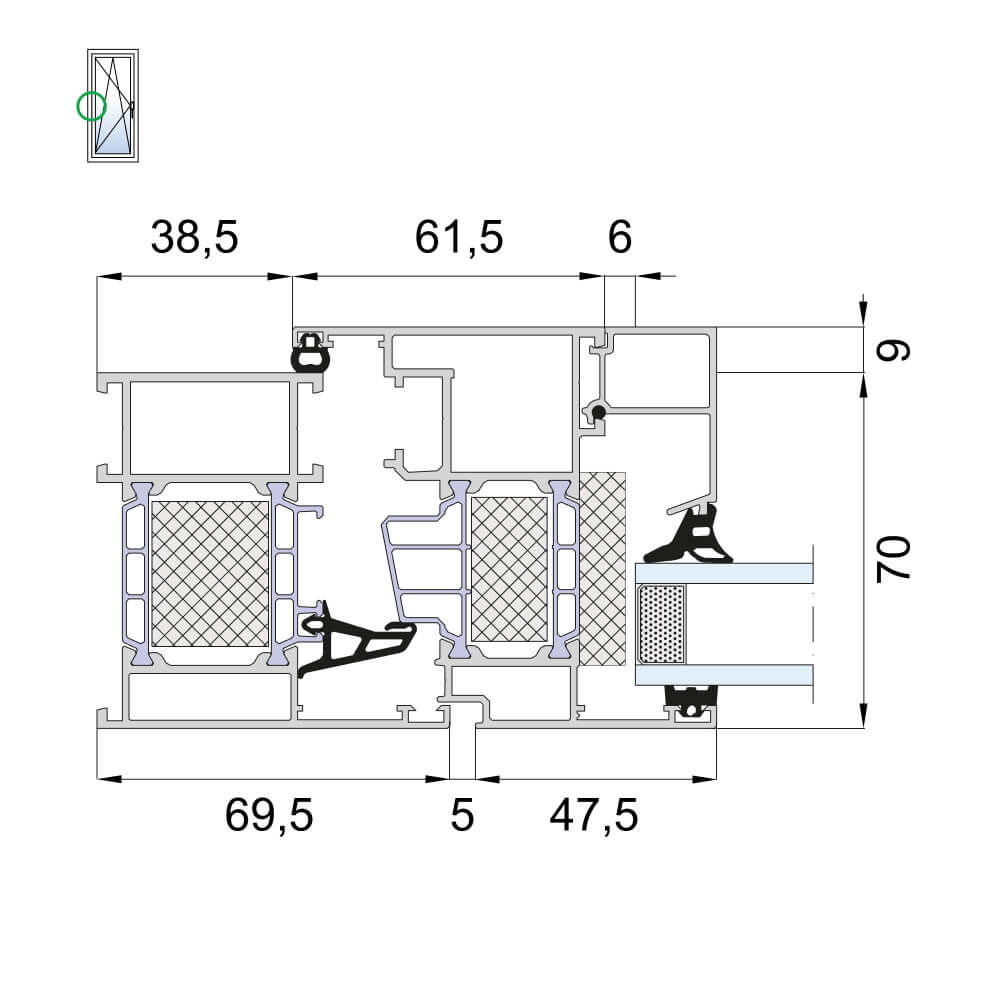

MB-79 SI: telaio con battente
MB-79 SI: telaio con battente

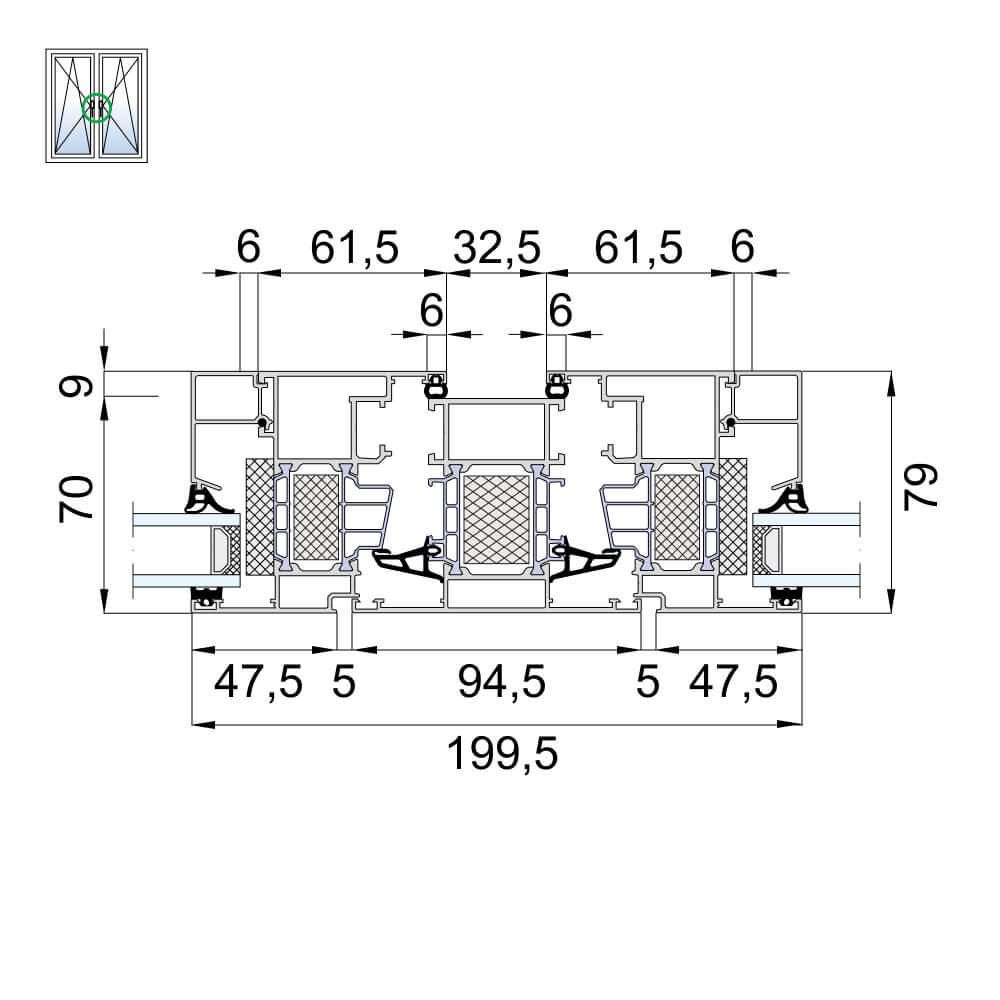

MB-79 SI: montante con battente
MB-79 SI: montante con battente

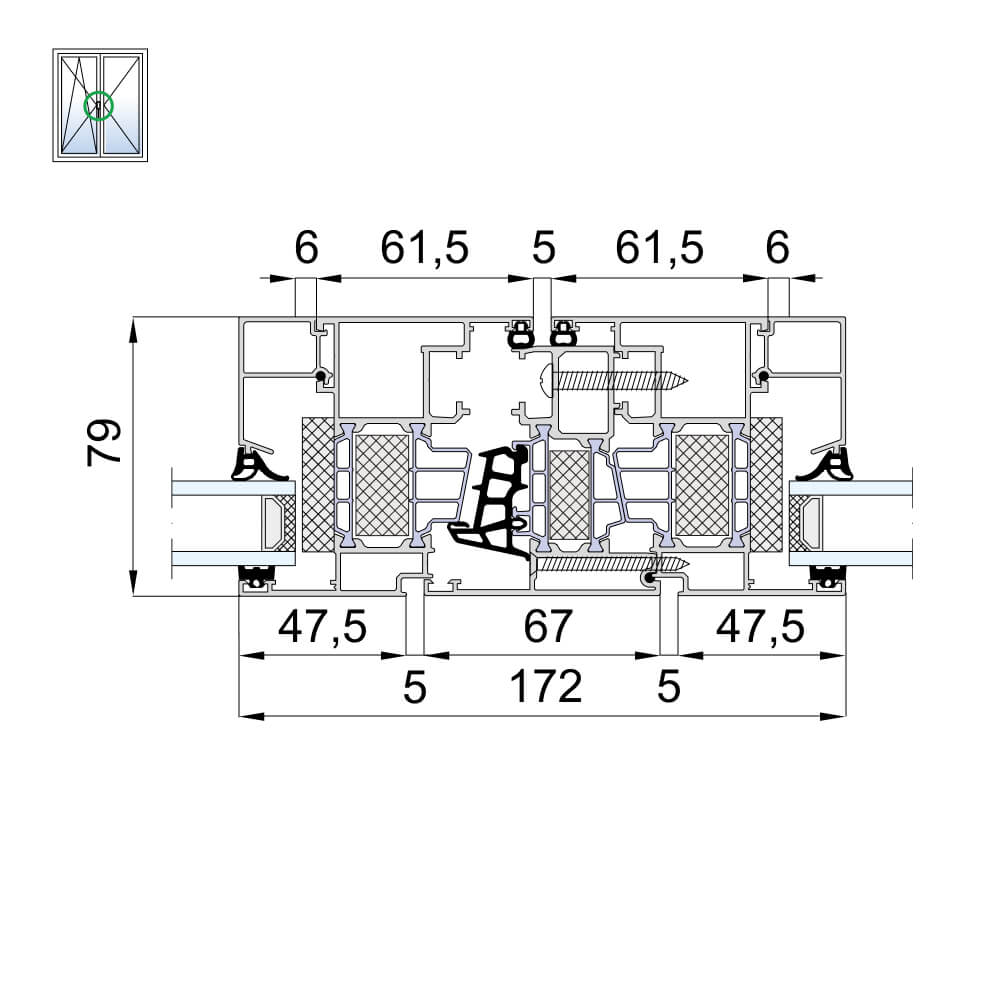

MB-79 SI: dettaglio del montante fisso
MB-79 SI: dettaglio del montante fisso

Torna a inizio pagina

MB-86

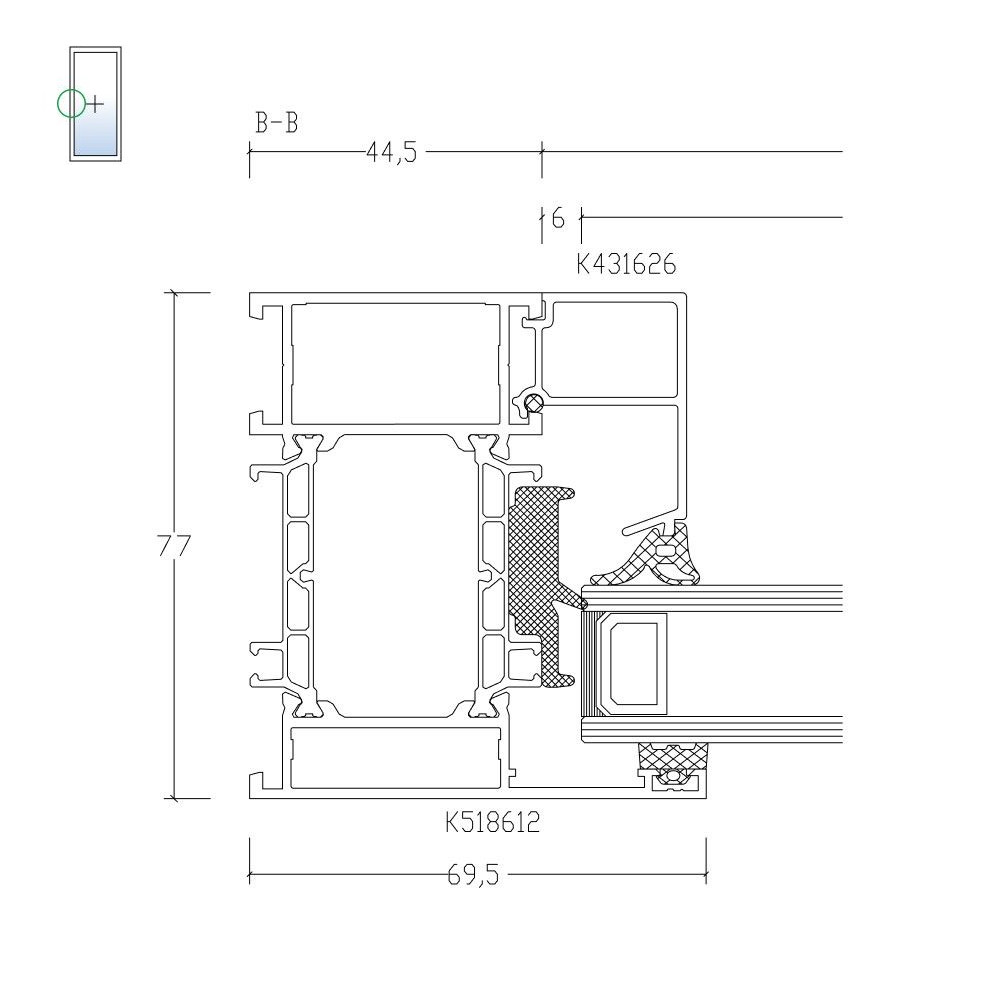

MB-86: vetri fissi
MB-86: vetri fissi

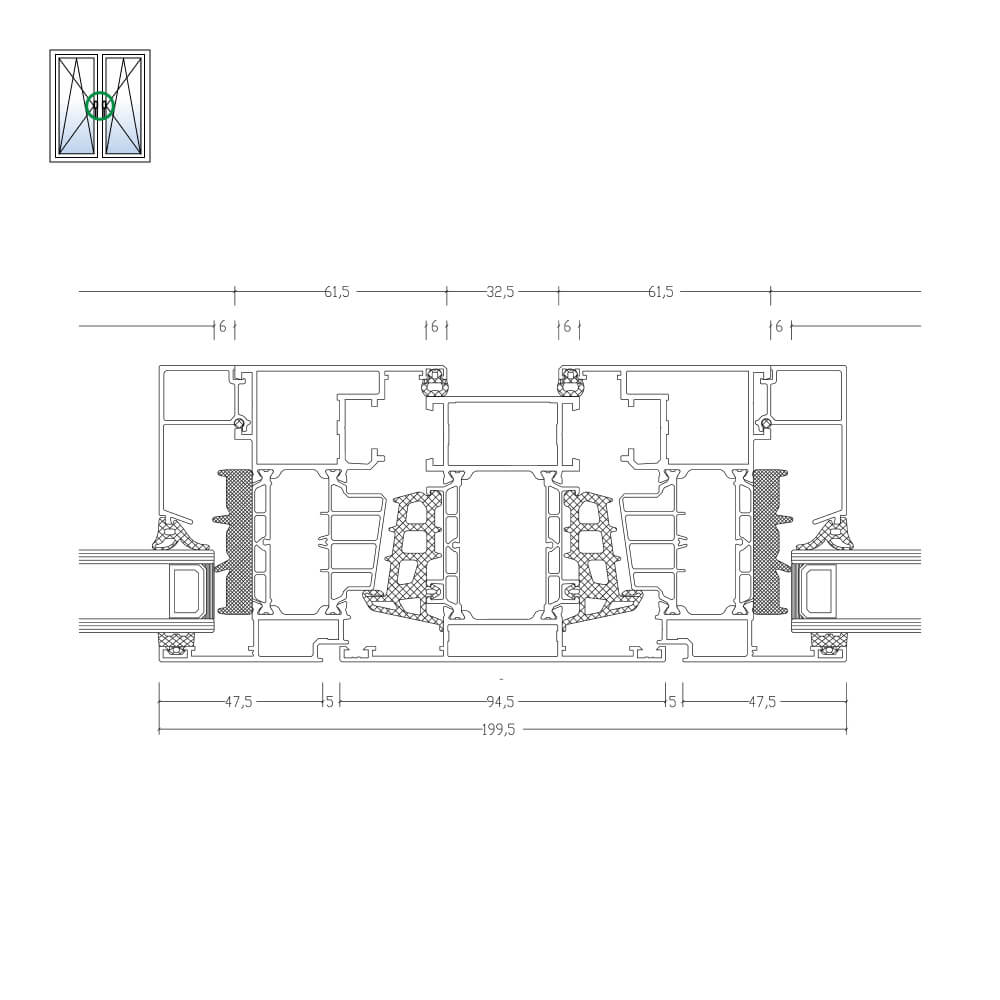

MB-86: montante in apertura anta-ribalta
MB-86: montante in apertura anta-ribalta

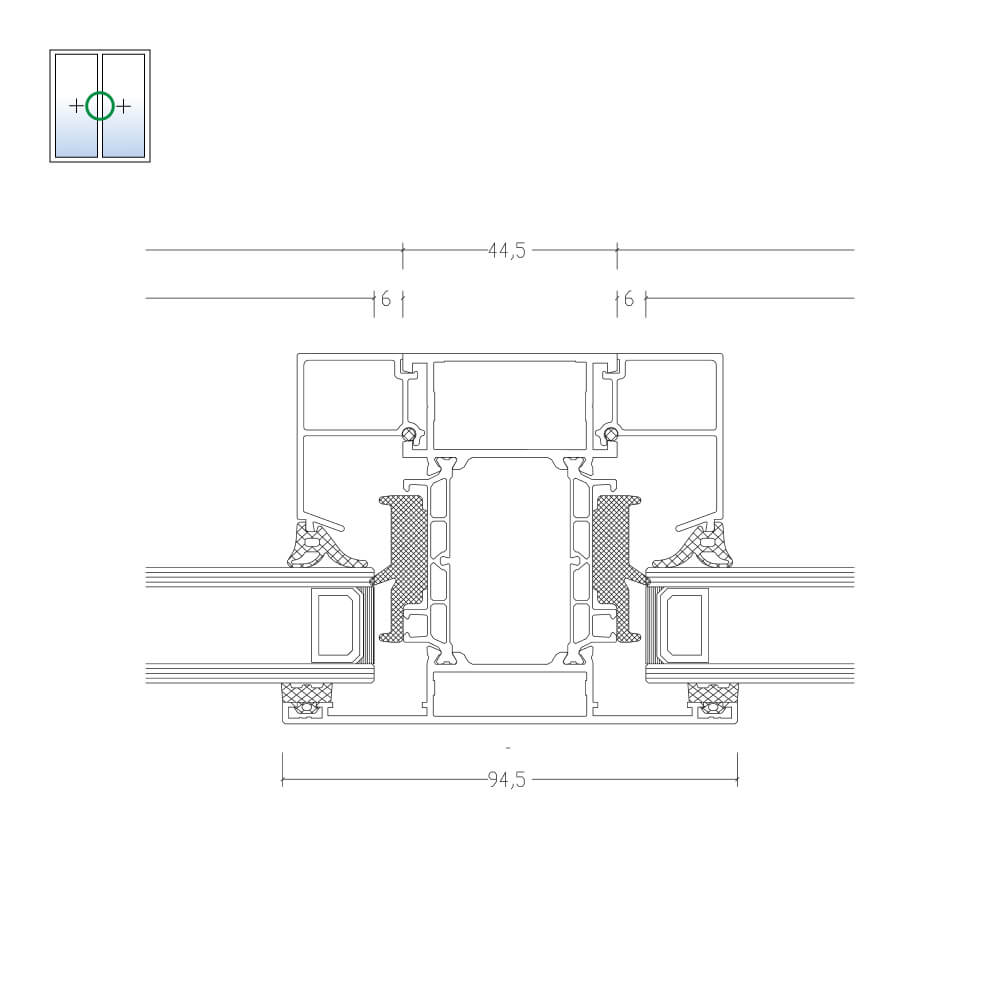

MB-86: montante con vetri fissi
MB-86: montante con vetri fissi

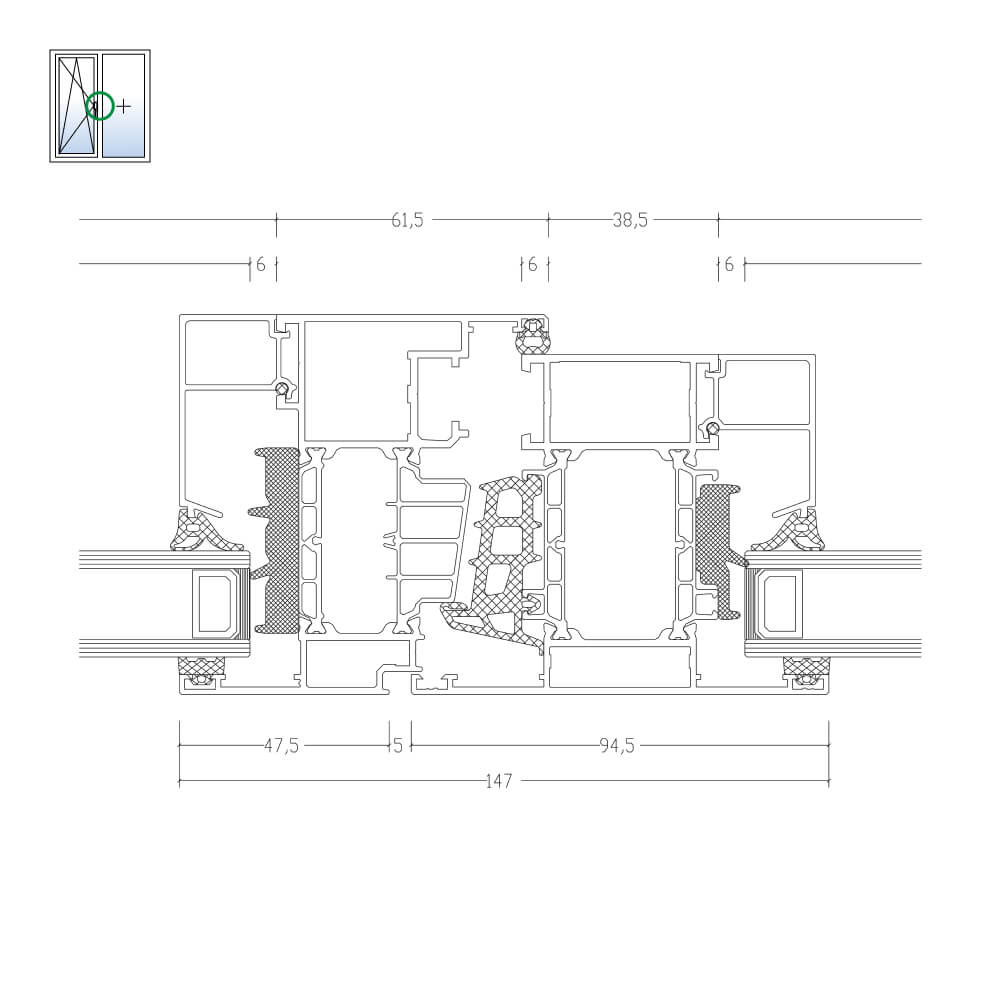

MB-86: battente con apertura anta-ribalta
MB-86: battente con apertura anta-ribalta

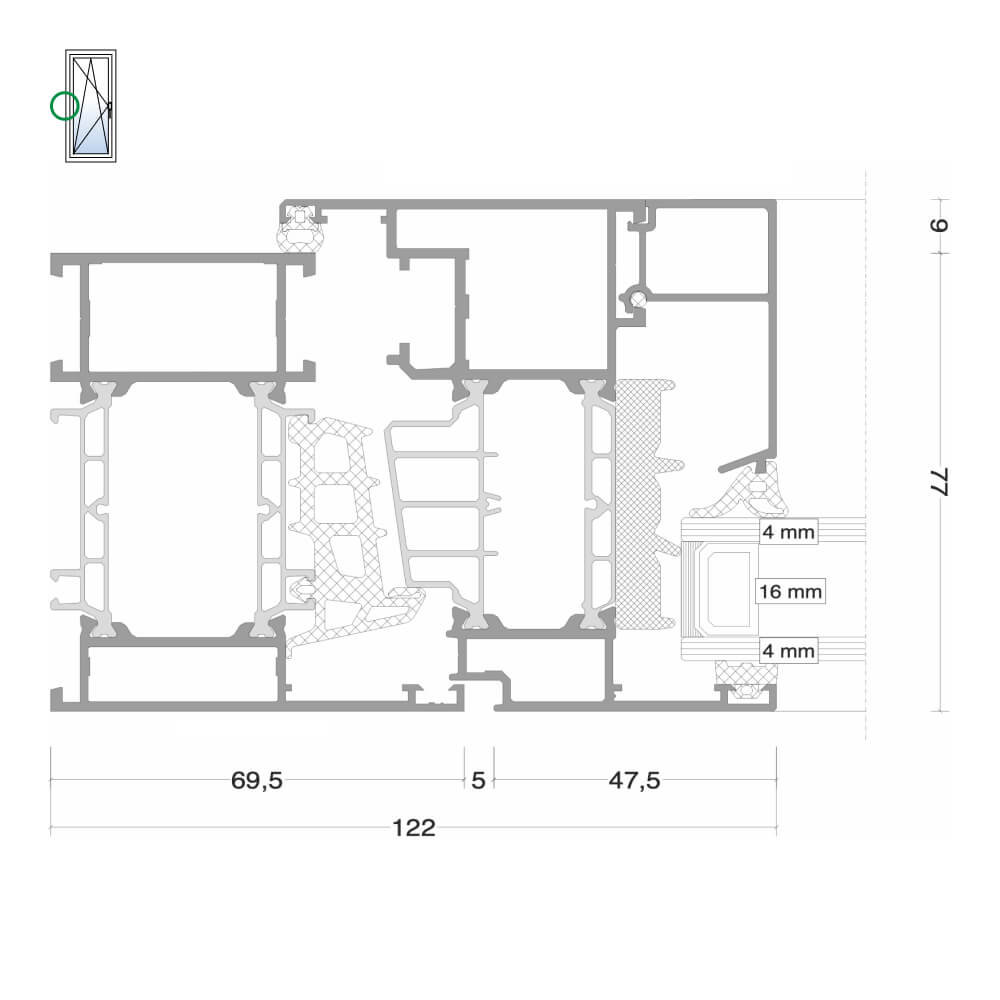

MB-86: telaio con battente
MB-86: telaio con battente

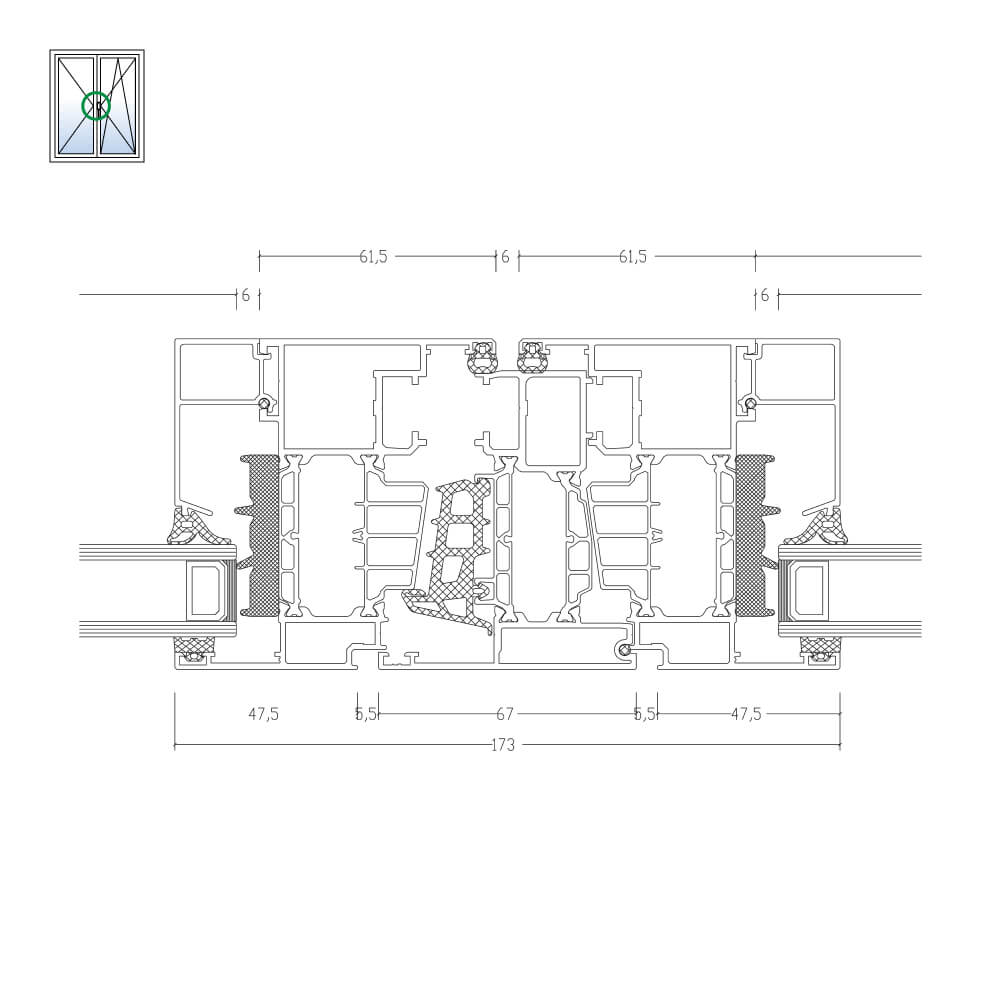

MB-86: dettaglio montante fisso
MB-86: dettaglio montante fisso

Torna a inizio pagina

I disegni riportati rappresentano in dettaglio gli infissi in alluminio disponibili su finestre.com. Se prima di completare l’ordine desideri maggiori informazioni sui profili, sui componenti o sulle caratteristiche tecniche del prodotto scelto, contatta il nostro servizio clienti al numero 800 977 833.

I nostri esperti sono a tua completa disposizione per supportarti nella configurazione e rispondere a tutte le tue domande.

Ci riserviamo il diritto di apportare modifiche tecniche ai prodotti.
