I valori presentati di seguito provengono da un test effettuato su una singola finestra a battente larga 1230 mm e alta 1480 mm. Tutti i valori Uw dei produttori tedeschi sono stabiliti con queste dimensioni. Più piccola è la finestra, più piccolo è il valore Uw, più grande è, più il valore tende a migliorare.
| Ug del vetro | Uf del telaio | Uw della finestra | ||
|---|---|---|---|---|
| NF EN 673 ΔT (15°) [W/m²K] |
[W/m²K] |
Bordo caldo del vetro isolante in alluminio, per es. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Bordo caldo del vetro isolante in PVC scuro ad es. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Bordo caldo del vetro isolante Swisspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 1,3 | 1,3 (1,33) | 1,3 (1,26) | 1,2 (1,24) |
| 1,0 | 1,3 | 1,3 (1,26) | 1,2 | 1,2 (1,18) |
| 0,7 | 1,3 | 1,1 (1,05) | 1,0 (0,99) | 1,0 (0,97) |
| 0,6 | 1,3 | 1,0 (0,98) | 0,9 (0,92) | 0,9 (0,90) |
Combinazione di profili sottostanti:
aluplast Aluskin 4000
| Ug del vetro | Uf del telaio | Uw della finestra | ||
|---|---|---|---|---|
| NF EN 673 ΔT (15°) [W/m²K] | [W/m²K] | Bordo caldo del vetro isolante in alluminio, per es. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] | Bordo caldo del vetro isolante in PVC scuro ad es. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] | Bordo caldo del vetro isolante Swissspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 1,3 | 1,2 (1,24) | 1,2 (1,17) | 1,1 (1,15) |
| 1,0 | 1,3 | 1,2 (1,17) | 1,1 (1,10) | 1,1 (1,08) |
| 0,7 | 1,3 | 0,97 | 0,90 | 0,88 |
| 0,6 | 1,3 | 0,90 | 0,83 | 0,81 |
Combinazione di profili sottostanti:
aluplast Aluskin 8000
| Ug del vetro | Uf del telaio | Uw della finestra | ||
|---|---|---|---|---|
| NF EN 673 ΔT (15°) [W/m²K] | [W/m²K] | Bordo caldo del vetro isolante in alluminio, per es. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] | Bordo caldo del vetro isolante in PVC scuro ad es. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] | Bordo caldo del vetro isolante Swissspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 0,83 | 1,2 (1,18) | 1,1 (1,11) | 1,1 (1,09) |
| 1,0 | 0,83 | 1,1 (1,12) | 1,0 (1,04) | 1,0 (1,02) |
| 0,7 | 0,83 | 0,91 | 0,84 | 0,82 |
| 0,6 | 0,83 | 0,85 | BBC 0,77 | BBC 0,75 |
Combinazione di profili sottostanti:
aluplast Aluskin 8000 FI
| Ug del vetro | Uf del telaio | Uw della finestra | ||
|---|---|---|---|---|
|
NF EN 673 ΔT (15°) [W/m²K] |
[W/m²K] |
Bordo caldo del vetro isolante in alluminio, per es. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Bordo caldo del vetro isolante in PVC scuro ad es. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Bordo caldo del vetro isolante Swissspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 1,3 | 1,3 | 1,2 | 1,2 |
| 1,0 | 1,3 | 1,3 | 1,2 | 1,2 |
| 0,7 | 1,2 | 1,0 | 1,0 (0,96) | 0,9 (0,93) |
| 0,6 | 1,2 | 1,0 (0,96) | 0,9 (0,89) | 0,9 (0,86) |
Combinazione di profili sottostanti:
aluplast Aluskin neo AD
| Ug del vetro | Uf del telaio | Uw della finestra | ||
|---|---|---|---|---|
|
NF EN 673 ΔT (15°) [W/m²K] |
[W/m²K] |
Bordo caldo del vetro isolante in alluminio, per es. Ψ (PSI) 0,07 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Bordo caldo del vetro isolante in PVC scuro ad es. Ψ (PSI) 0,04 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Bordo caldo del vetro isolante Swissspacer V Ψ (PSI) 0,032 W/m²K NF EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 1,2 | 1,3 | 1,2 | 1,2 |
| 1,0 | 1,2 | 1,2 | 1,2 | 1,1 |
| 0,7 | 1,1 | 1,0 (0,99) | 0,9 (0,92) | 0,9 (0,90) |
| 0,6 | 1,1 | 0,9 (0,93) | 0,8 (0,85) | 0,8 (0,83) |
Combinazione di profili sottostanti:

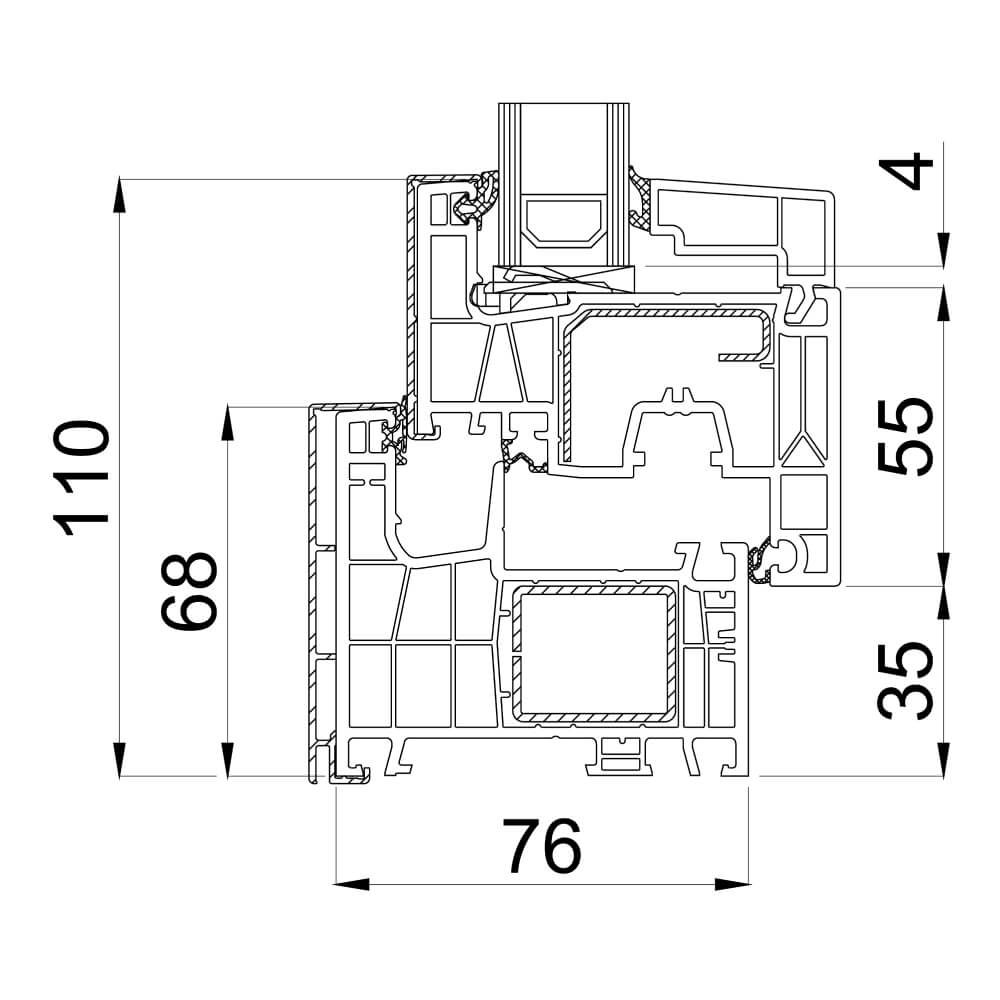

aluplast Aluskin neo MD
1) Le finestre con un coefficiente di scambio termico del vetro Ug < 1,9 W/m²K sono sempre fornite con le dimensioni standard di 1,23 mx 1,48 m (NF EN 14351-1: Tabella E1, riquadro in fondo alla pagina “d”).
2) I valori Uw < 1,0 W/m²K sono presentati secondo 2 cifre decimali secondo lo standard NF EN ISO 10077.
3) BBC: edificio a basso consumo energetico (casa passiva) valore Uf <= 1,2 W/m²K e valore Uw <=0,8 W/m²K (se disponibile, vedi la designazione BBC nella tabella)
4) I valori PSI indicati non corrispondono alla tabella E.1/E.2 secondo NF EN ISO 10077-1:2006, ma sono esempi di valori effettivi calcolati corrispondenti al sistema di impermeabilità dei bordi.
5) A titolo informativo, i valori Uw tra parentesi non sono arrotondati
