Valori Uw delle porte scorrevoli a libro in legno

I valori sotto riportati si riferiscono a una dimensione testata. La dimensione testata corrisponde a una porta a impacchettamento con una larghezza di 3500 mm e un'altezza di 2180 mm. Tutti i valori Uw dei produttori tedeschi sono stabiliti con queste stesse dimensioni del serramento. Il valore Uw si deteriora quando il serramento è più piccolo. E generalmente migliora per serramenti più grandi.

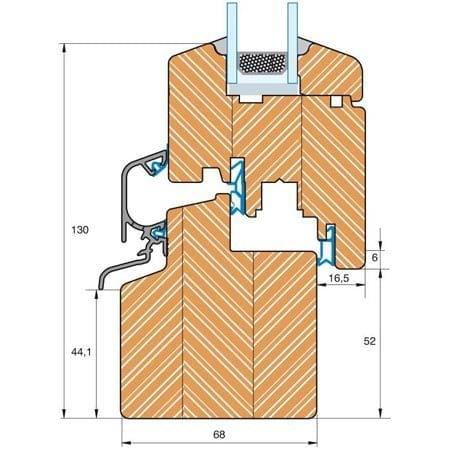

Classicline 68

Valori Uw del profilo Classicline 68

Tipo di legno: abete

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,1 1,3 1,3
1,0 1,1 1,3 1,2
0,7 1,1 Non applicabile in questo sistema. Non applicabile in questo sistema.
0,6 1,1 Non applicabile in questo sistema. Non applicabile in questo sistema.
Tabella dei valori Uw per profili Classicline 68 in legno di abete secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: pino, larice, meranti

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,2 1,4 1,3
1,0 1,2 1,3 1,2
0,7 1,2 Non applicabile in questo sistema. Non applicabile in questo sistema.
0,6 1,2 Non applicabile in questo sistema. Non applicabile in questo sistema.
Tabella dei valori Uw per i profili Classicline 68 in legno di pino, larice o meranti secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: rovere, eucalipto

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,5 1,5 1,4
1,0 1,5 1,4 1,3
0,7 1,5 Non applicabile in questo sistema. Non applicabile in questo sistema.
0,6 1,5 Non applicabile in questo sistema. Non applicabile in questo sistema.
Tabella dei valori Uw per profili Classicline 68 in legno tipo rovere o eucalipto secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

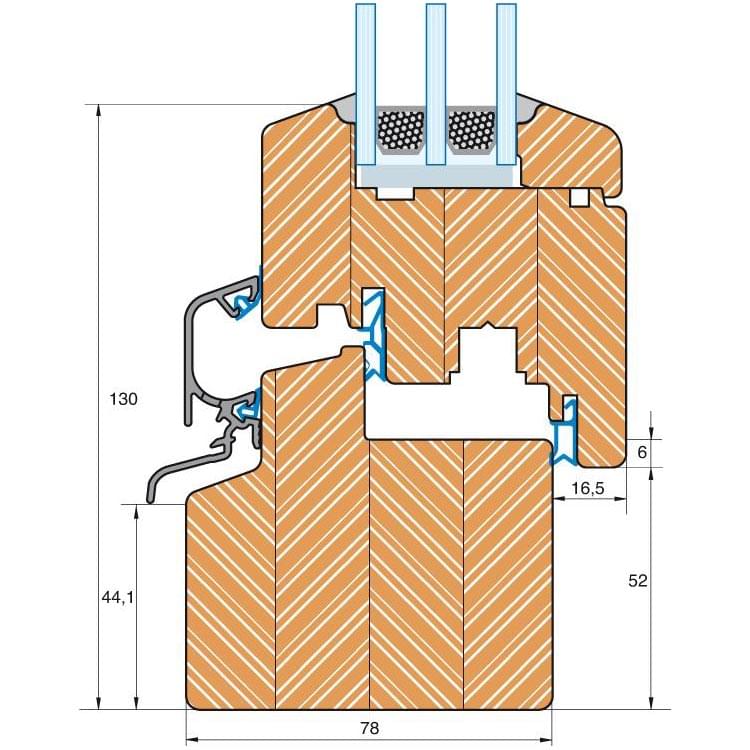

Classicline 78

Valori Uw del profilo Classicline 78

Tipo di legno: abete

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,1 1,3 1,2
1,0 1,1 1,2 1,1
0,7 1,1 1,0 0,9 (0,93)
0,6 1,1 1,0 (0,95) 0,9 (0,87)
Tabella dei valori Uw per profili Classicline 78 in legno di abete secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: pino, larice, meranti

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,2 1,3 1,2
1,0 1,2 1,2 1,2
0,7 1,2 1,1 1,0 (0,97)
0,6 1,2 1,0 (0,99) 0,9 (0,91)
Tabella dei valori Uw per i profili Classicline 78 in legno di pino, larice o meranti secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: rovere, eucalipto

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,5 1,4 1,3
1,0 1,5 1,3 1,2
0,7 1,5 1,2 1,1
0,6 1,5 1,1 1,0
Tabella dei valori Uw per profili Classicline 78 in legno tipo rovere o eucalipto secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

1) Le finestre con un coefficiente di trasmittanza termica del vetro Ug < 1,9 W/m²K sono sempre fornite con le dimensioni standard di 1,23 m x 1,48 m (NF EN 14351-1: Tabella E1, nota a piè di pagina “d”).
2) I valori Uw < 1,0 W/m²K sono presentati a 2 cifre decimali secondo lo standard NF EN ISO 10077.
3) BBC: edificio a basso consumo energetico (casa passiva) valore Uf <= 1,2 W/m²K e valore Uw <=0,8 W/m²K (se disponibile, vedere la definizione di BBC nella tabella)
4) A titolo informativo, i valori Uw tra parentesi non sono arrotondati
