Disegni dettagliati di porte alzanti scorrevoli in alluminio

Disegni tecnici di infissi

Su finestre.com puoi scoprire le sezioni, i dettagli e le planimetrie CAD delle nostre porte alzanti scorrevoli. Troverai tutti gli interassi e le distanze dei nostri profili di porte scorrevoli. Con questi dati il montaggio delle tue porte scorrevoli sarà più semplice e pratico.

MB-77

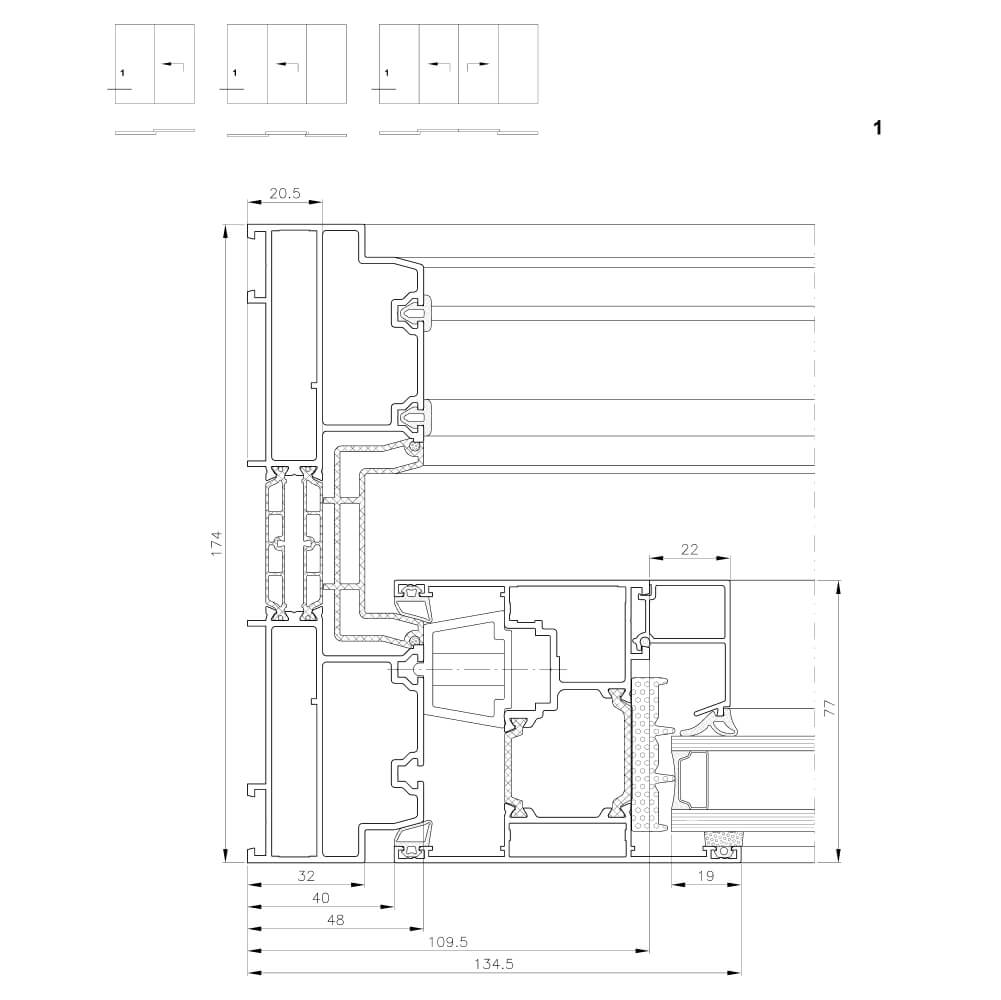

Esterno sinistra con vetri fissi
Esterno sinistra con vetri fissi

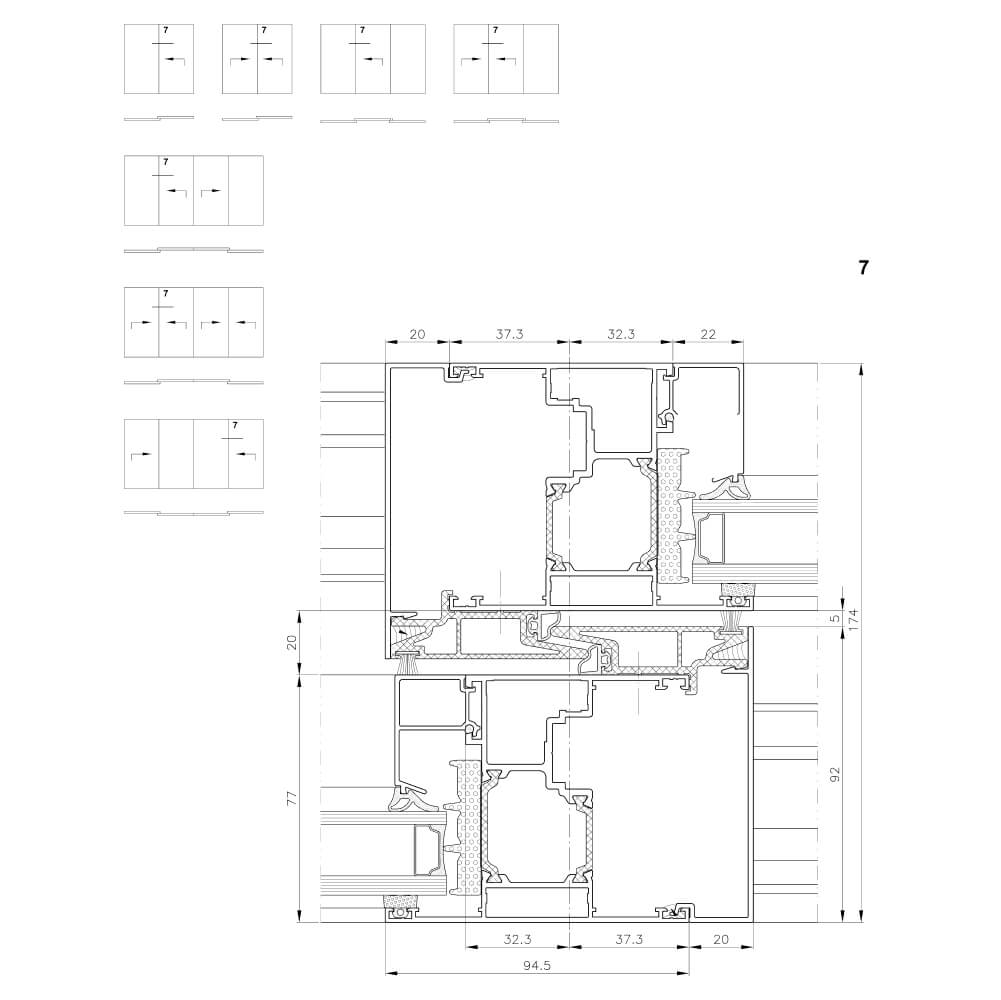

Montante centrale
Montante centrale

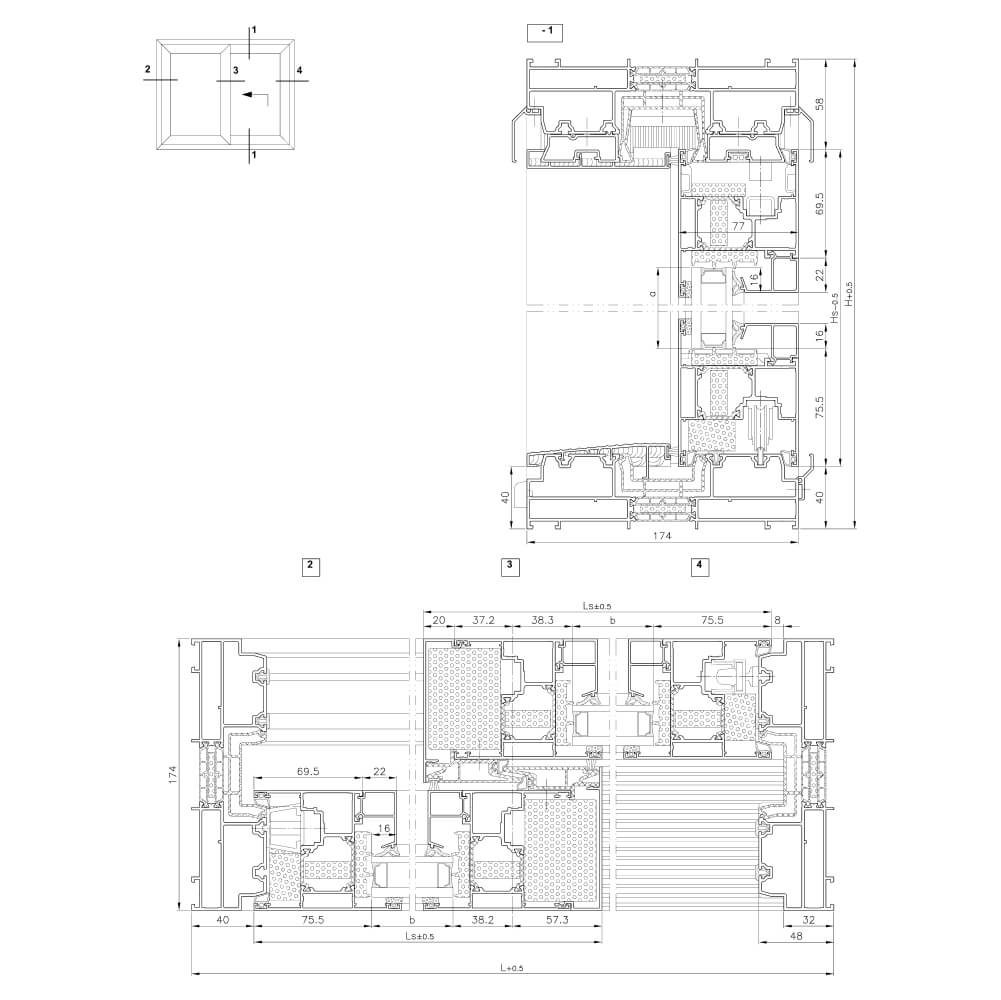

Schema A
Schema A

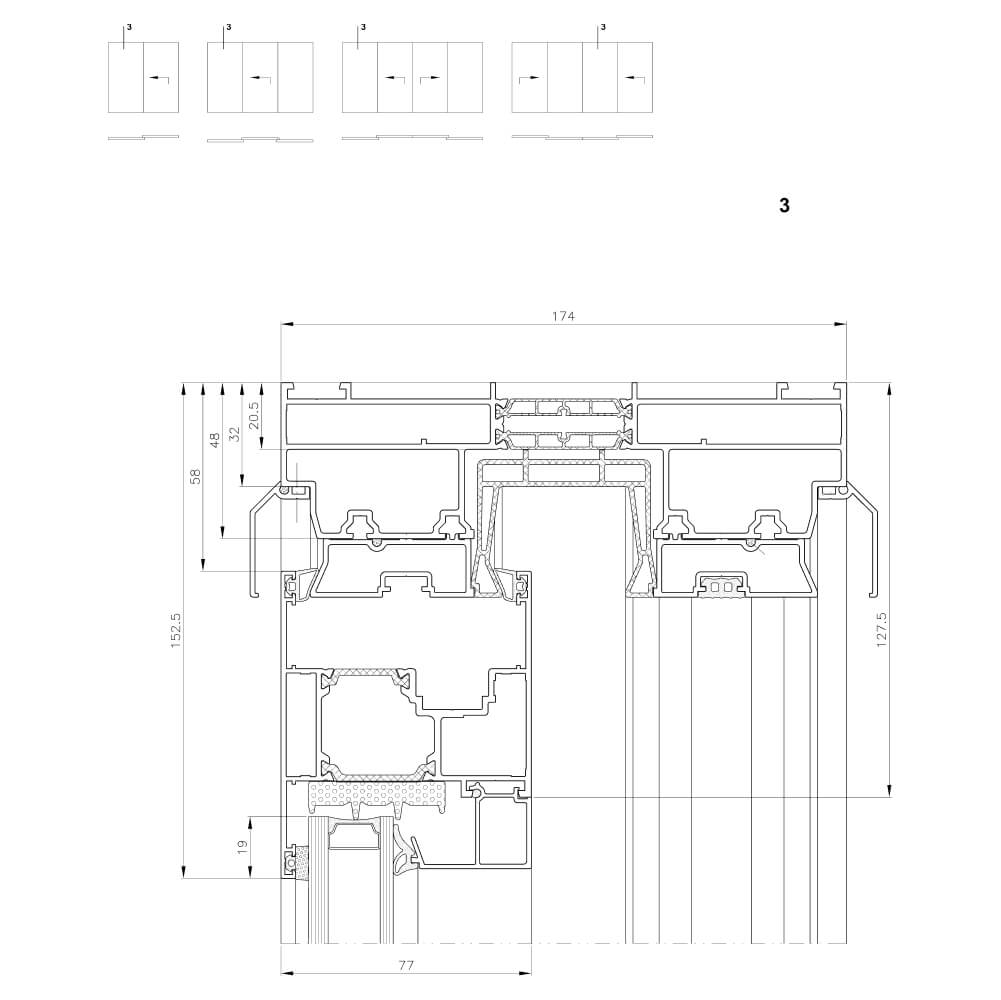

Telaio superiore con vetri fissi esterno
Telaio superiore con vetri fissi esterno

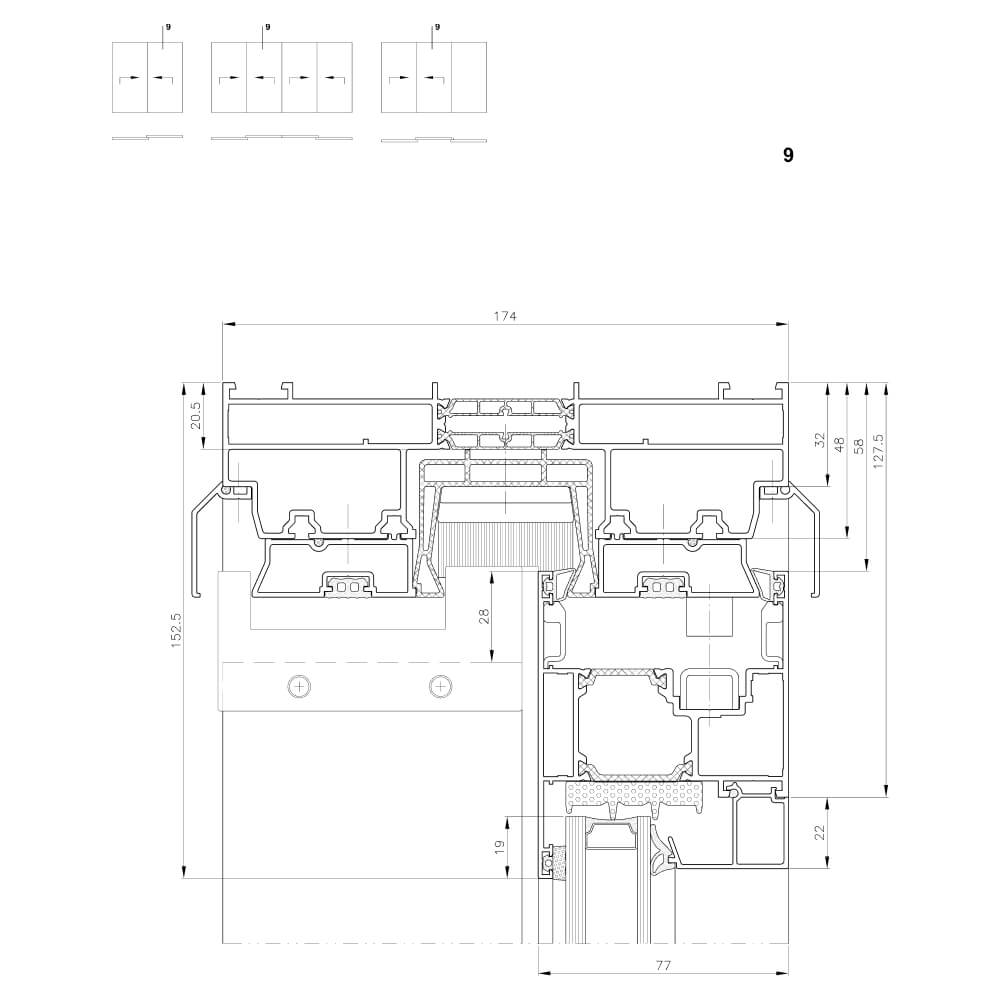

Telaio superiore con vetri fissi interno
Telaio superiore con vetri fissi interno

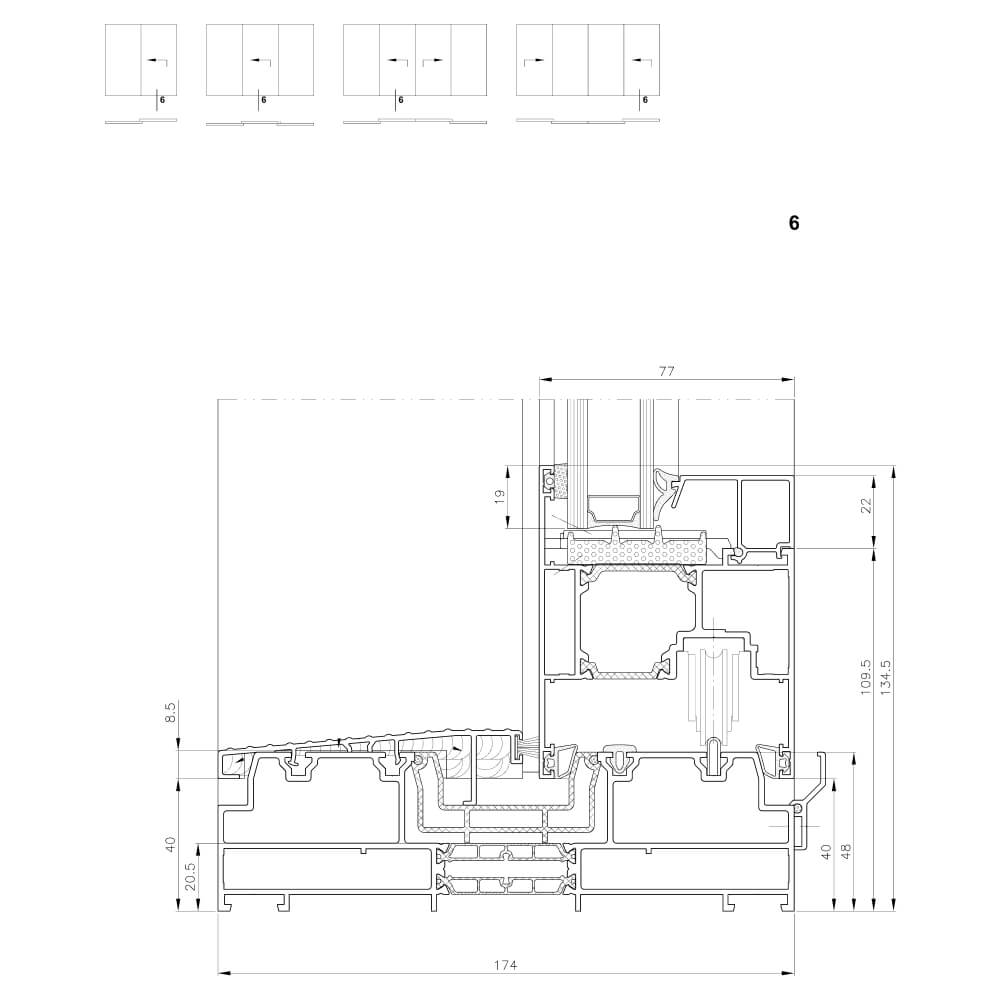

Soglia inferiore con anta scorrevole
Soglia inferiore con anta scorrevole

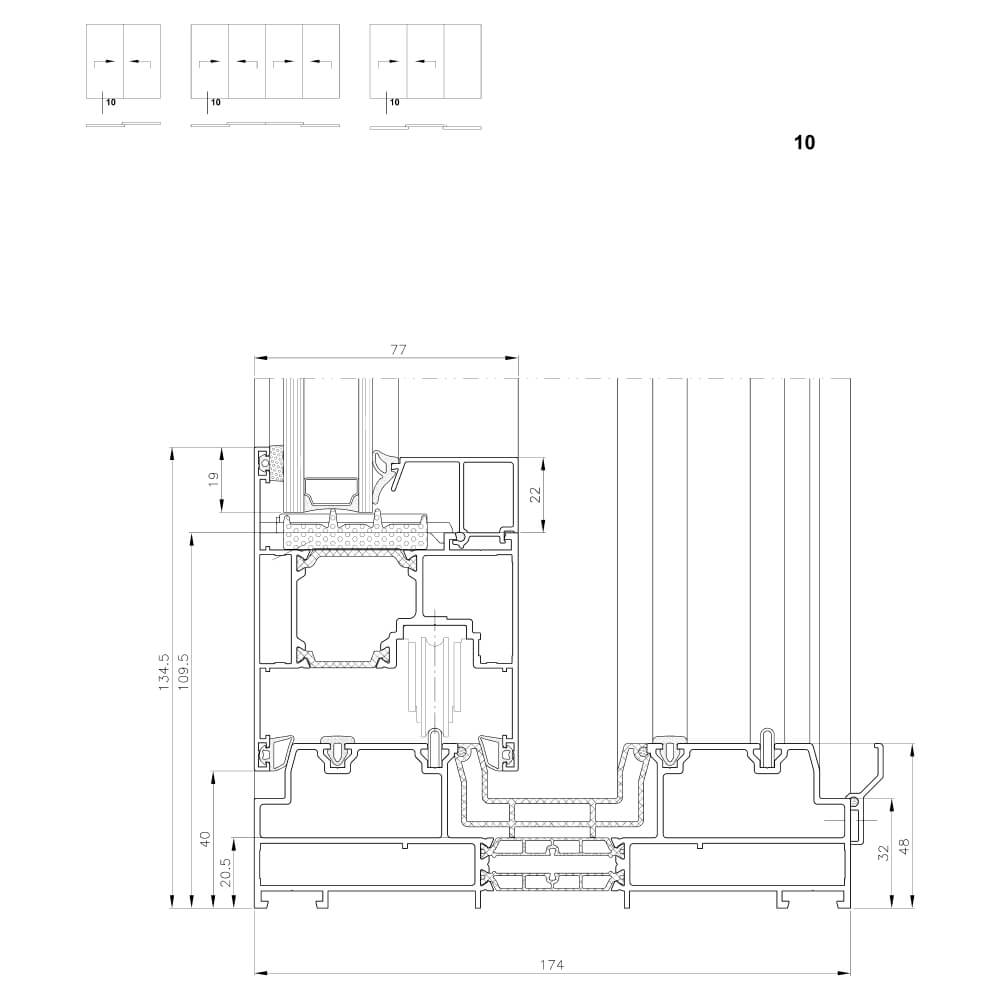

Soglia de 48 mm
Soglia de 48 mm

Torna a inizio pagina

MB-77 HI

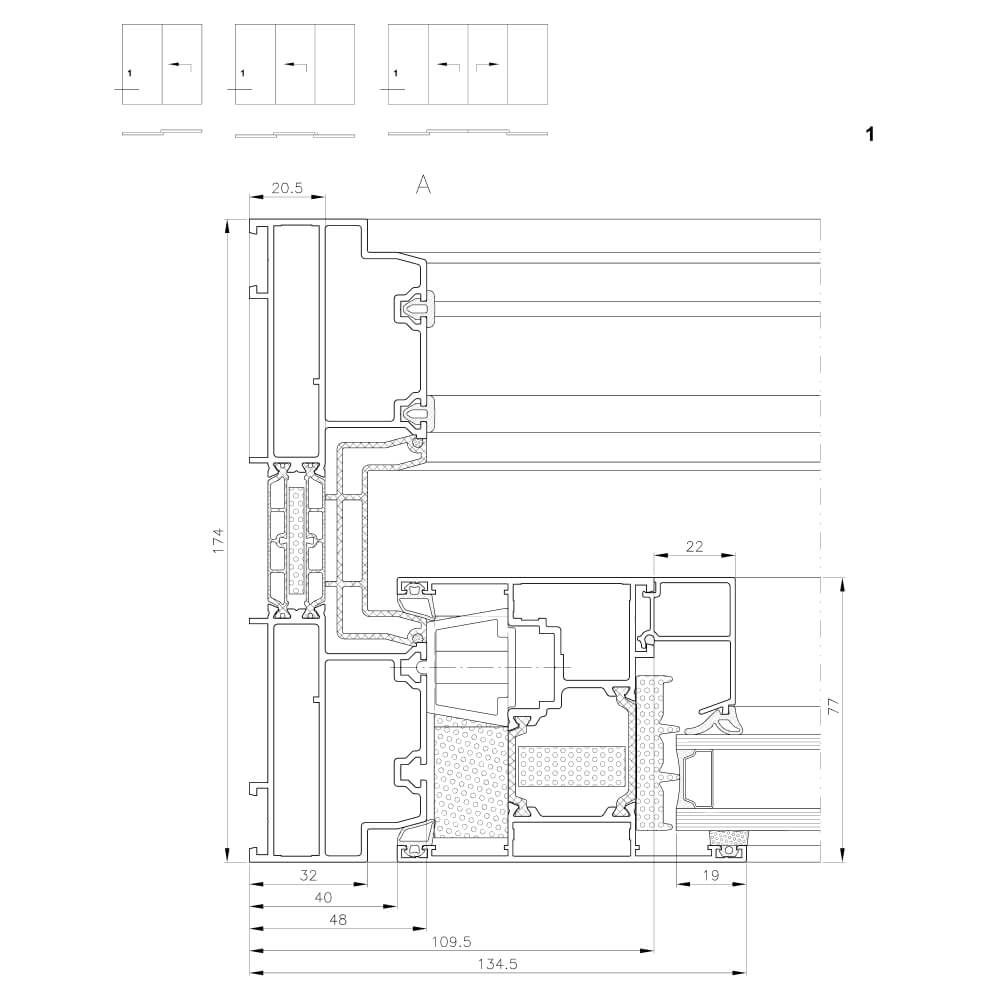

Esterno sinistra vetri fissi
Esterno sinistra vetri fissi

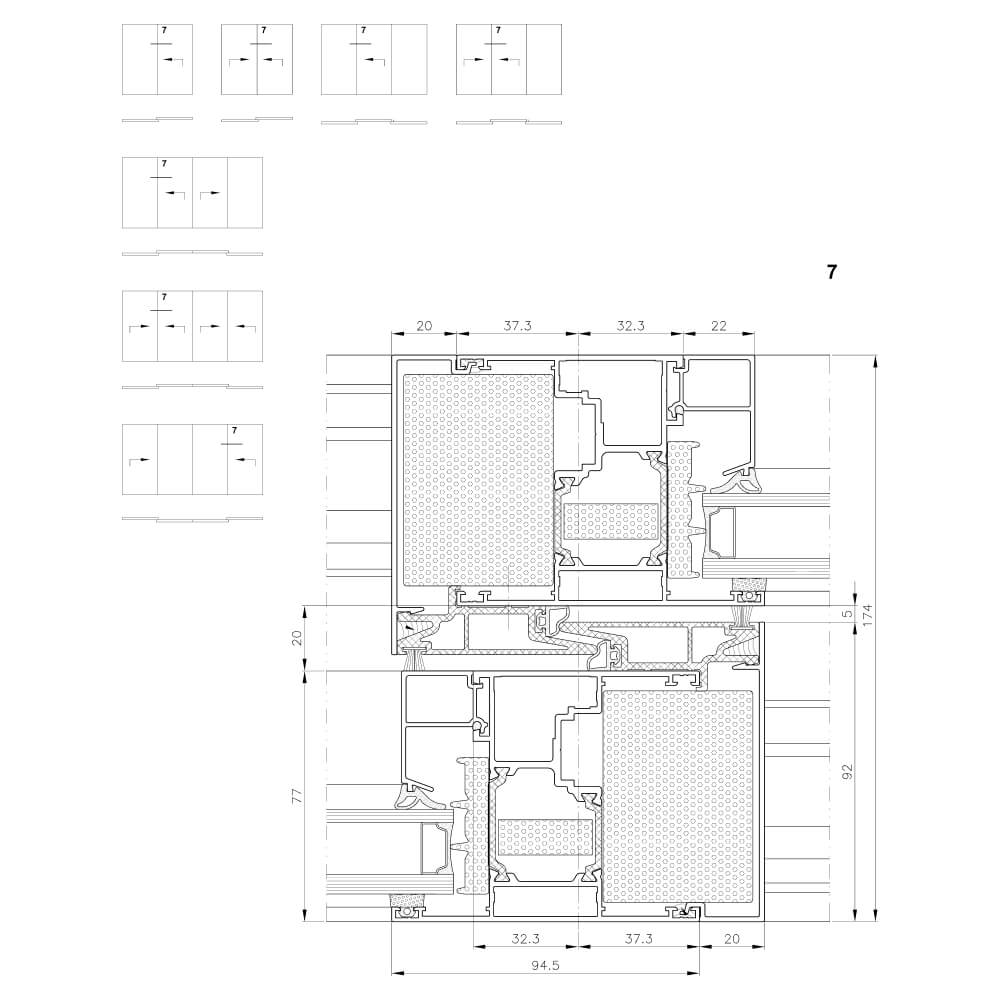

Montante centrale
Montante centrale

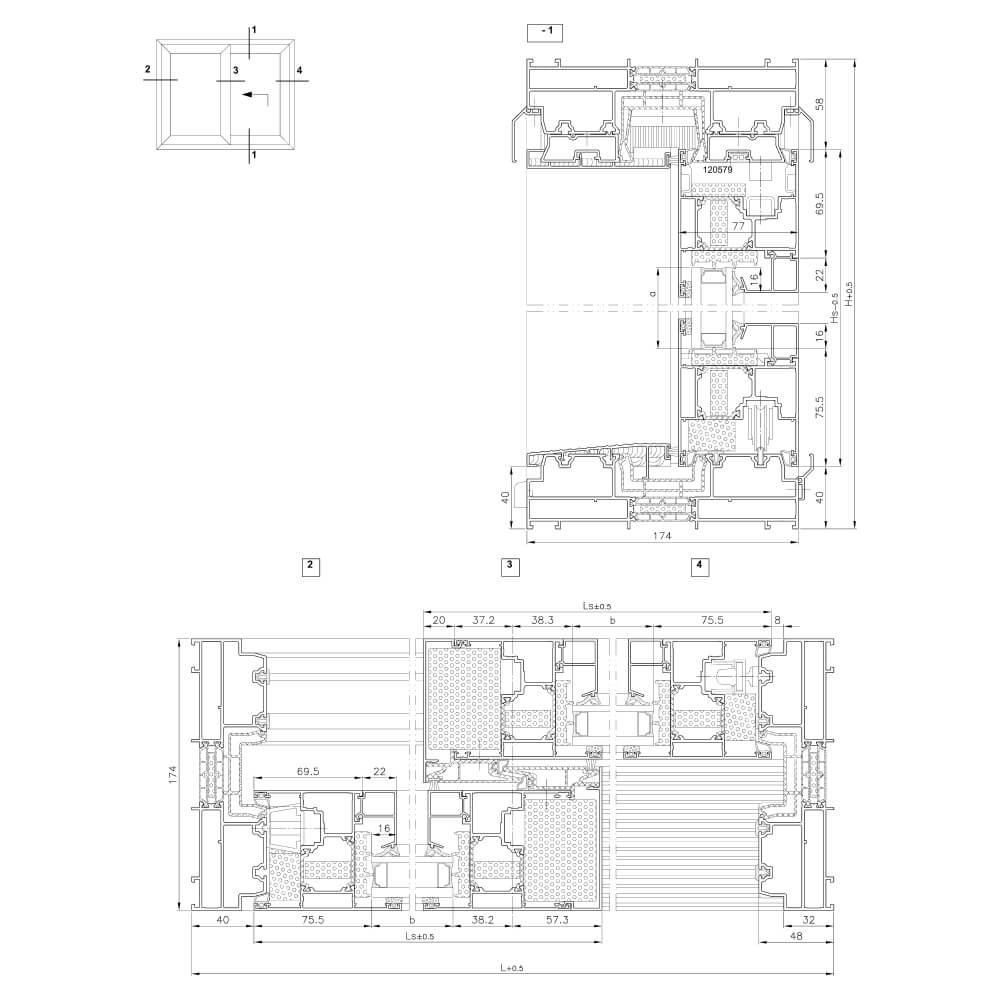

Schema A
Schema A

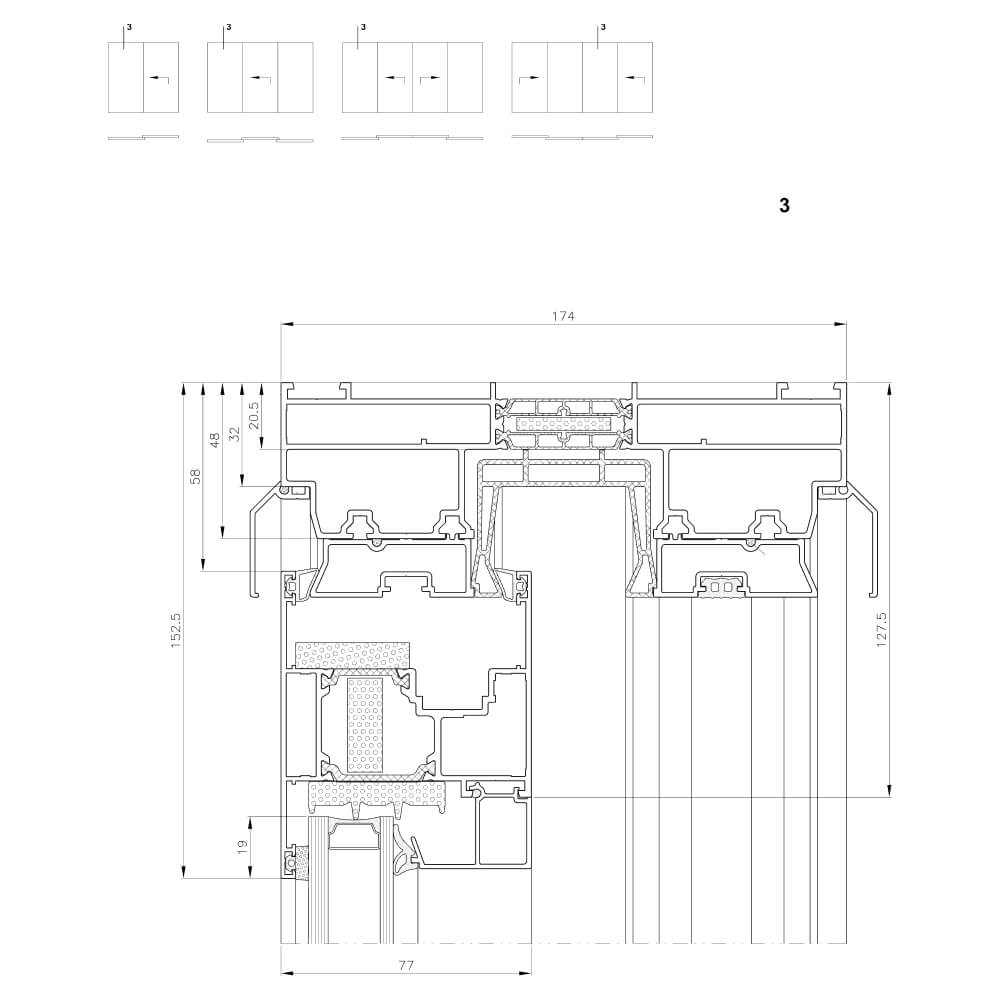

Telaio superiore vetri fissi esterno
Telaio superiore vetri fissi esterno

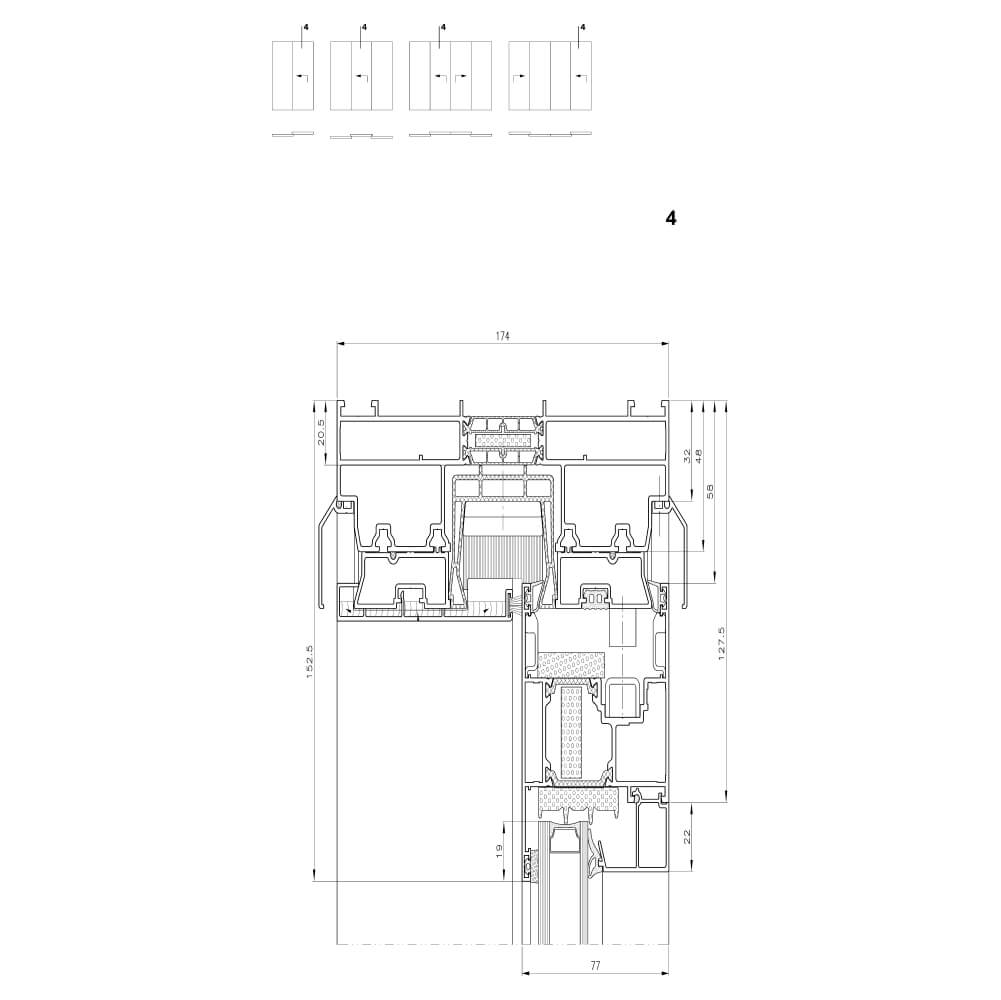

Telaio superiore vetri fissi interno
Telaio superiore vetri fissi interno

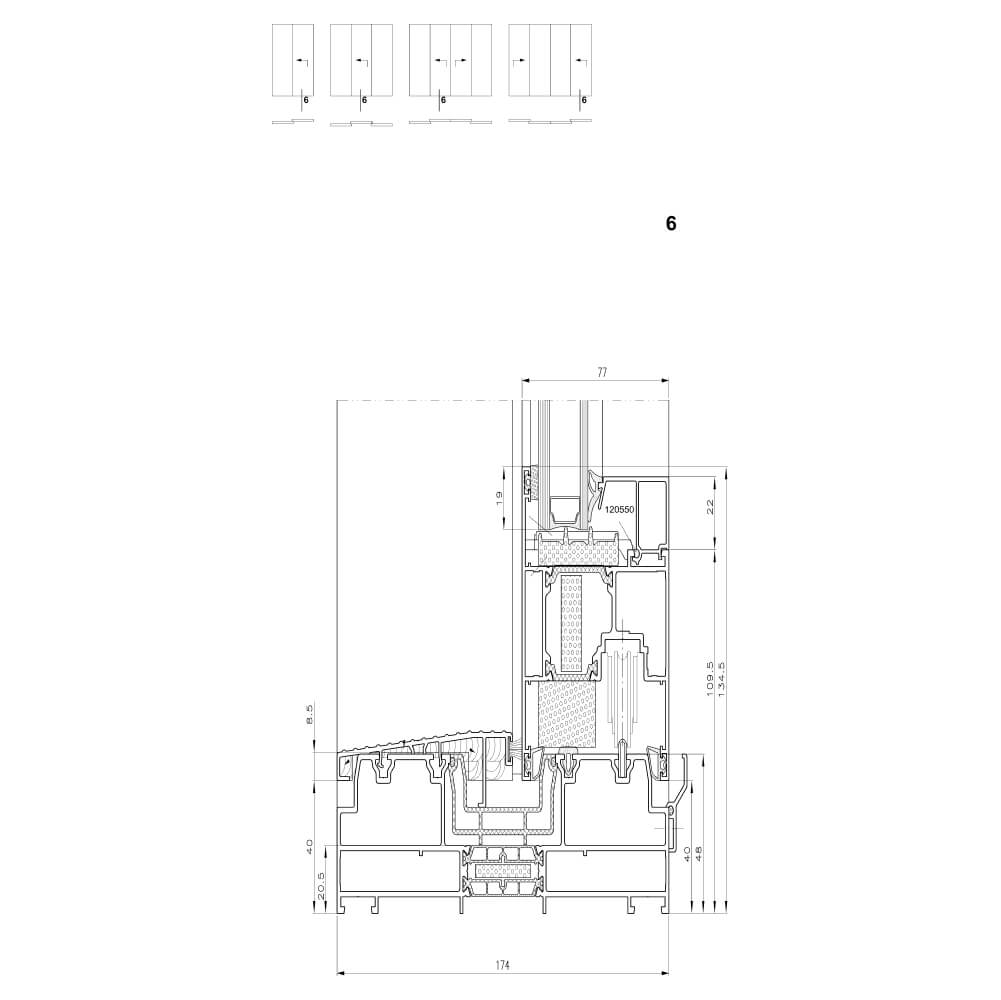

soglia di 48 mm
soglia di 48 mm

Torna a inizio pagina

Schüco ASE 60

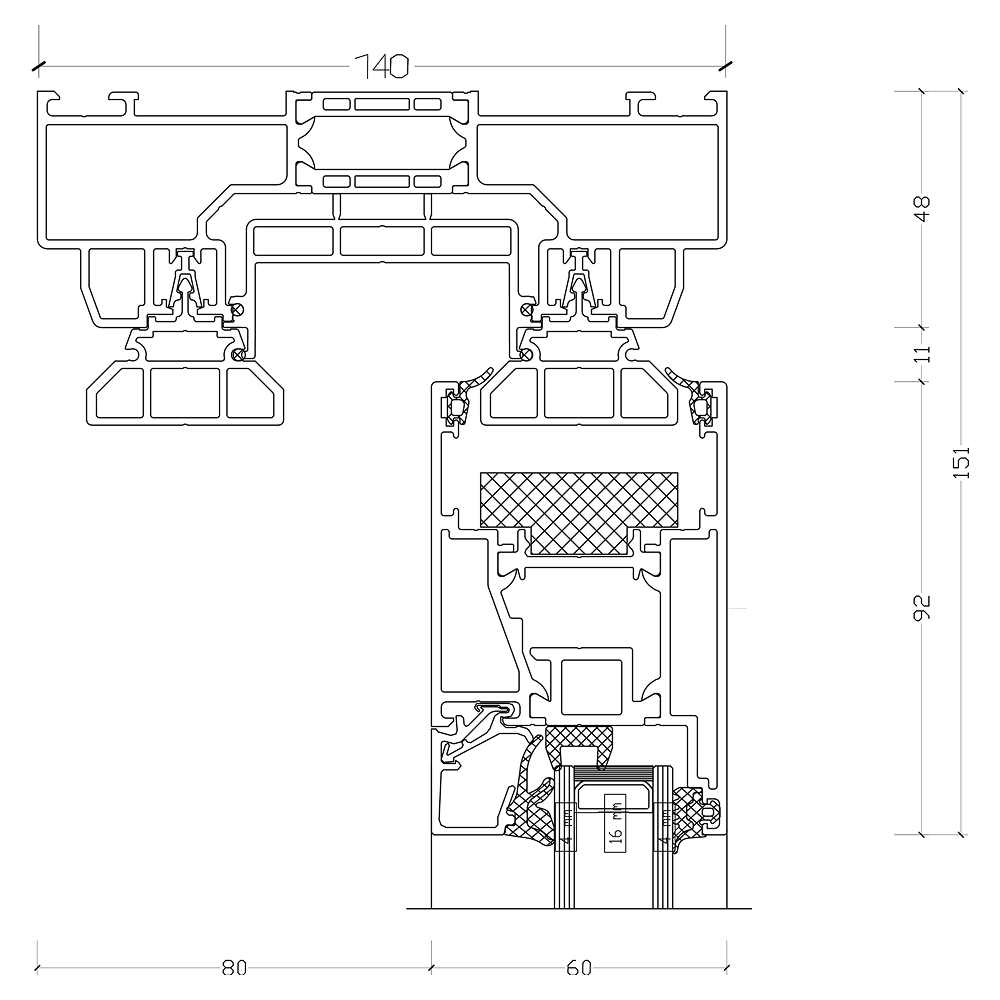

Schüco ASE 60: Lato superiore fisso
Schüco ASE 60: Lato superiore fisso

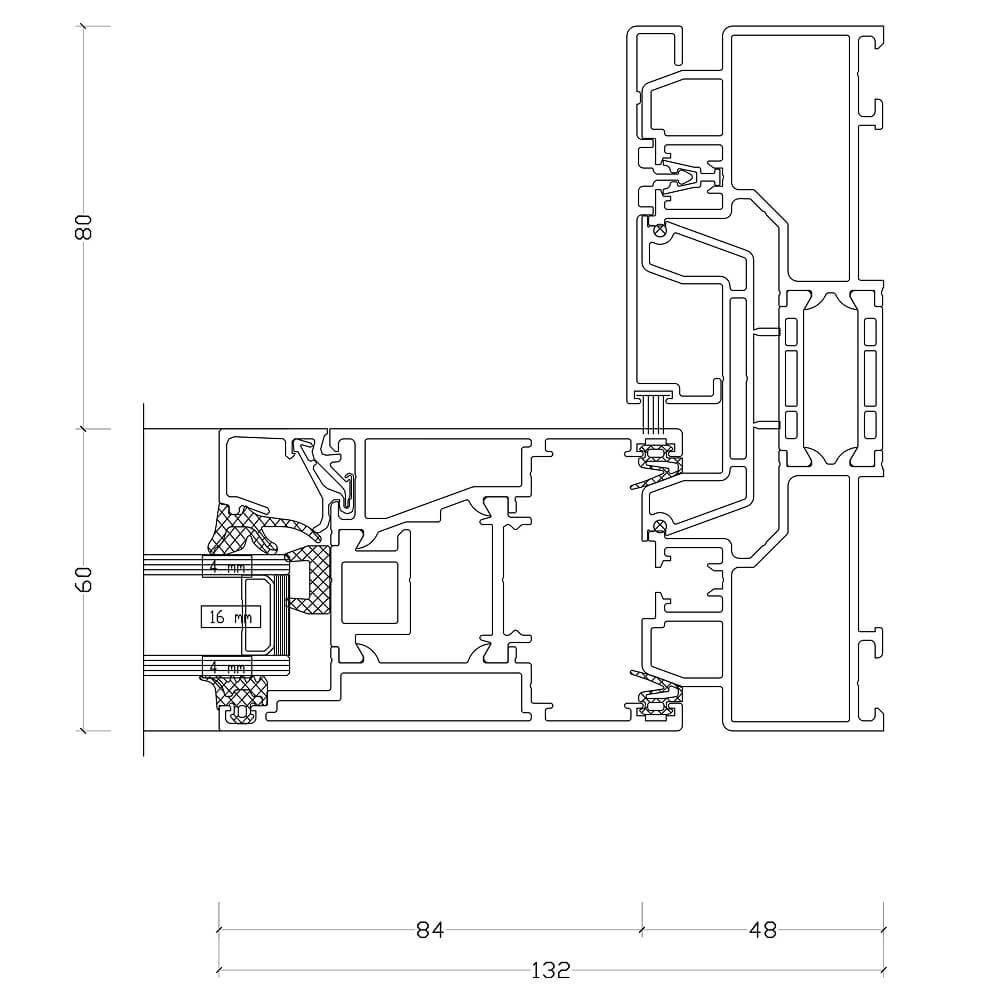

Schüco ASE 60: Parte laterale fissa
Schüco ASE 60: Parte laterale fissa

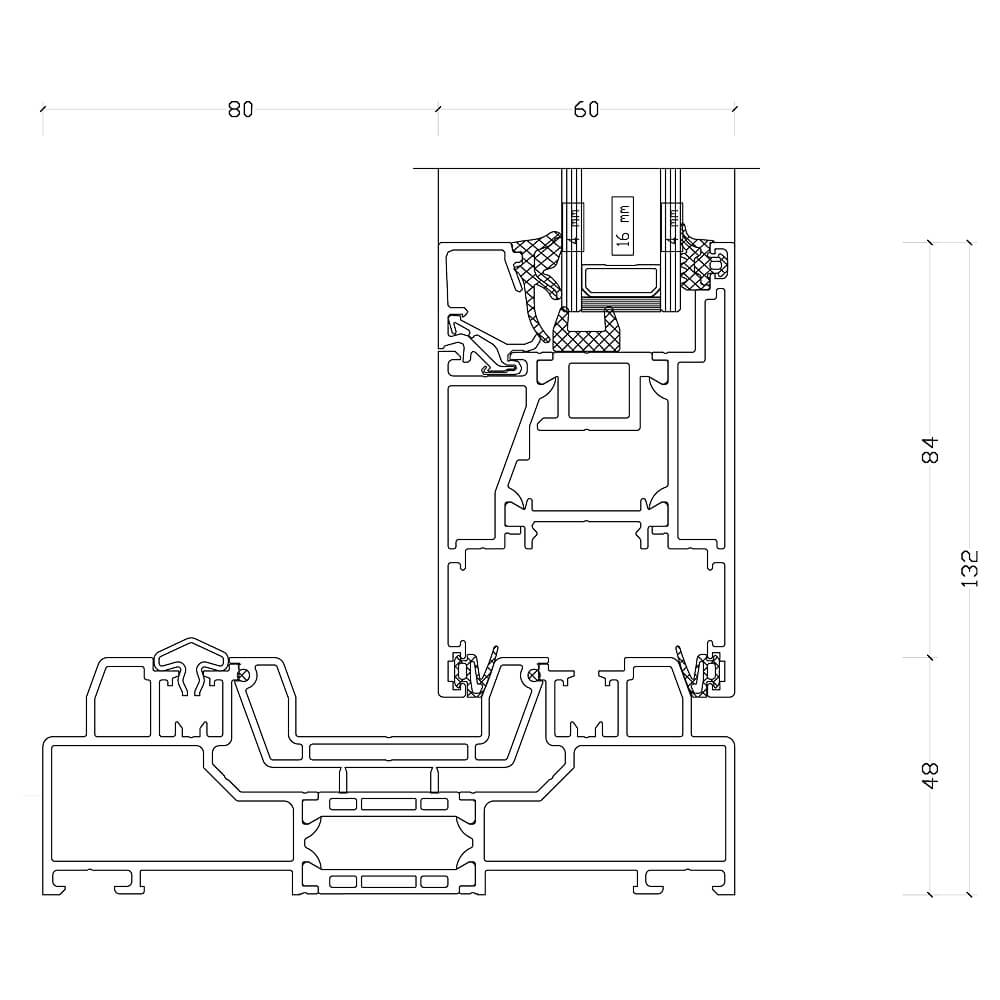

Schüco ASE 60: Lato inferiore fisso
Schüco ASE 60: Lato inferiore fisso

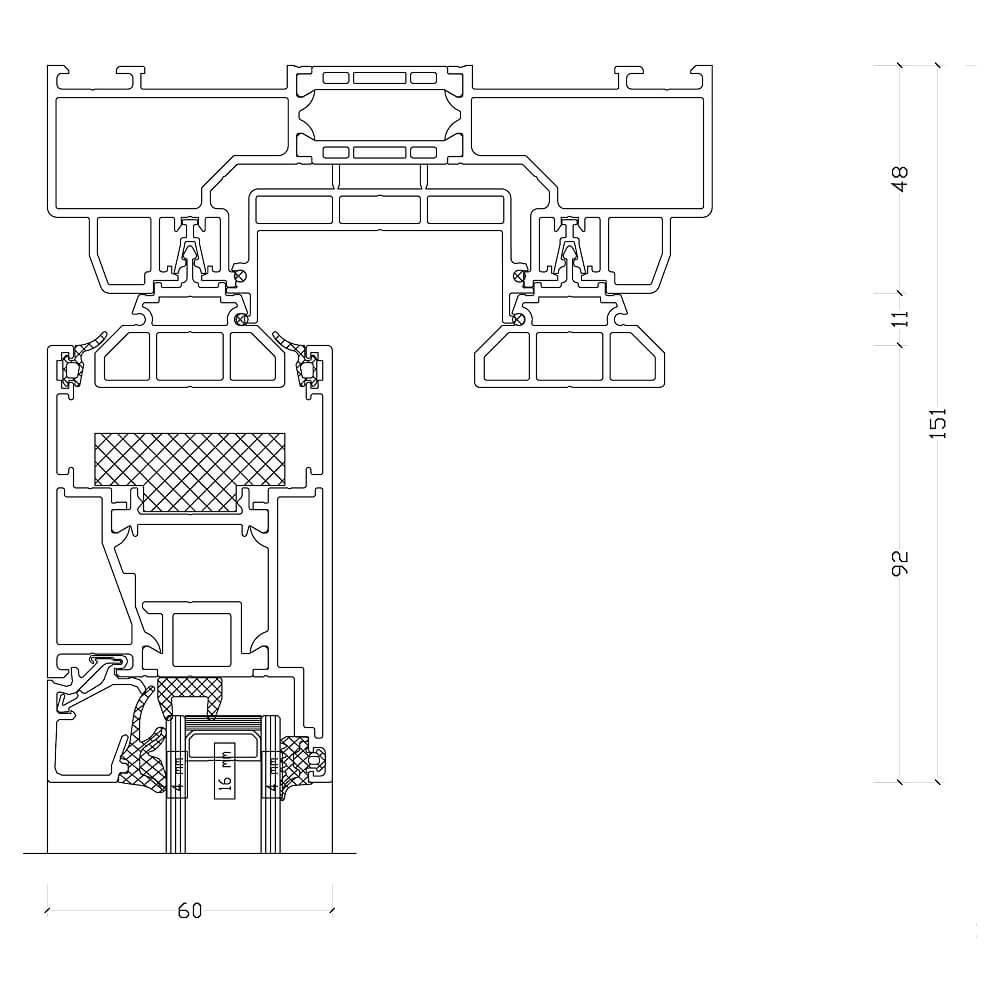

Schüco ASE 60: Anta superiore
Schüco ASE 60: Anta superiore

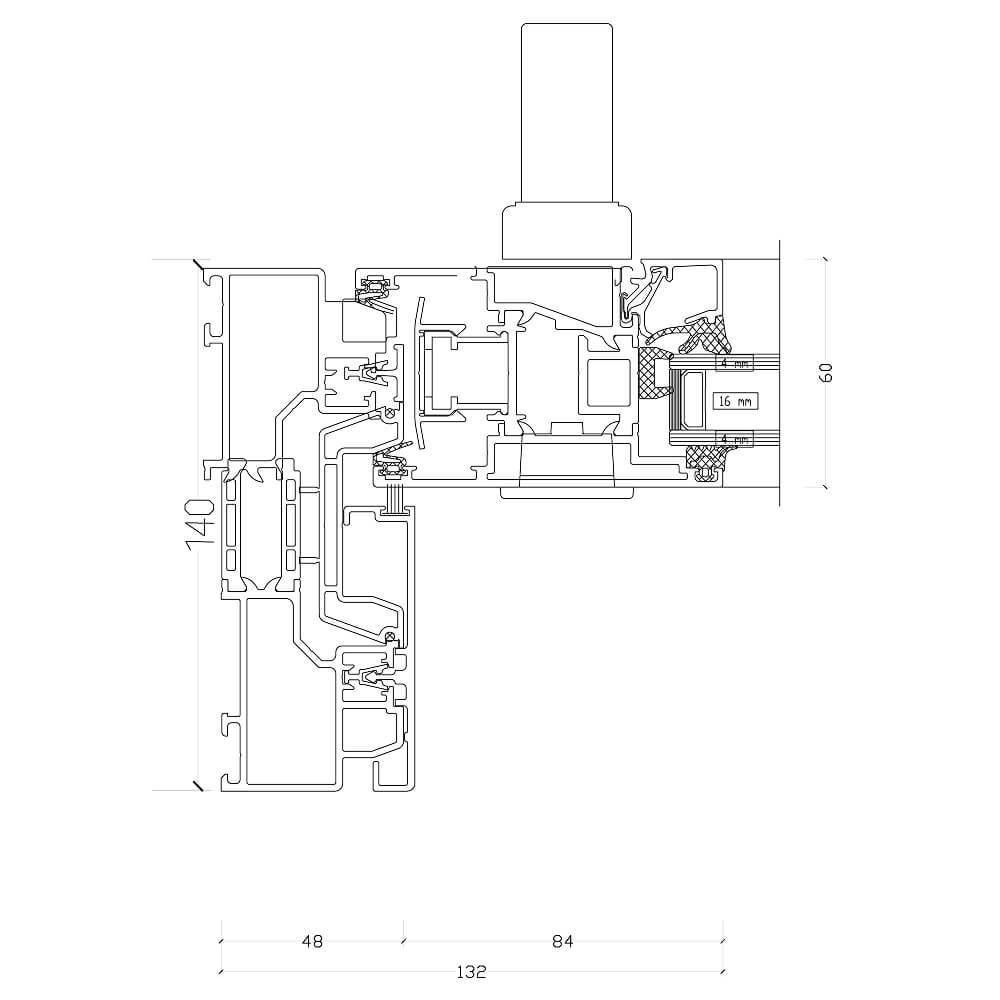

Schüco ASE 60: Anta laterale
Schüco ASE 60: Anta laterale

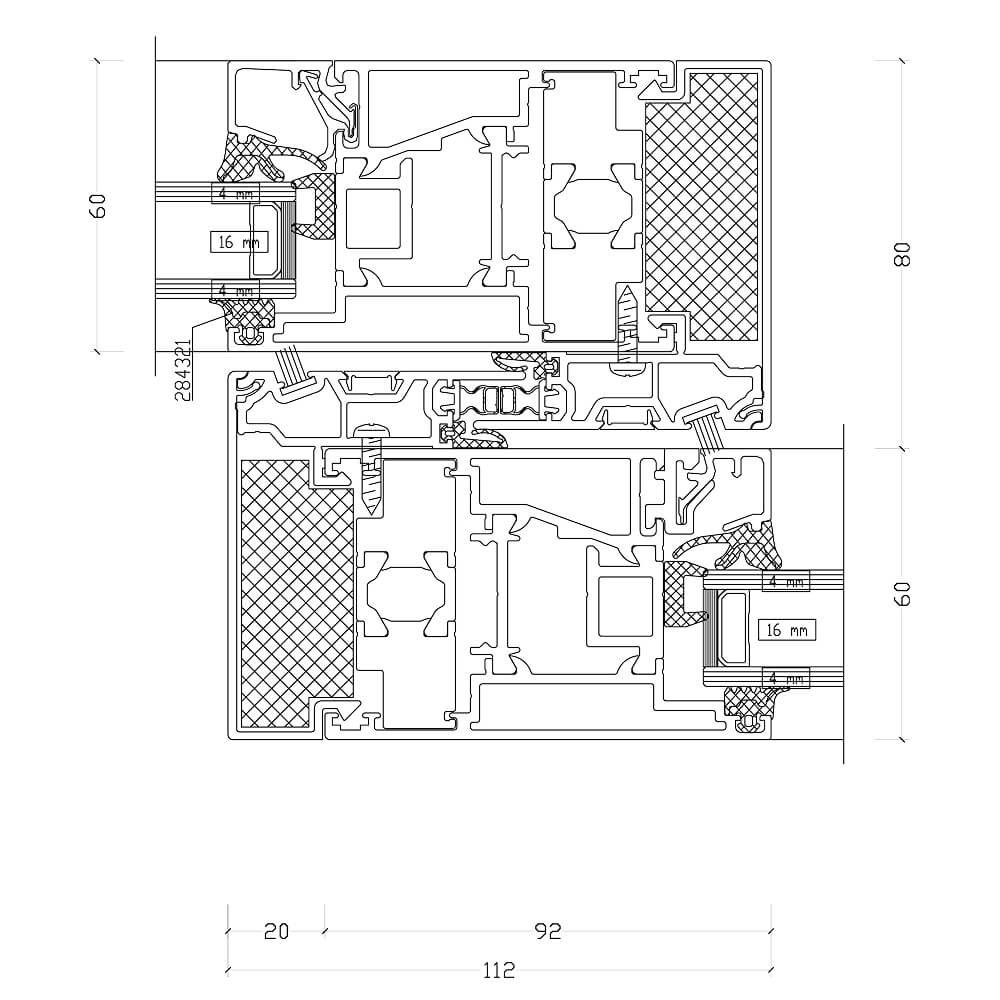

Schüco ASE 60: Montante centrale
Schüco ASE 60: Montante centrale

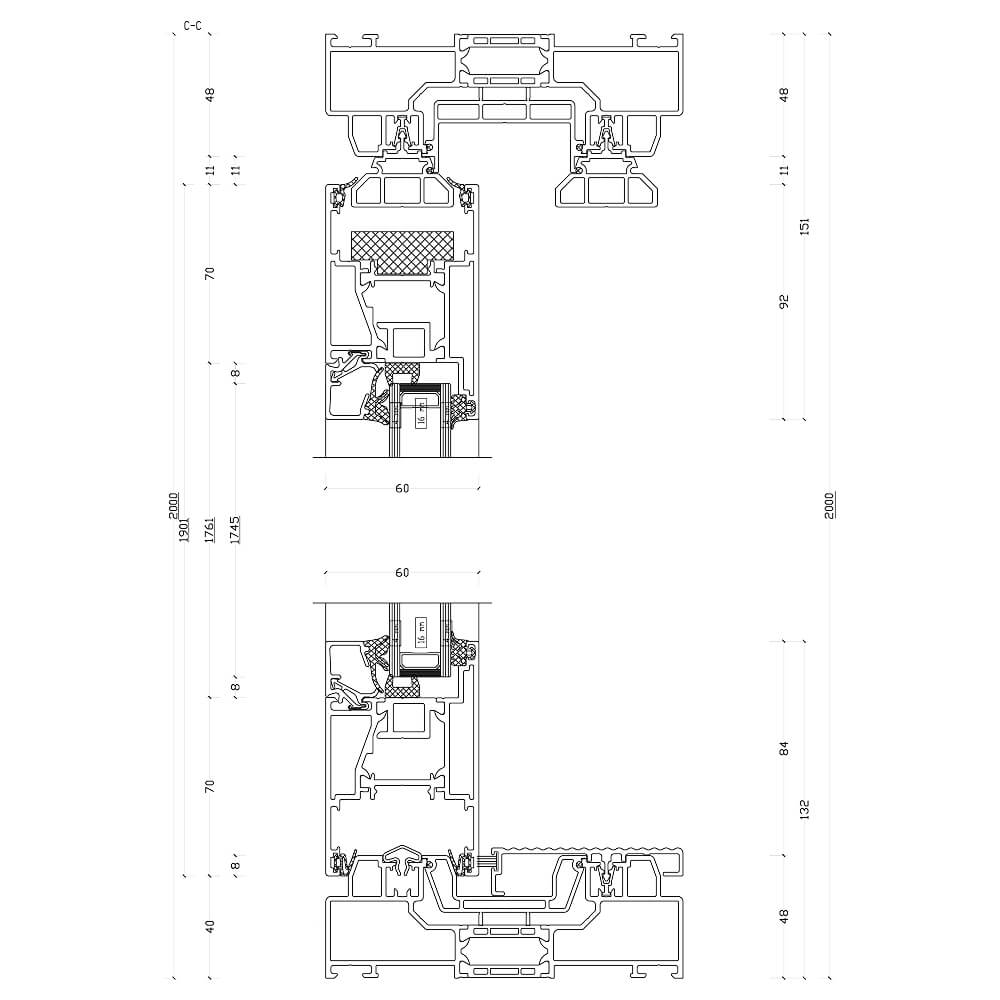

Schüco ASE 60: Schema A
Schüco ASE 60: Schema A

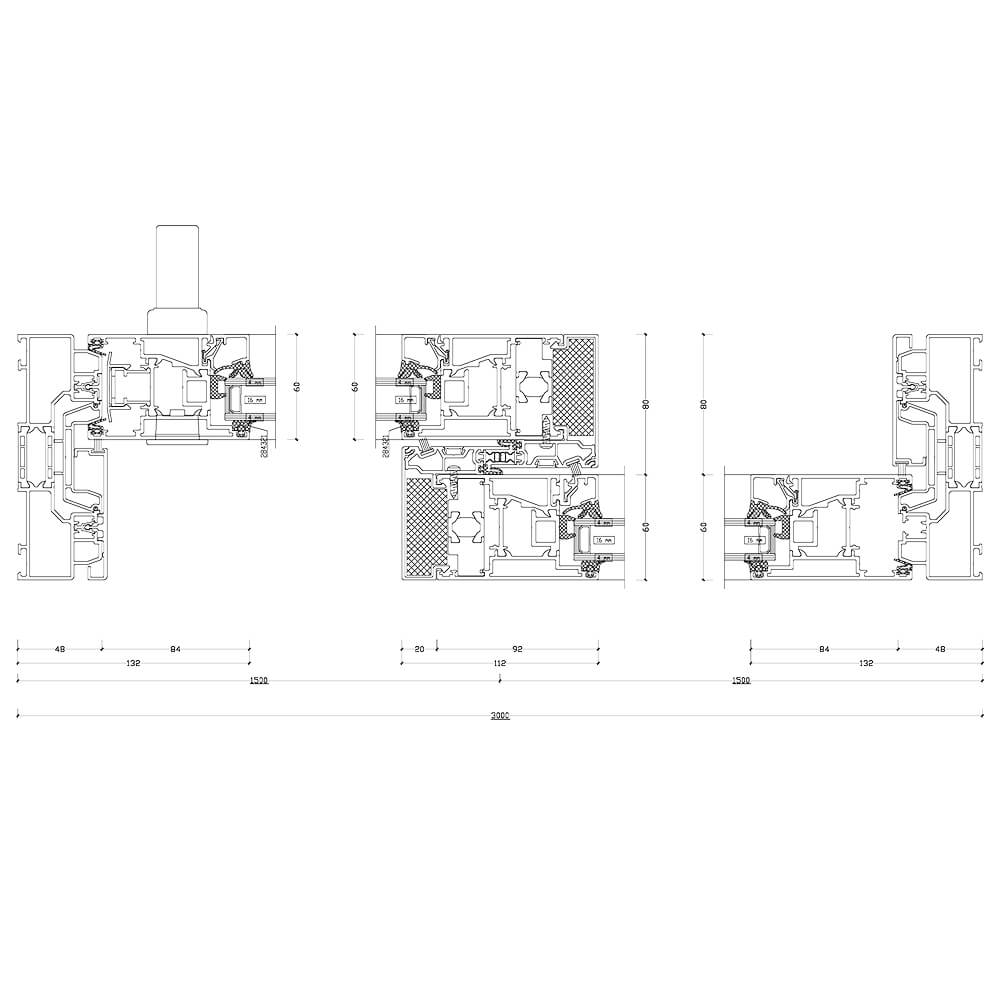

Schüco ASE 60: Schema B
Schüco ASE 60: Schema B

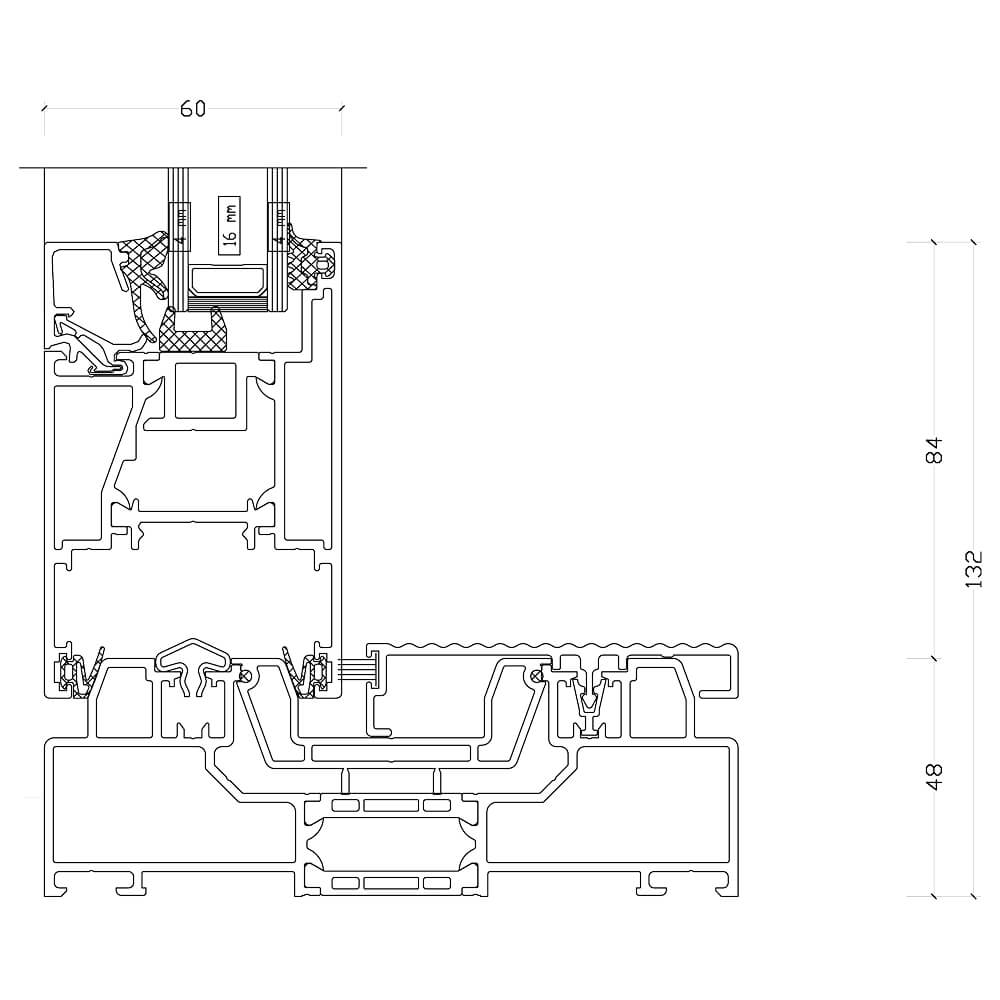

Schüco ASE 60: Soglia anta inferiore
Schüco ASE 60: Soglia anta inferiore

Torna a inizio pagina

Schüco ASE 80.HI

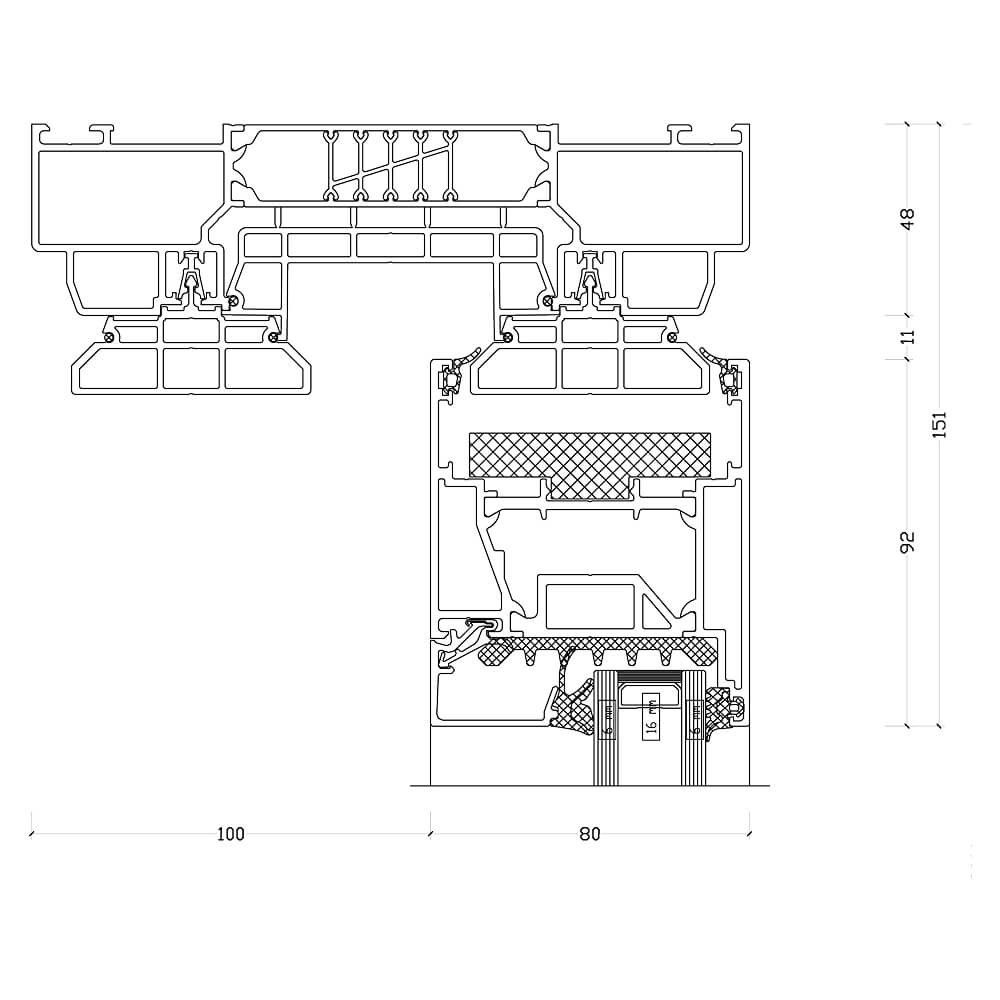

Schüco ASE 80.HI: Lato superiore fisso
Schüco ASE 80.HI: Lato superiore fisso

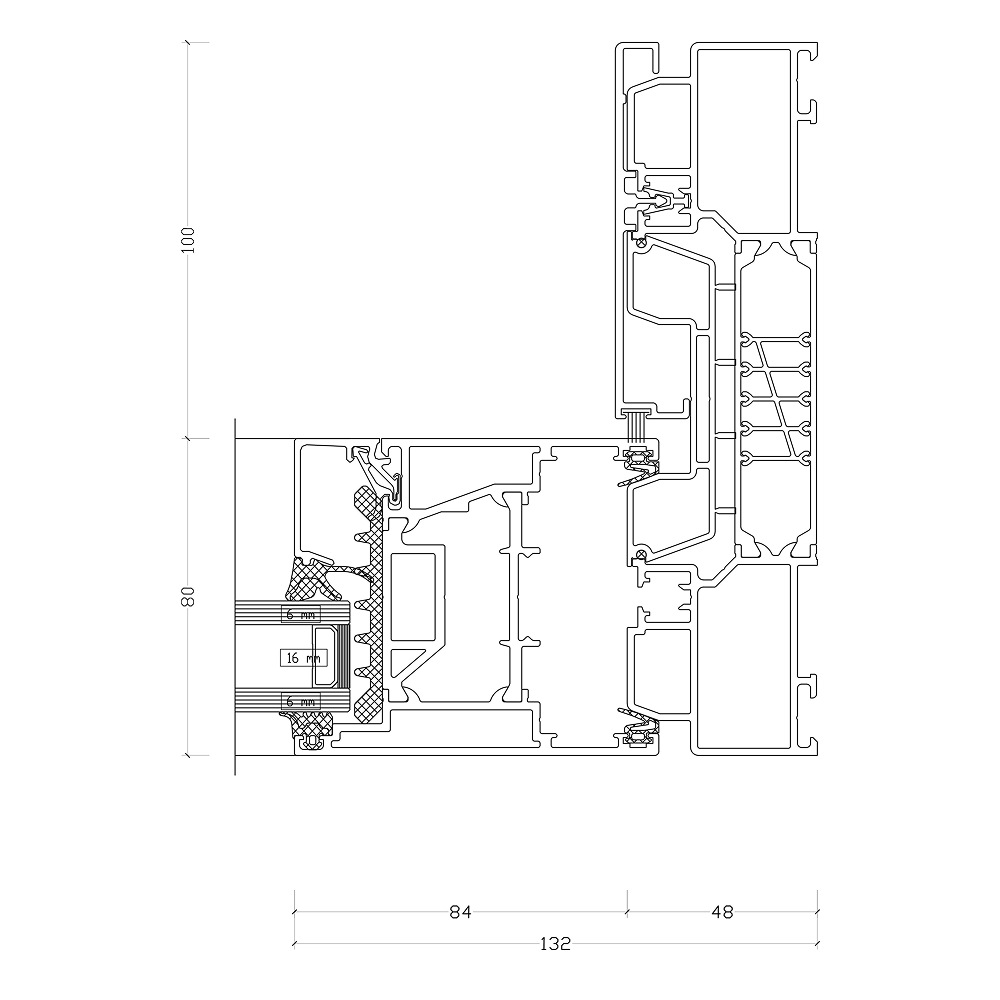

Schüco ASE 80.HI: Parte laterale fissa
Schüco ASE 80.HI: Parte laterale fissa

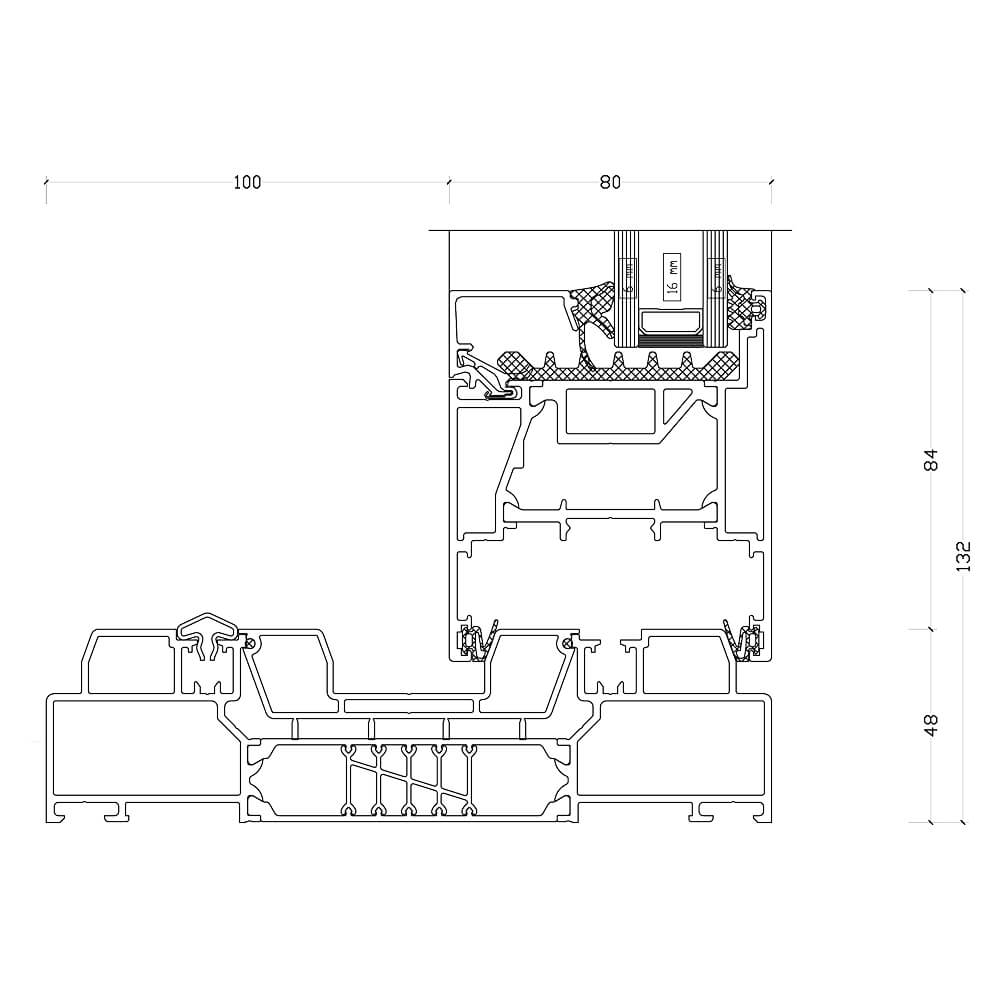

Schüco ASE 80.HI: Lato inferiore fisso
Schüco ASE 80.HI: Lato inferiore fisso

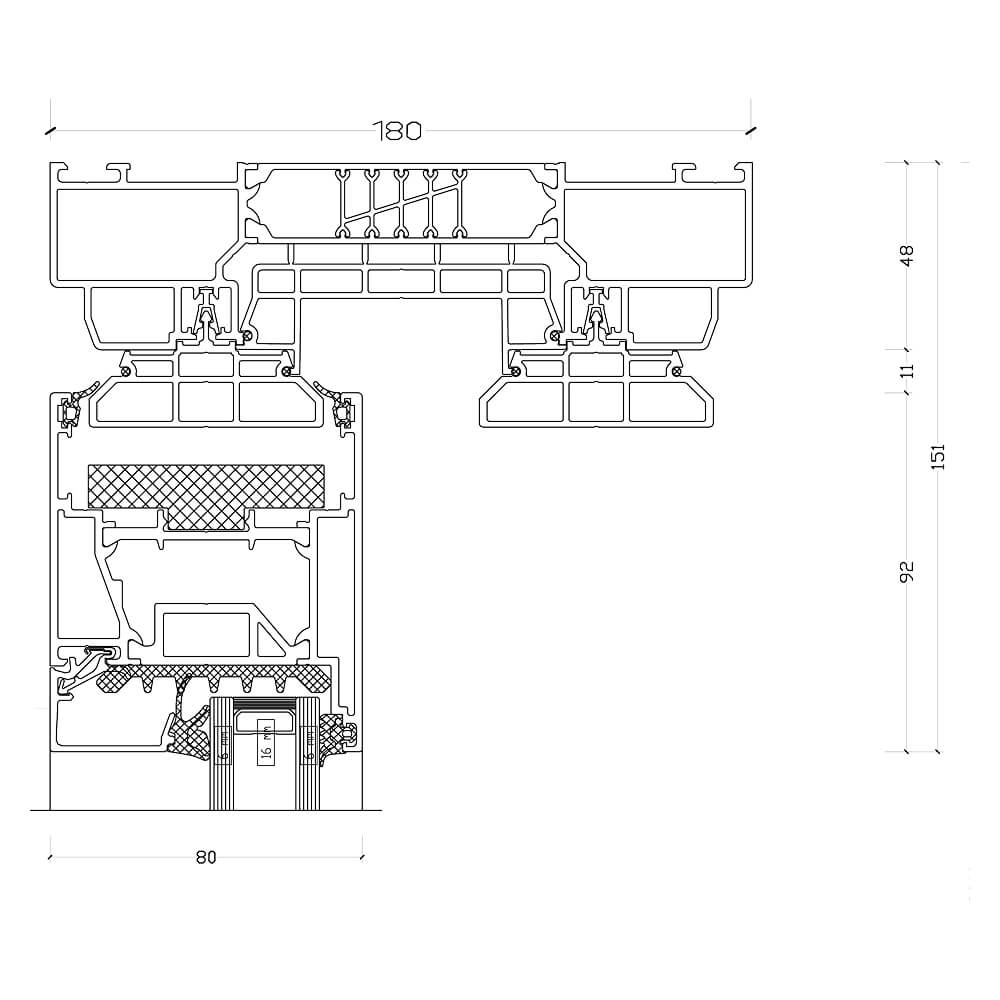

Schüco ASE 80.HI: Anta superiore
Schüco ASE 80.HI: Anta superiore

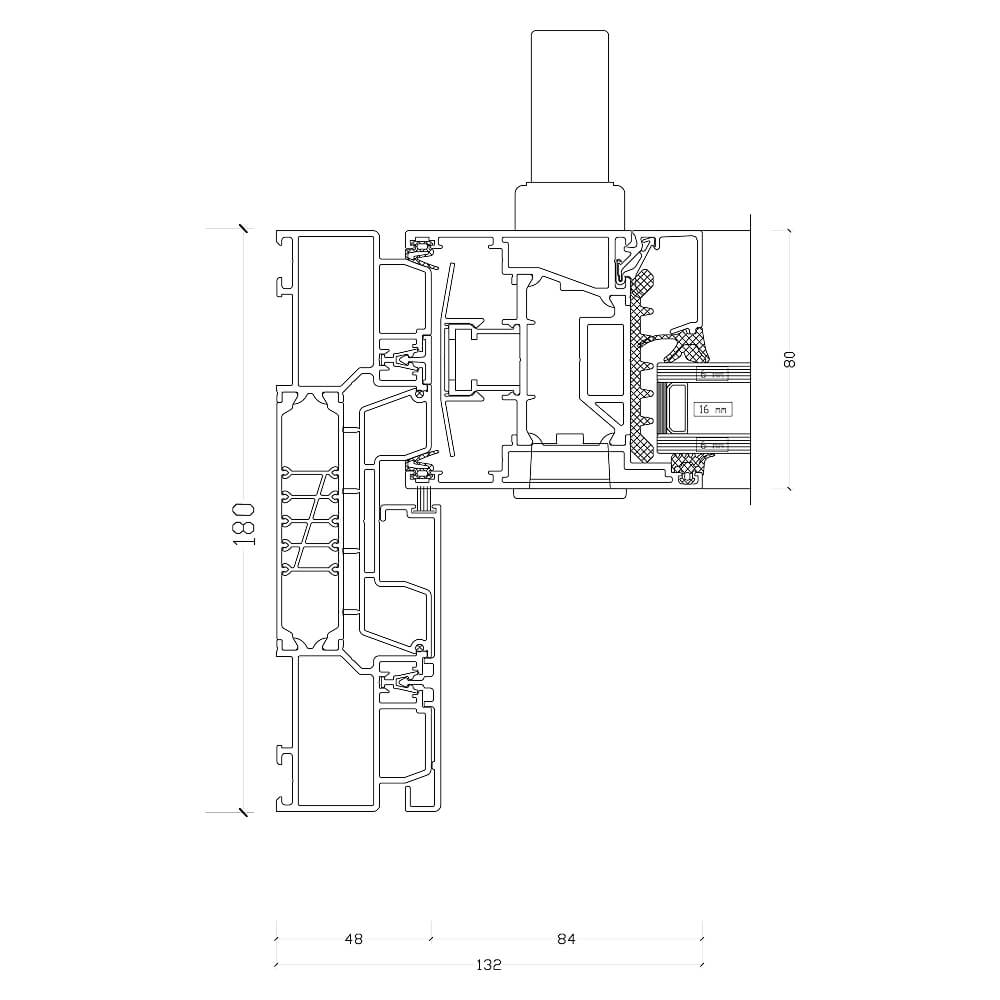

Schüco ASE 80.HI: Anta laterale
Schüco ASE 80.HI: Anta laterale

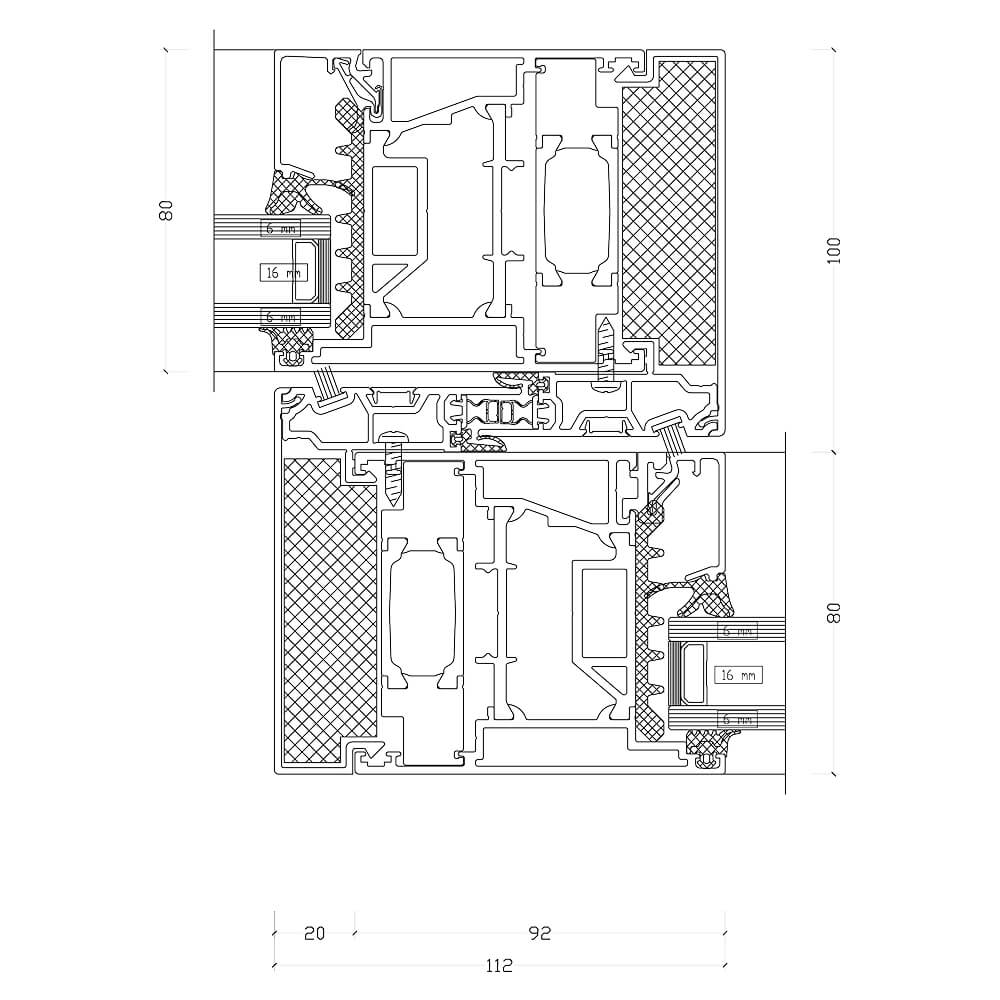

Schüco ASE 80.HI: Montante centrale
Schüco ASE 80.HI: Montante centrale

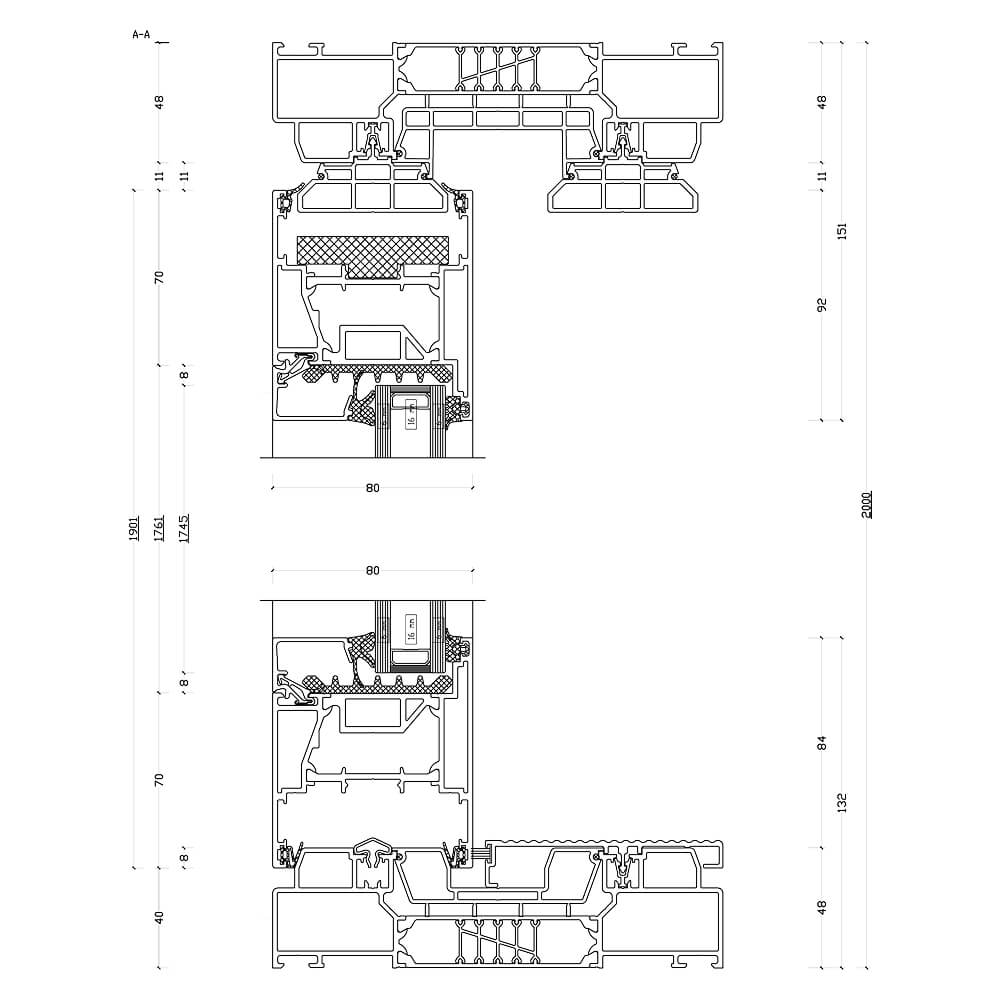

Schüco ASE 80.HI: Schema A
Schüco ASE 80.HI: Schema A

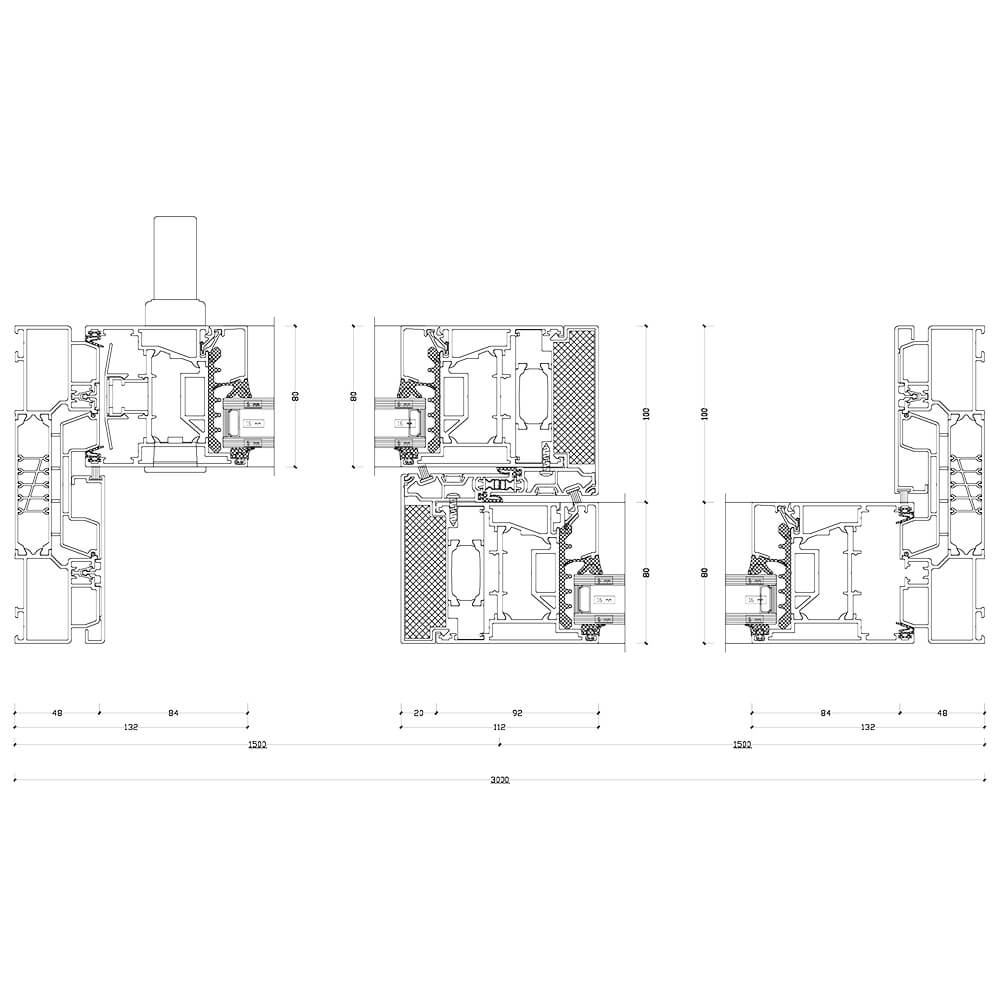

Schüco ASE 80.HI: Schema B
Schüco ASE 80.HI: Schema B

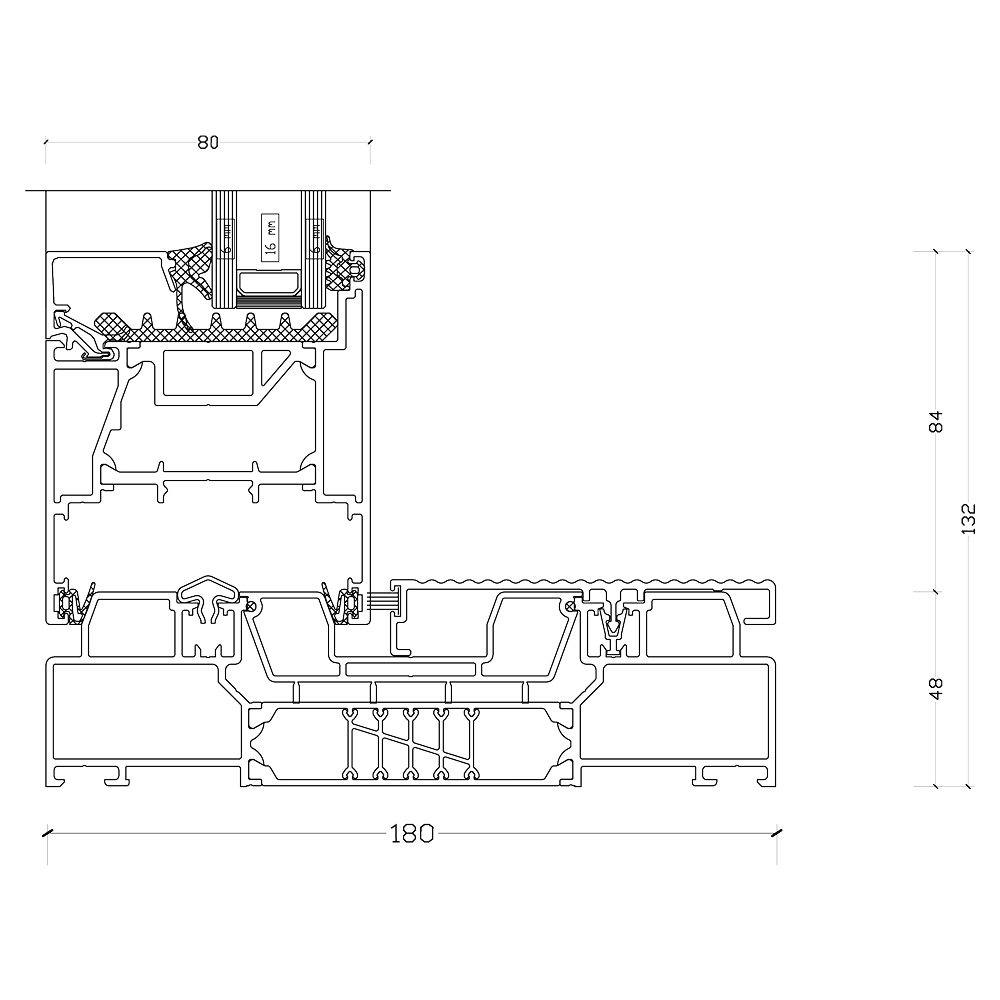

Schüco ASE 80.HI: Soglia anta inferiore
Schüco ASE 80.HI: Soglia anta inferiore

Torna a inizio pagina

Si noti che questi sono disegni dettagliati. Se vuoi sapere esattamente quali profili e quali elementi vengono utilizzati prima di ordinare, contatta il nostro servizio clienti allo 800 977 833. I nostri esperti saranno felici di aiutarti a configurare i tuoi prodotti e rispondere alle tue domande.

Ci riserviamo il diritto di apportare modifiche tecniche.
