Valori Uw delle porte scorrevoli a ribalta traslanti in legno-alluminio

I valori indicati di seguito si riferiscono a una misura testata. La dimensione testata corrisponde ad una finestra di riferimento ad anta singola con una larghezza di 1230 mm e un'altezza di 1480 mm. Tutti i valori Uw dei produttori tedeschi sono stabiliti con queste stesse dimensioni del serramento. Il valore Uw si deteriora quando il serramento è più piccolo. E generalmente migliora per serramenti più grandi. Si consiglia in ogni caso l'utilizzo del bordo caldo.

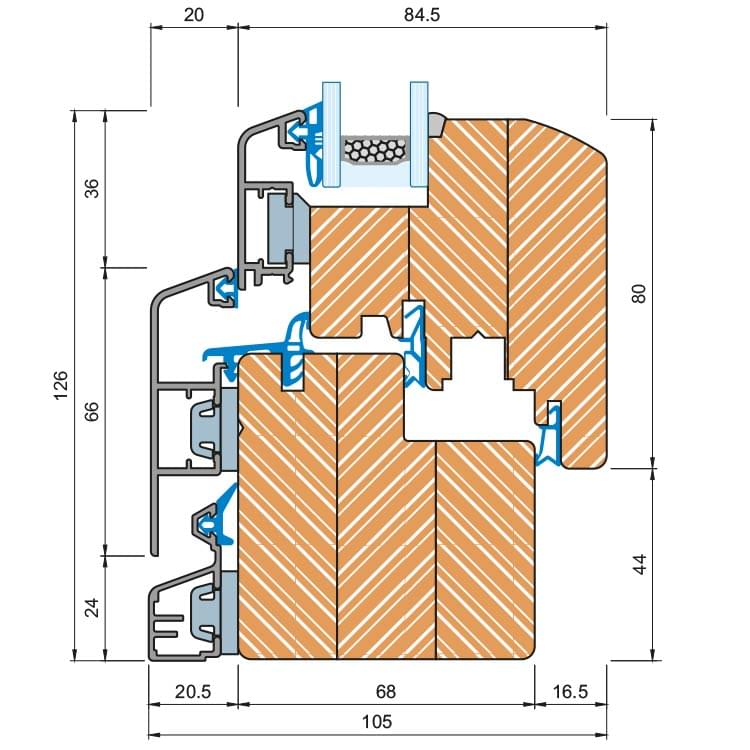

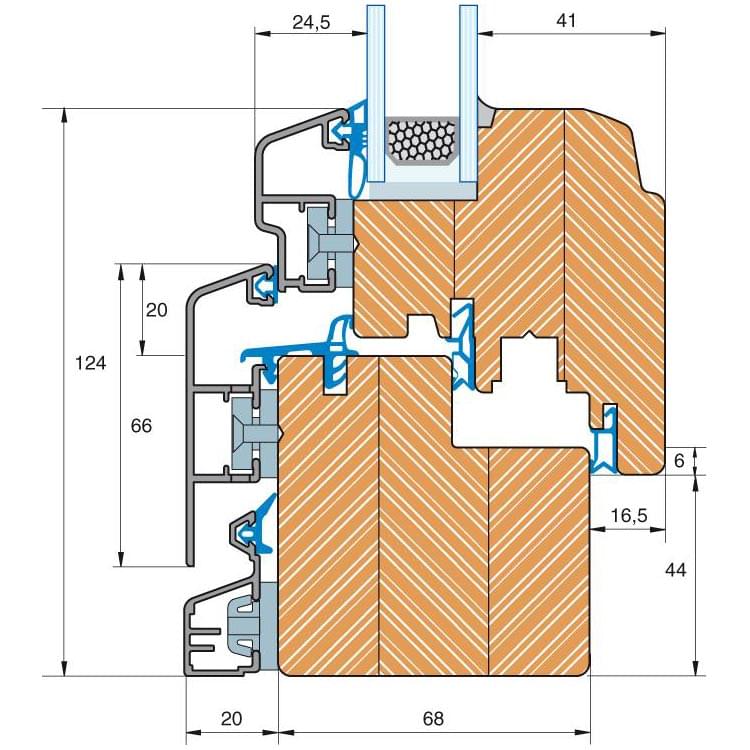

IDEALU Classicline IV 68 e IDEALU Trendline IV 68

Valori Uw dei profili IDEALU Classicline IV 68 e IDEALU Trendline IV 68

Tipo di legno: abete

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,1 1,3 1,2
1,0 1,1 1,2 1,2
0,7 1,1 1,0 1,0 (0,95)
0,6 1,1 1,0 (0,97) 0,9 (0,89)
Tabella valori Uw per i profili IDEALU IV 68 in legno tipo abete secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: pino o larice

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,2 1,3 1,3
1,0 1,2 1,3 1,2
0,7 1,2 1,1 1,0 (0,99)
0,6 1,2 1,0 0,9 (0,93)
Tabella dei valori Uw per i profili IDEALU IV 68 in legno tipo pino o larice secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: rovere, eucalipto

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,5 1,4 1,4
1,0 1,5 1,4 1,3
0,7 1,5 1,2 1,1
0,6 1,5 1,1 1,0
Tabella valori Uw per i profili IDEALU IV 68 in legno tipo rovere o eucalipto secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

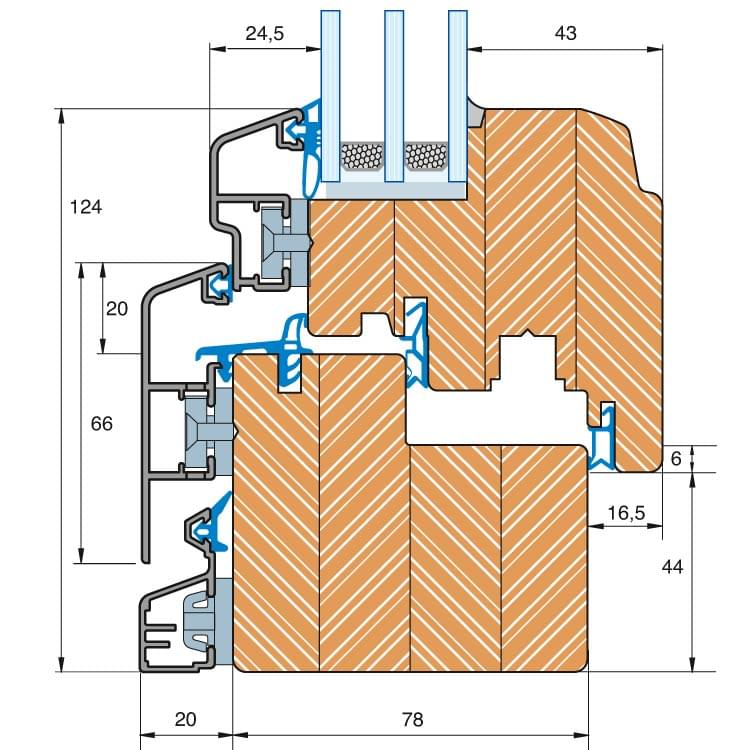

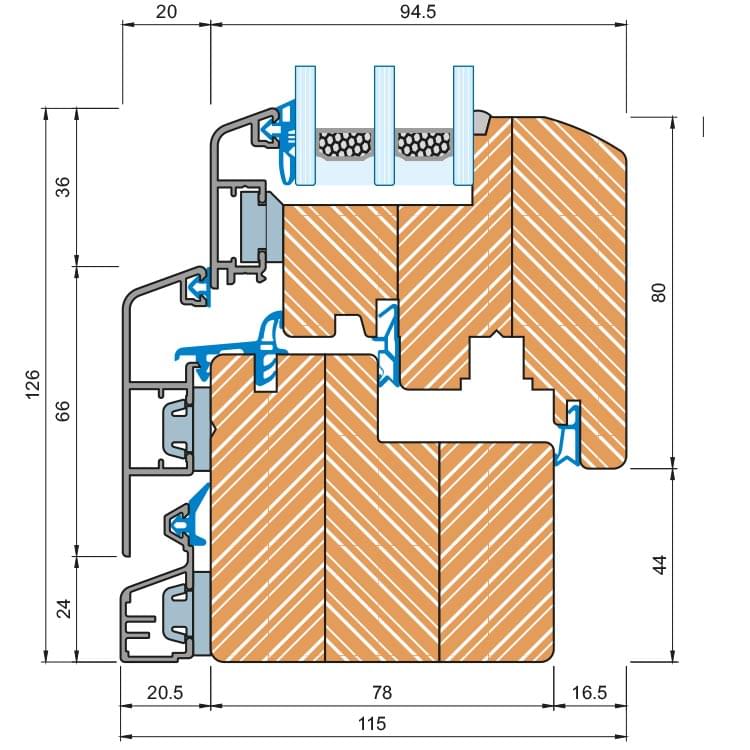

IDEALU Classicline IV 78 e IDEALU Trendline IV 78

Valori Uw dei profili IDEALU Classicline IV 78 e IDEALU Trendline IV 78

Tipo di legno: abete

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,1 1,3 1,2
1,0 1,1 1,2 1,1
0,7 1,1 1,0 0,9 (0,93)
0,6 1,1 1,0 (0,95) 0,9 (0,87)
Tabella valori Uw per i profili IDEALU IV 78 in legno tipo abete secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: pino, larice

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,2 1,3 1,2
1,0 1,2 1,3 1,2
0,7 1,2 1,1 1,0 (0,97)
0,6 1,2 1,0 (0,99) 0,9 (0,91)
Tabella valori Uw per i profili IDEALU IV 78 in legno tipo pino o larice secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)

Tipo di legno: rovere, eucalipto

Ug del vetro W/(m²k) Uf del telaio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in alluminio W/(m²k) Uw della finestra Bordo caldo del vetro isolante in PVC scuro W/(m²k)
1,1 1,5 1,4 1,3
1,0 1,5 1,3 1,3
0,7 1,5 1,2 1,1
0,6 1,5 1,1 1,0
Tabella valori Uw per i profili IDEALU IV 78 in legno tipo rovere o eucalipto secondo NF EN ISO 10077-1, vedi note 1) 2) 3) 4)
IDEALU Plano

Valori Uw IDEALU Plano

U g del vetro Uf del telaio Uw della porta
NF EN 673
?T (15°)



[W/m²K]
Pino / Larice




[W/m²K]
Rovere





[W/m²K]
Bordo caldo del vetro isolante
in alluminio, per es.
Ψ (PSI) 0,07 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in alluminio, per es.
Ψ (PSI) 0,07 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in PVC scuro ad es.
Ψ (PSI) 0,04 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in PVC scuro ad es.
Ψ (PSI) 0,04 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Pino / Larice Rovere Pino / Larice Rovere Pino / Larice Rovere
0,8 1,31 1,59 1,17 1,26 1,08 1,17
0,7 1,31 1,59 1,10 1,20 1,01 1,10
0,6 1,31 1,59 1,04 1,13 0,94 1,04

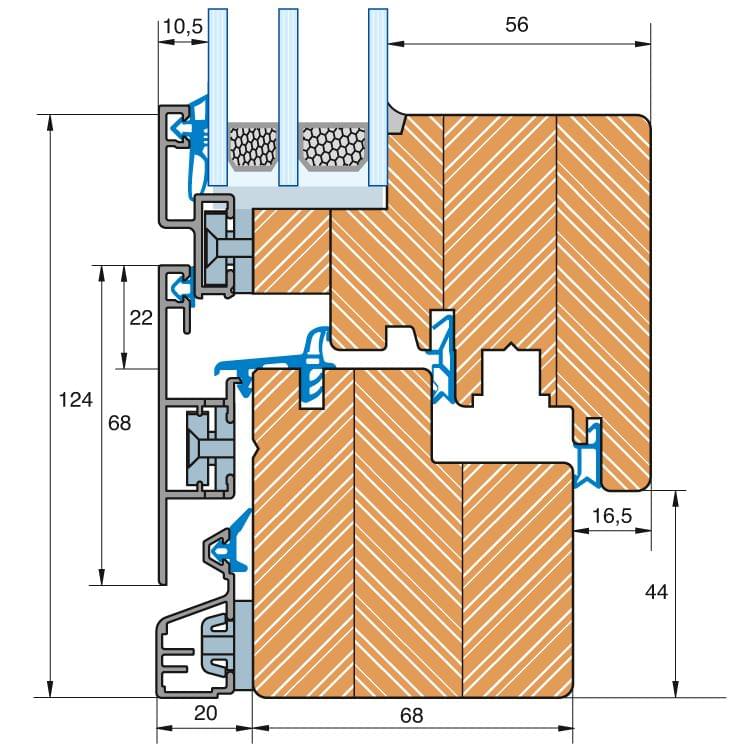

Profilo IDEALU Plano                                                      Profilo Plano"

ECO IDEALU

Valori Uw Eco Idealu Classicline ed Eco Idealu Trendline

U g del vetro Uf del telaio Uw della porta
NF EN 673
?T (15°)



[W/m²K]
Pino / Larice




[W/m²K]
Rovere





[W/m²K]
Bordo caldo del vetro isolante
in alluminio, per es.
Ψ (PSI) 0,07 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in alluminio, per es.
Ψ (PSI) 0,07 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in PVC scuro ad es.
Ψ (PSI) 0,04 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in PVC scuro ad es.
Ψ (PSI) 0,04 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
0,8 0,97 1,10 1,05 1,10 0,96 1,01
0,7 0,97 1,10 0,99 1,03 0,90 0,94
0,6 0,97 1,10 0,92 0,97 0,83 0,87

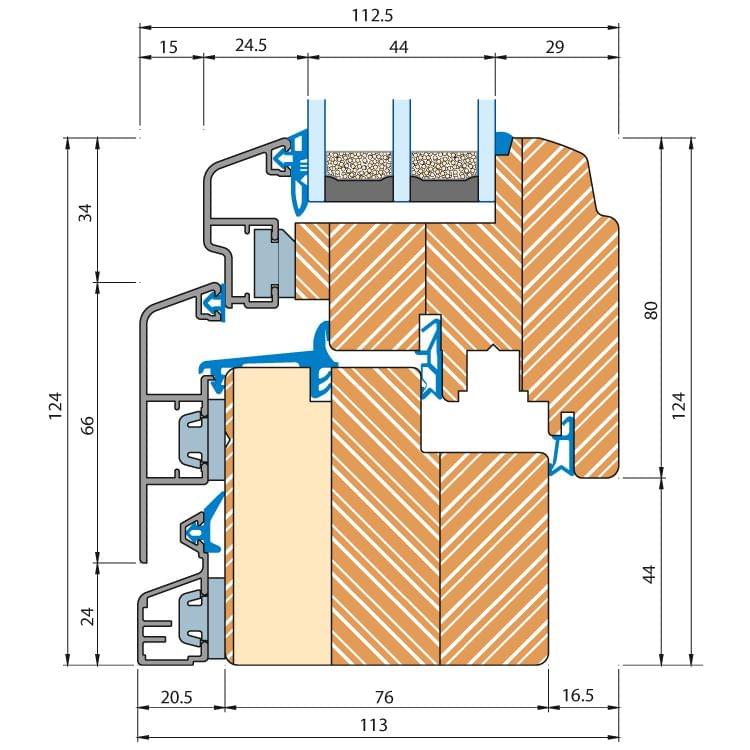

Finestra in legno-alluminio ECO Idealu Classicline                                        Profilo Eco Idealu Classicline

Sezione del profilo di una finestra in legno-alluminio ECO Idealu Trendline                                  Profilo Eco Idealu Trendline

ECO IDEALU Plano

Valori Uw Eco Plano

U g del vetro Uf del telaio Uw della porta
NF EN 673
?T (15°)



[W/m²K]
Pino / Larice




[W/m²K]
Rovere





[W/m²K]
Bordo caldo del vetro isolante
in alluminio, per es.
Ψ (PSI) 0,07 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in alluminio, per es.
Ψ (PSI) 0,07 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in PVC scuro ad es.
Ψ (PSI) 0,04 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
Bordo caldo del vetro isolante
in PVC scuro ad es.
Ψ (PSI) 0,04 W/m²K
NF EN ISO 10077-1
1) 2) 3) 4) 5)
[W/m²K]
0,8 0,92 1,01 1,04 1,07 0,95 0,98
0,7 0,92 1,01 0,97 1,00 0,88 0,91
0,6 0,92 1,01 0,91 0,94 0,81 0,84

1) Le aperture con un coefficiente di trasmittanza termica del vetro Ug < 1,9 W/m²K sono sempre fornite con le dimensioni standard di 1,23 mx 1,48 m (NF EN 14351-1: Tabella E1, nota a piè di pagina “d”).
2) I valori Uw < 1,0 W/m²K sono presentati a 2 cifre decimali secondo lo standard NF EN ISO 10077.
3) BBC: edificio a basso consumo energetico (casa passiva) valore Uf <= 1,2 W/m²K e valore Uw <=0,8 W/m²K (se disponibile, vedi la designazione BBC nella tabella)
4) A titolo informativo, i valori Uw tra parentesi non sono arrotondati
5) I valori PSI menzionati non corrispondono alla tabella E.1/E.2 secondo la norma NF EN ISO 10077-1:2006, ma sono esempi di valori reali calcolati corrispondenti al sistema di sigillatura dei bordi.
