Schizzi dettagliati di finestre in PVC-alluminio

Disegno CAD di finestra in PVC-alluminio

Disegni dettagliati per la finestra in PVC-alluminio Aluskin 4000

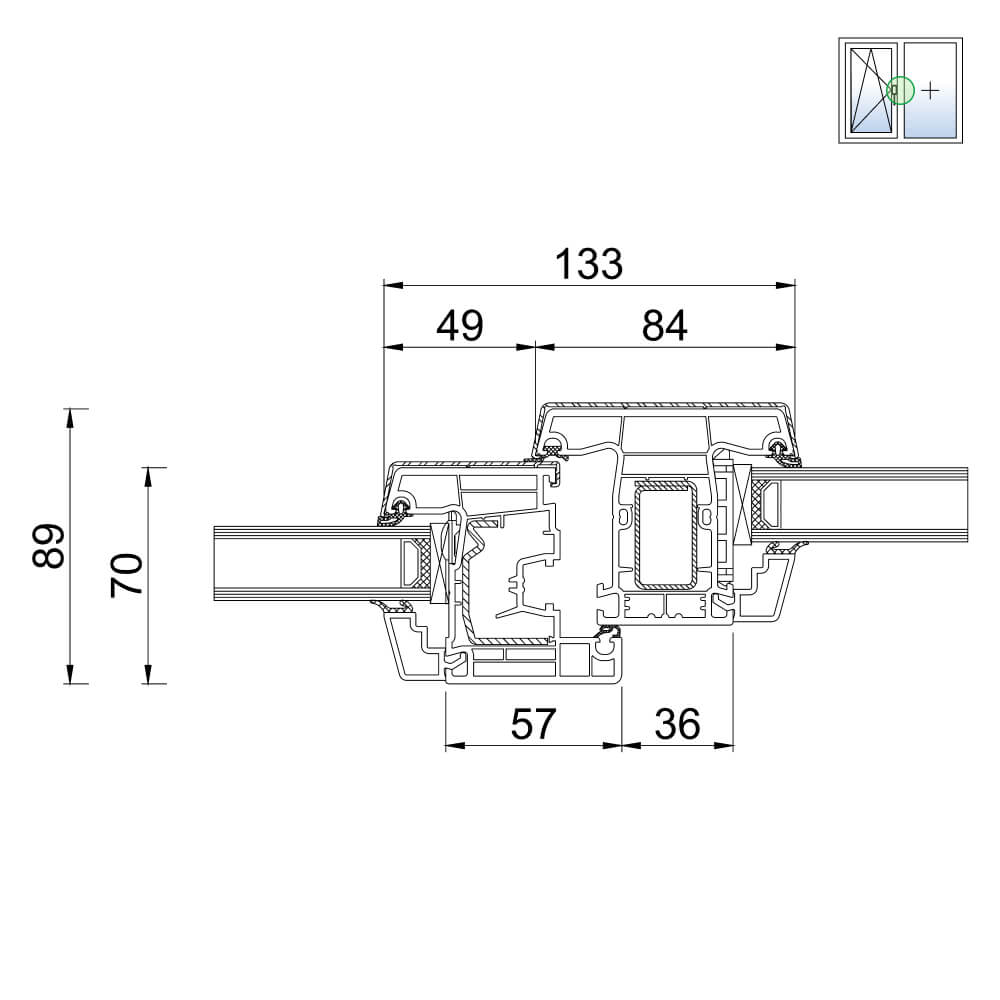

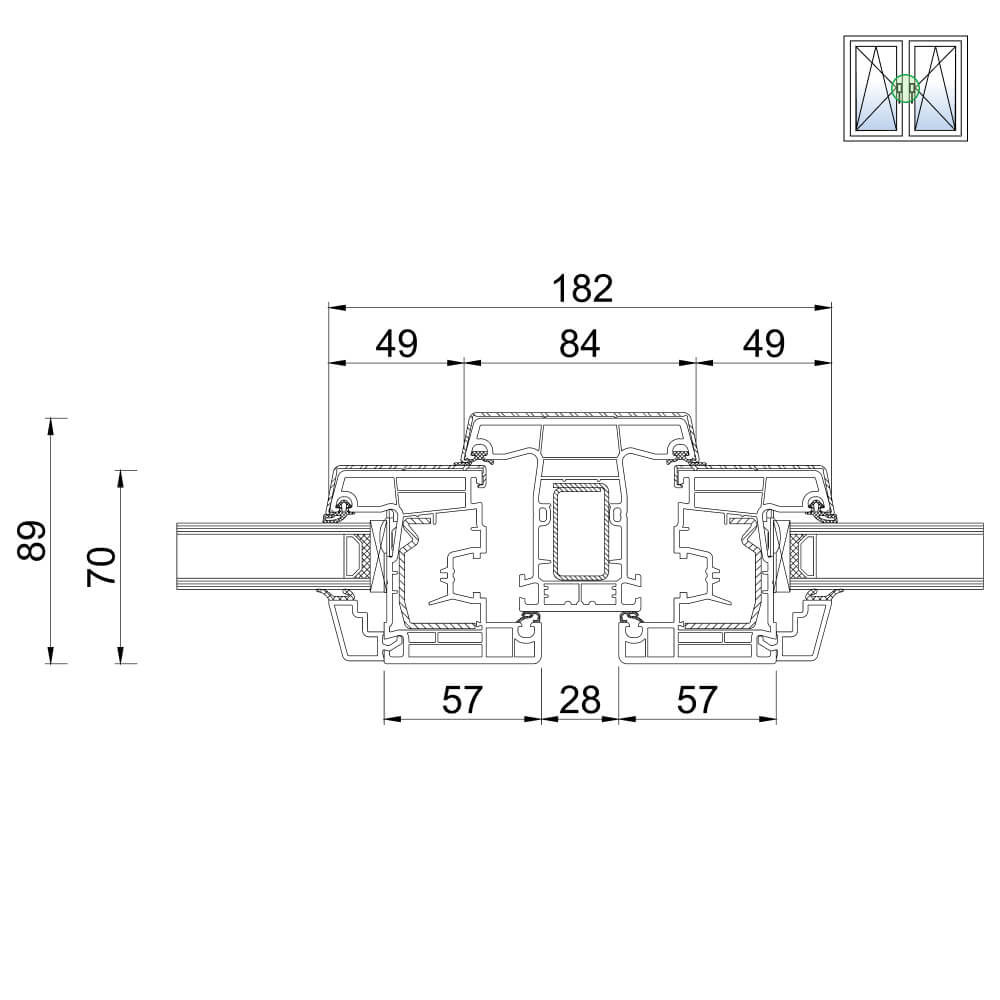

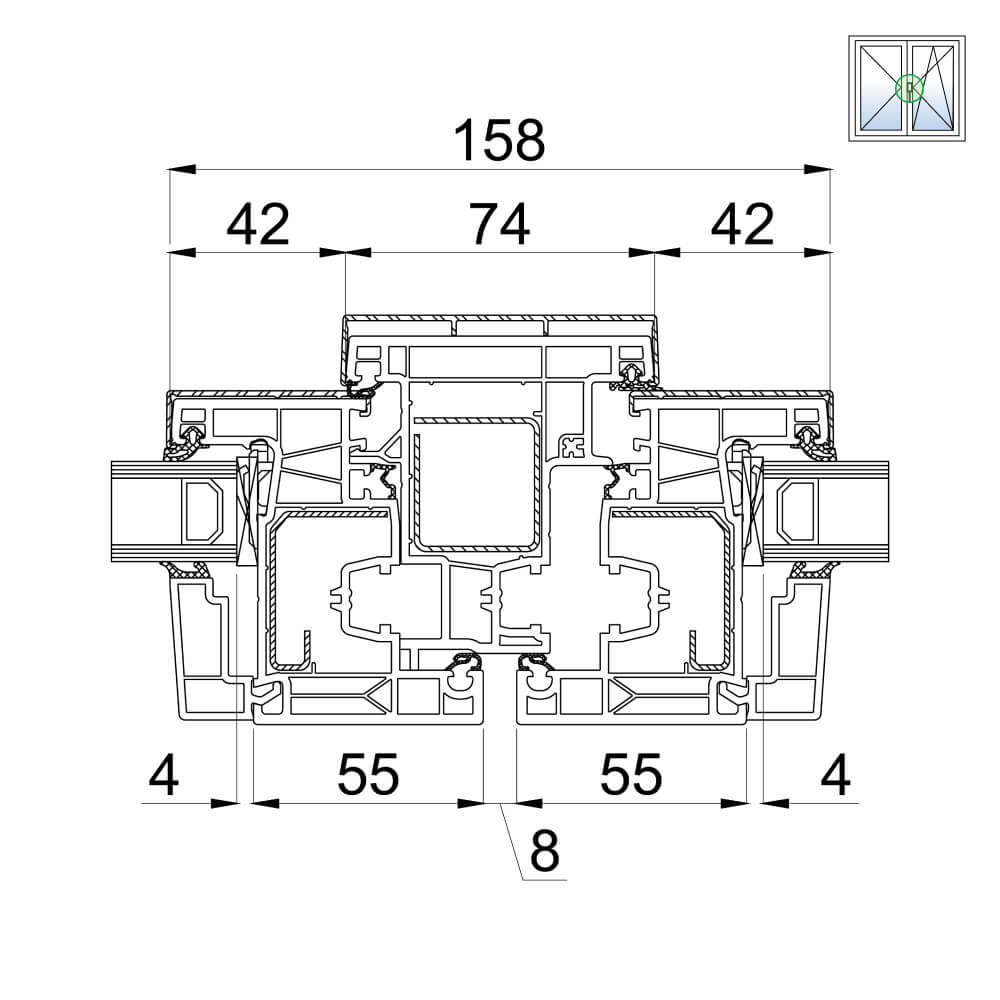

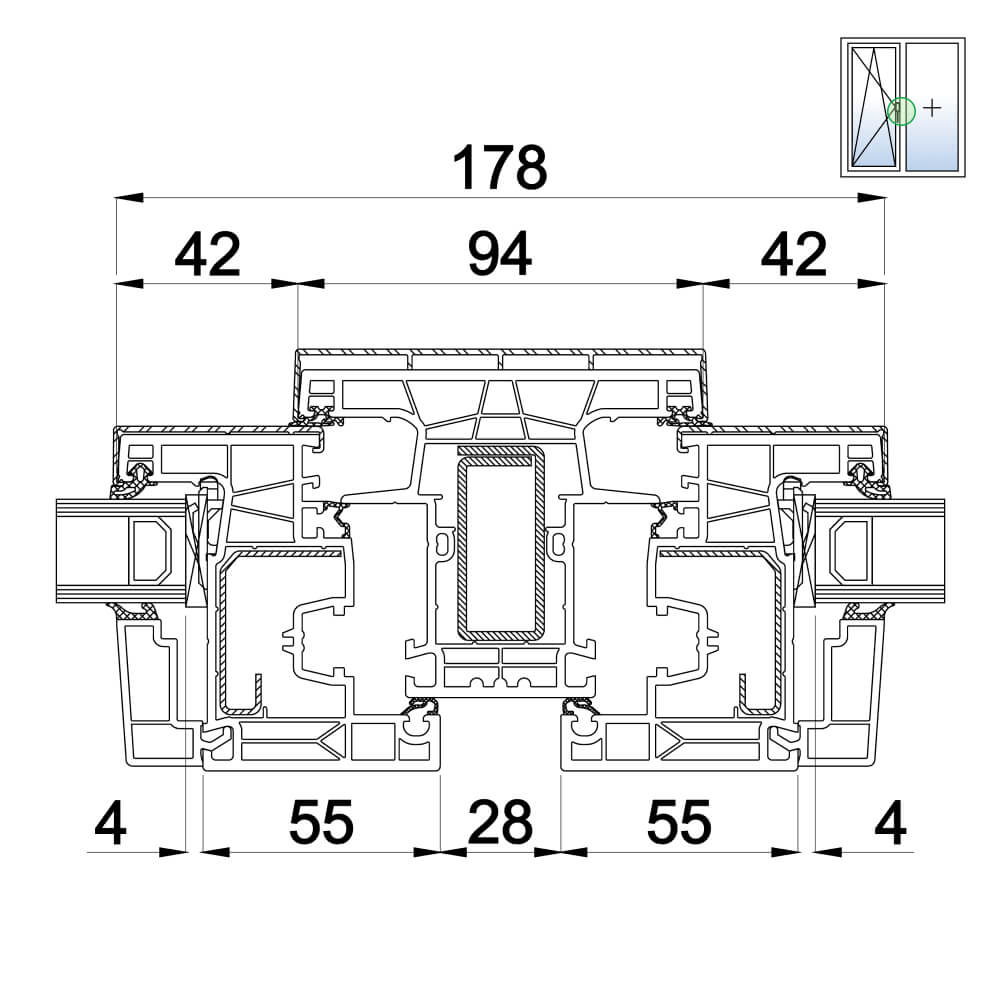

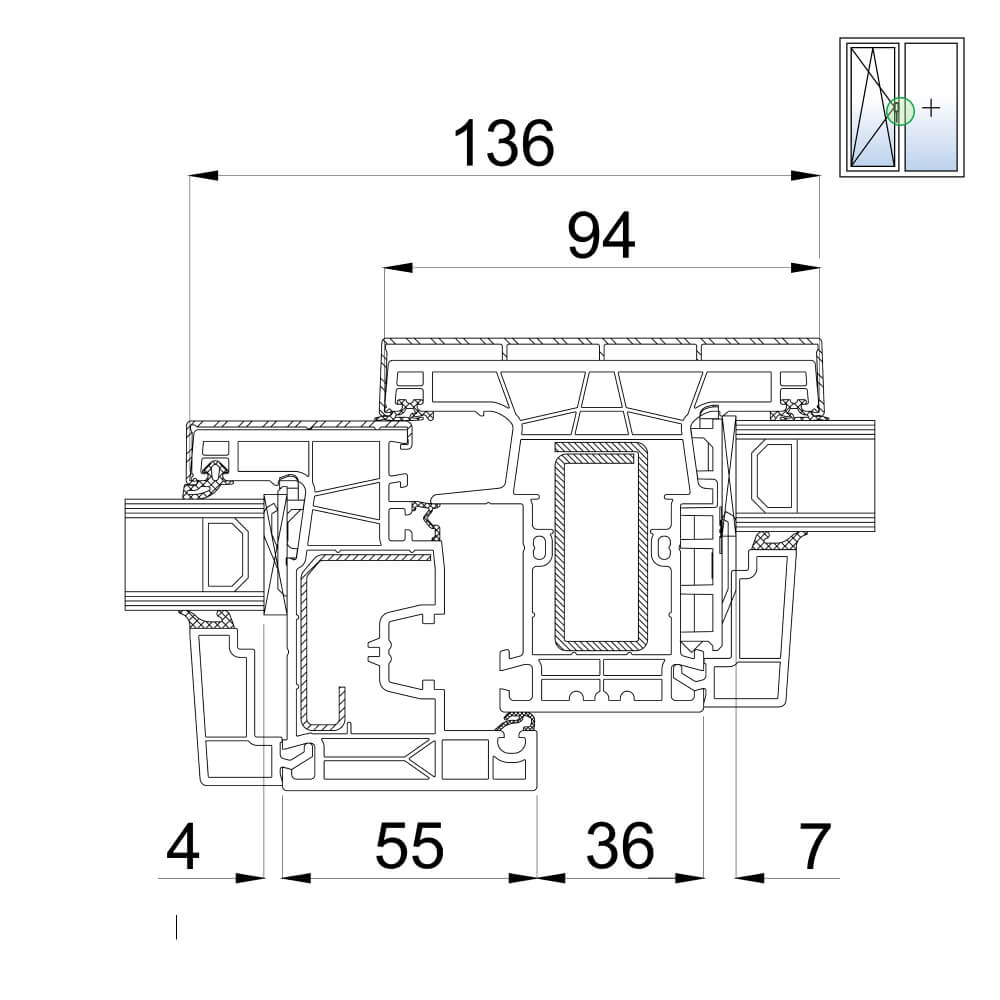

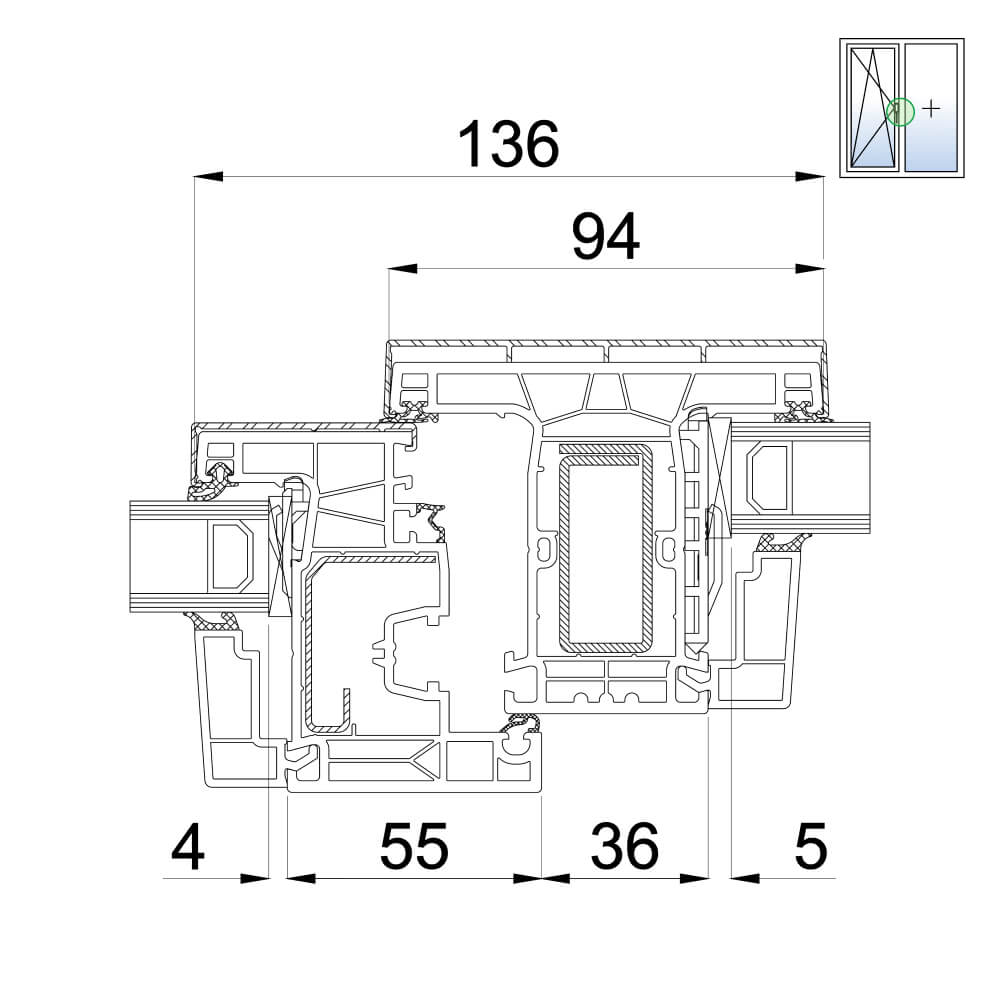

Aluskin 4000 - Montante con anta e vetri fissi

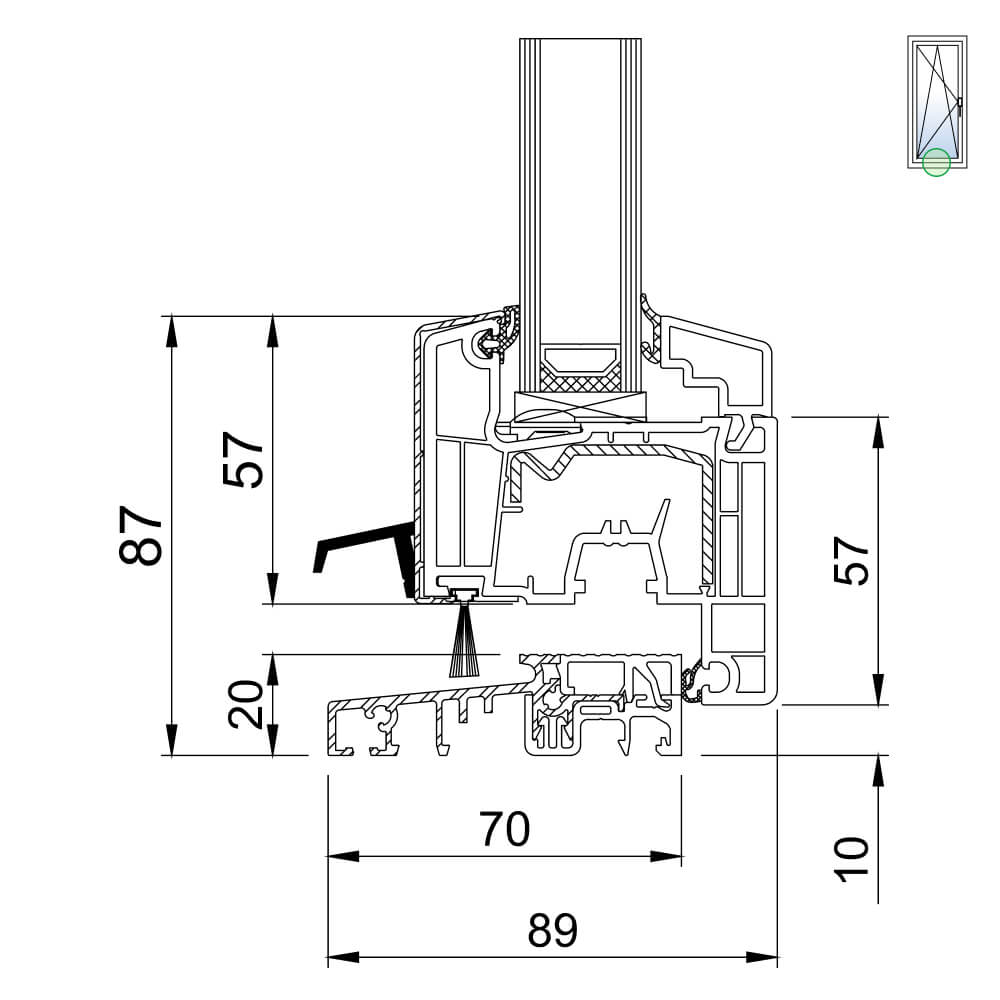

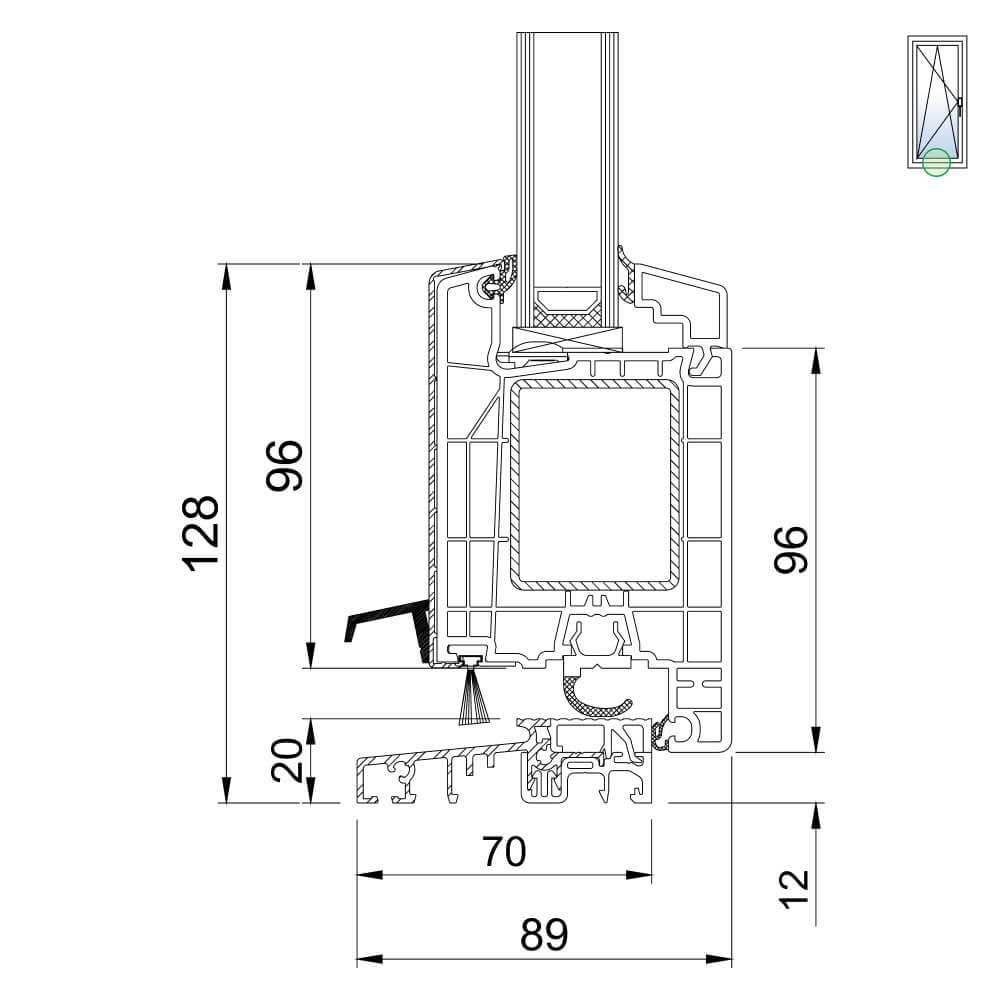

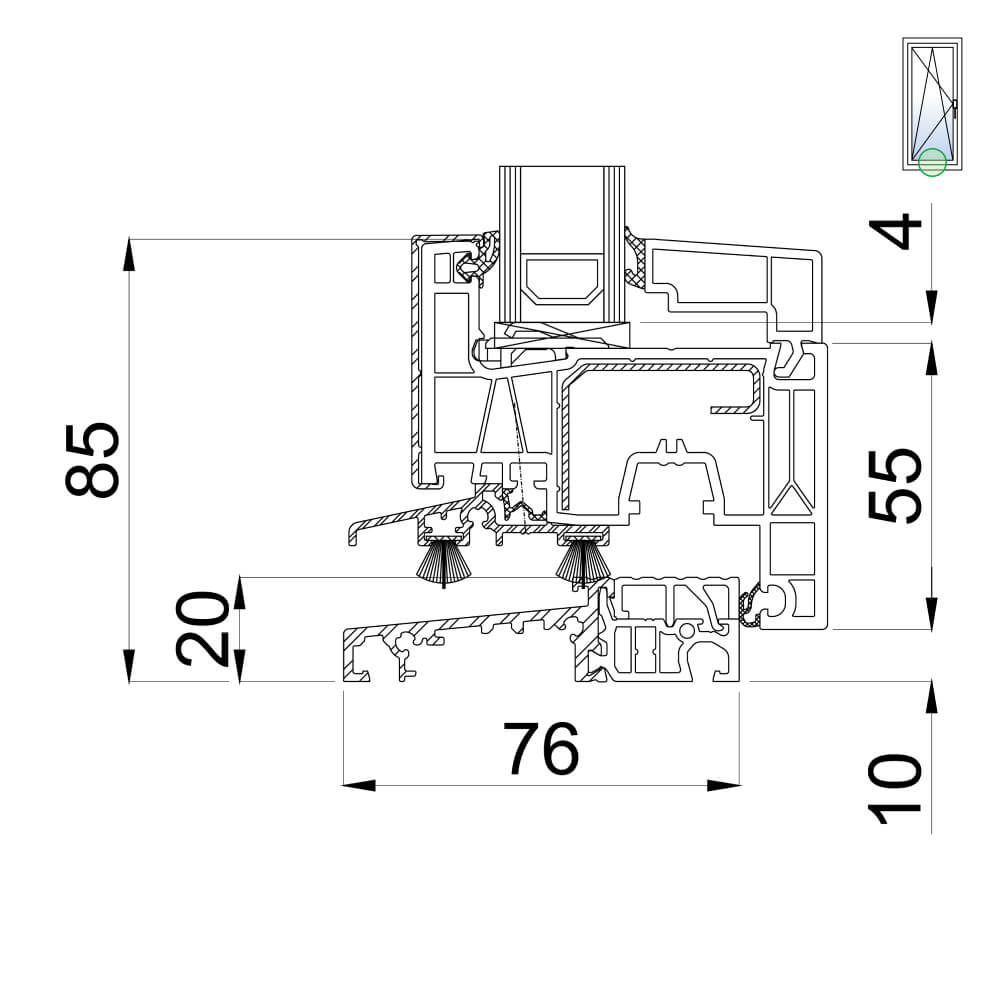

Aluskin 4000 - Portafinestra con soglia ribassata

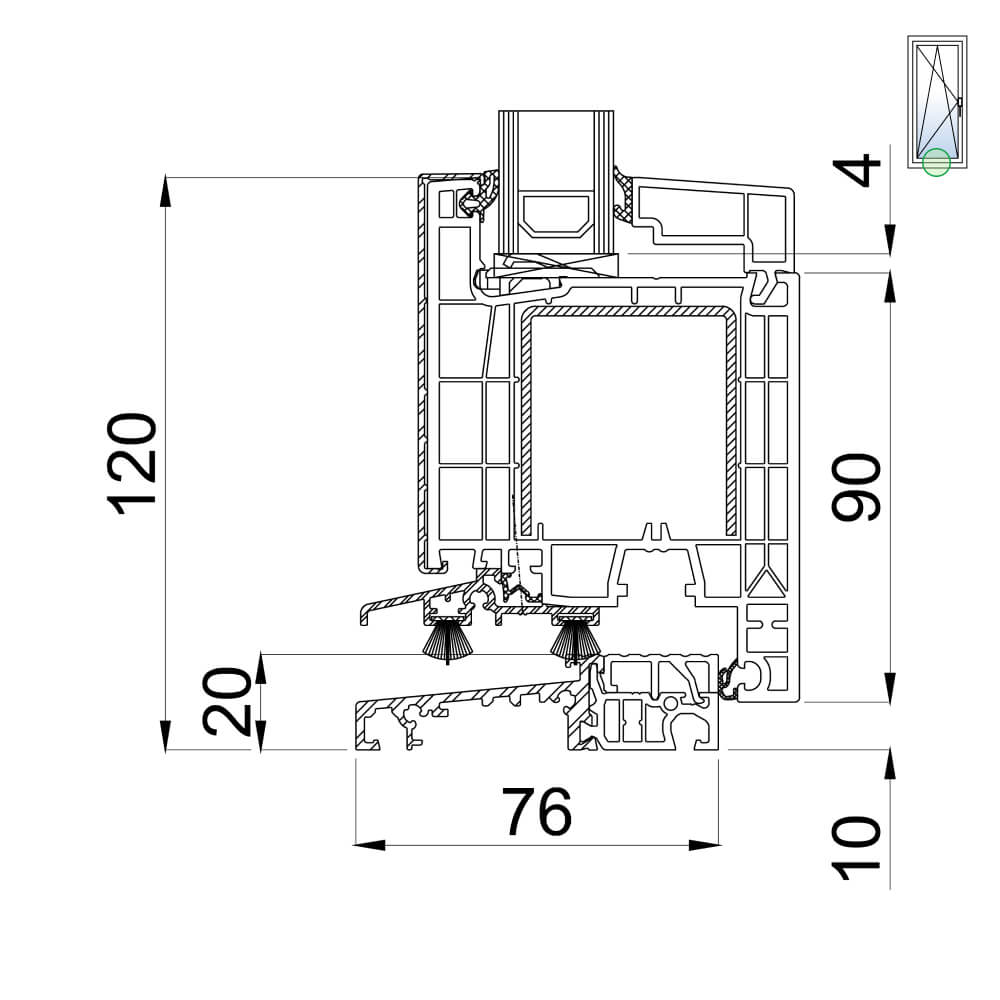

Aluskin 4000 - Portafinestra con anta ampia e soglia piatta

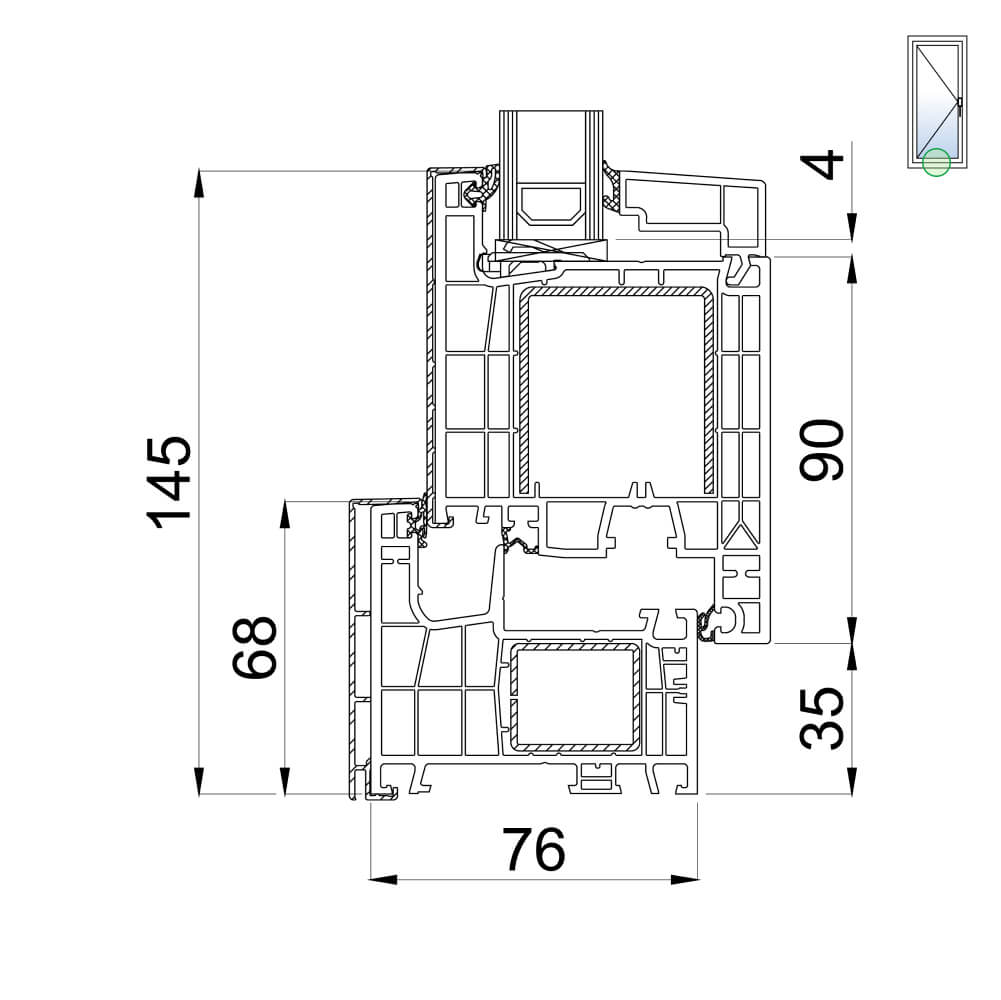

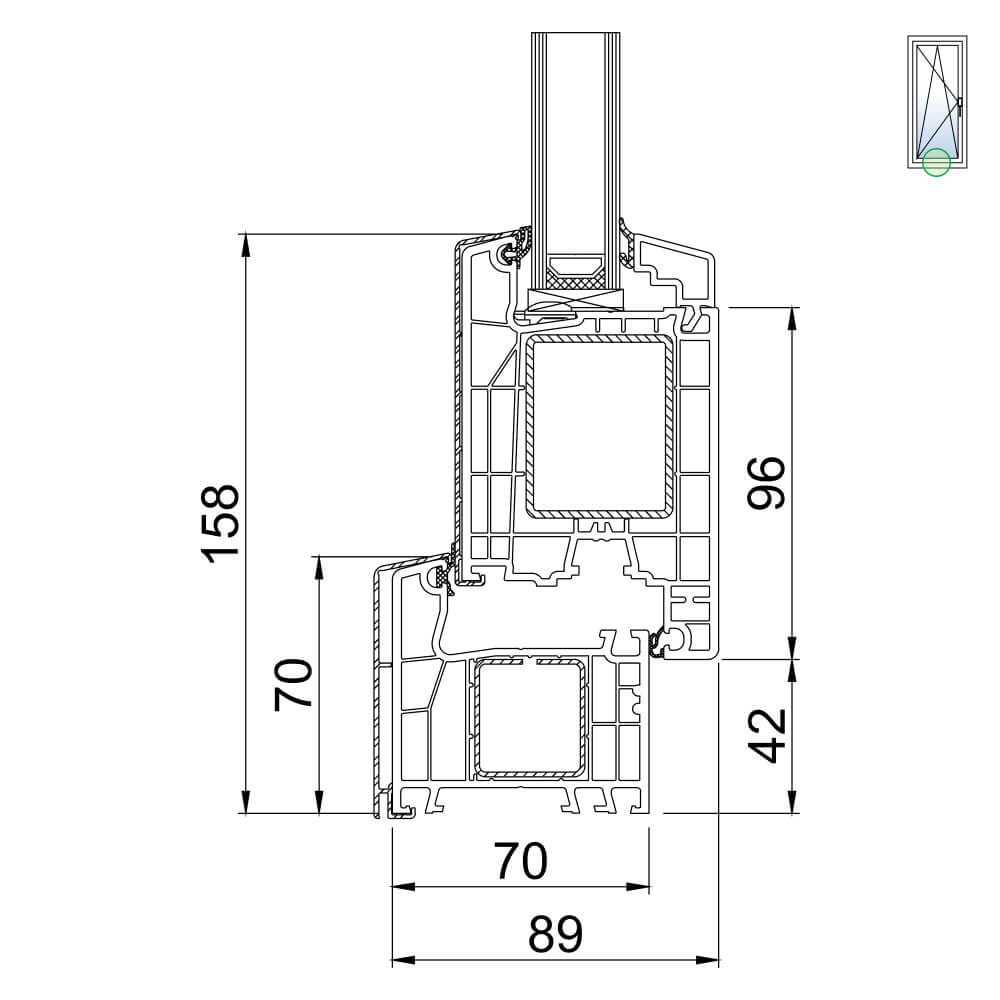

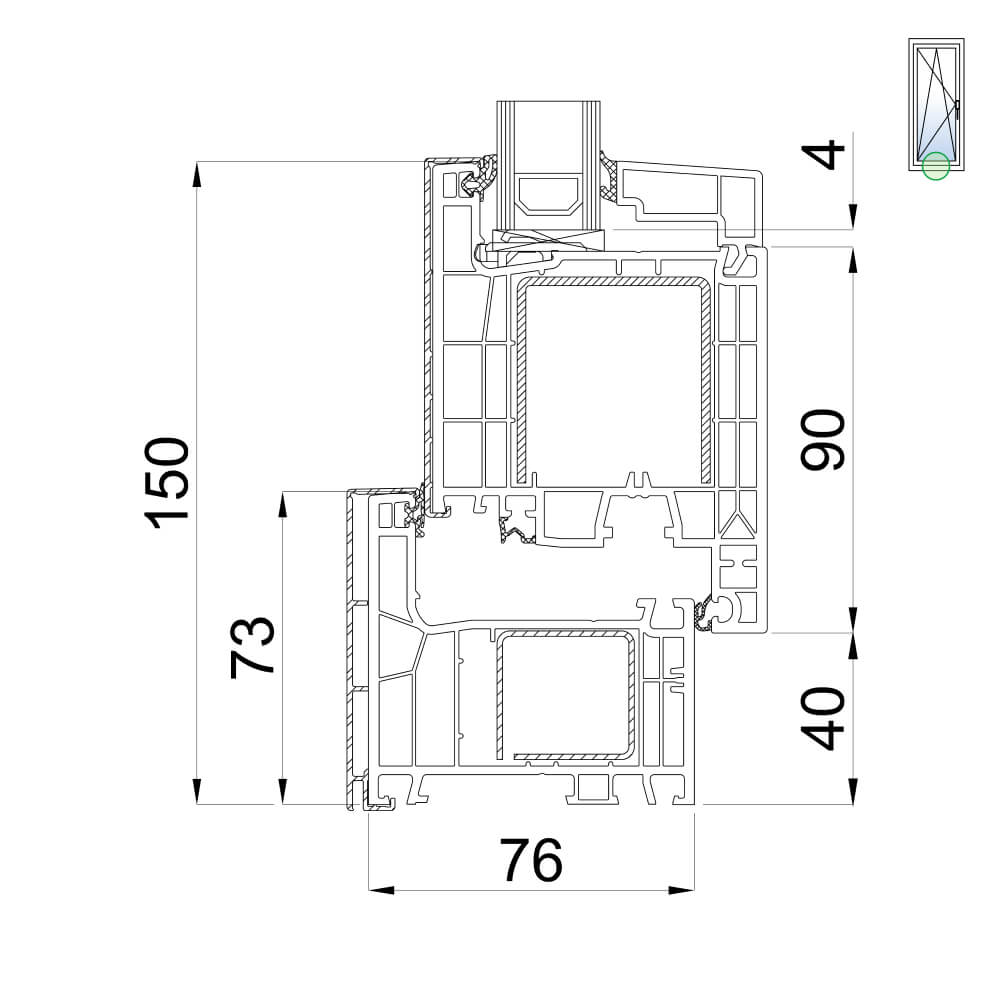

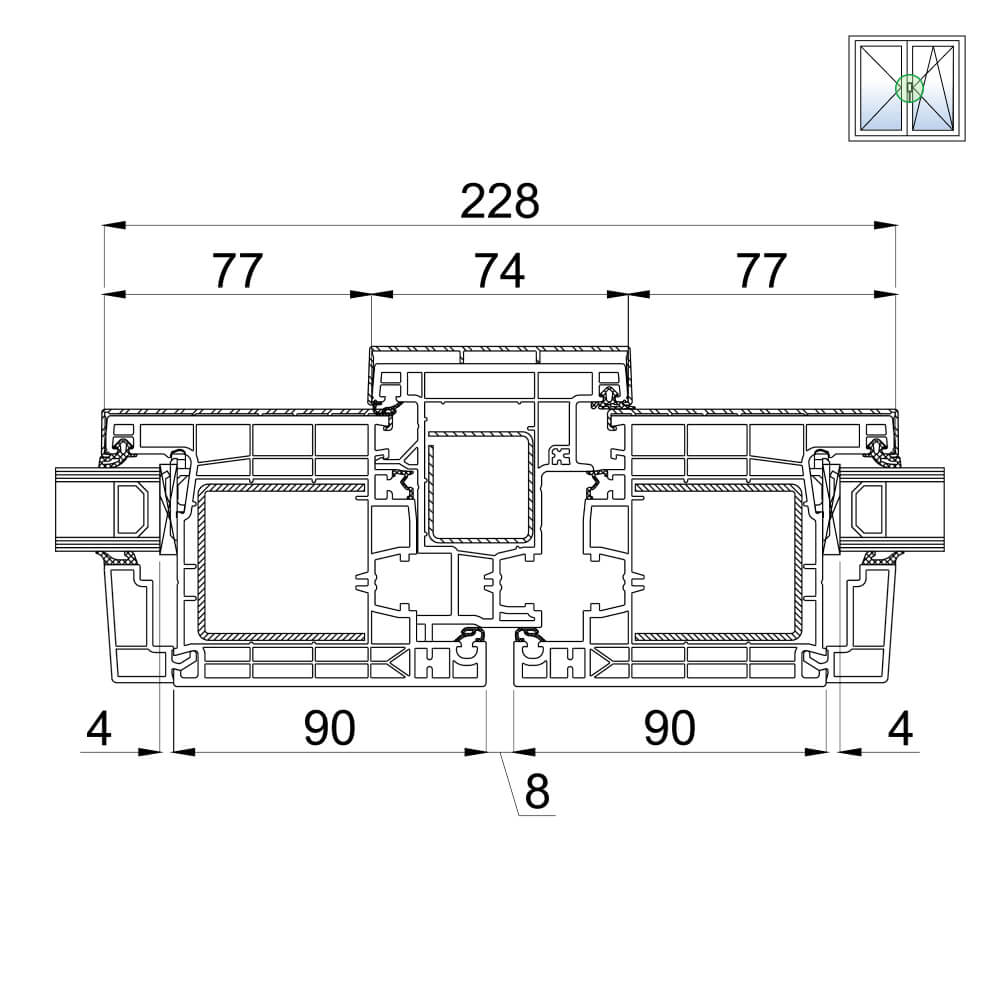

Aluskin 4000 - Portafinestra con telaio e anta ampia

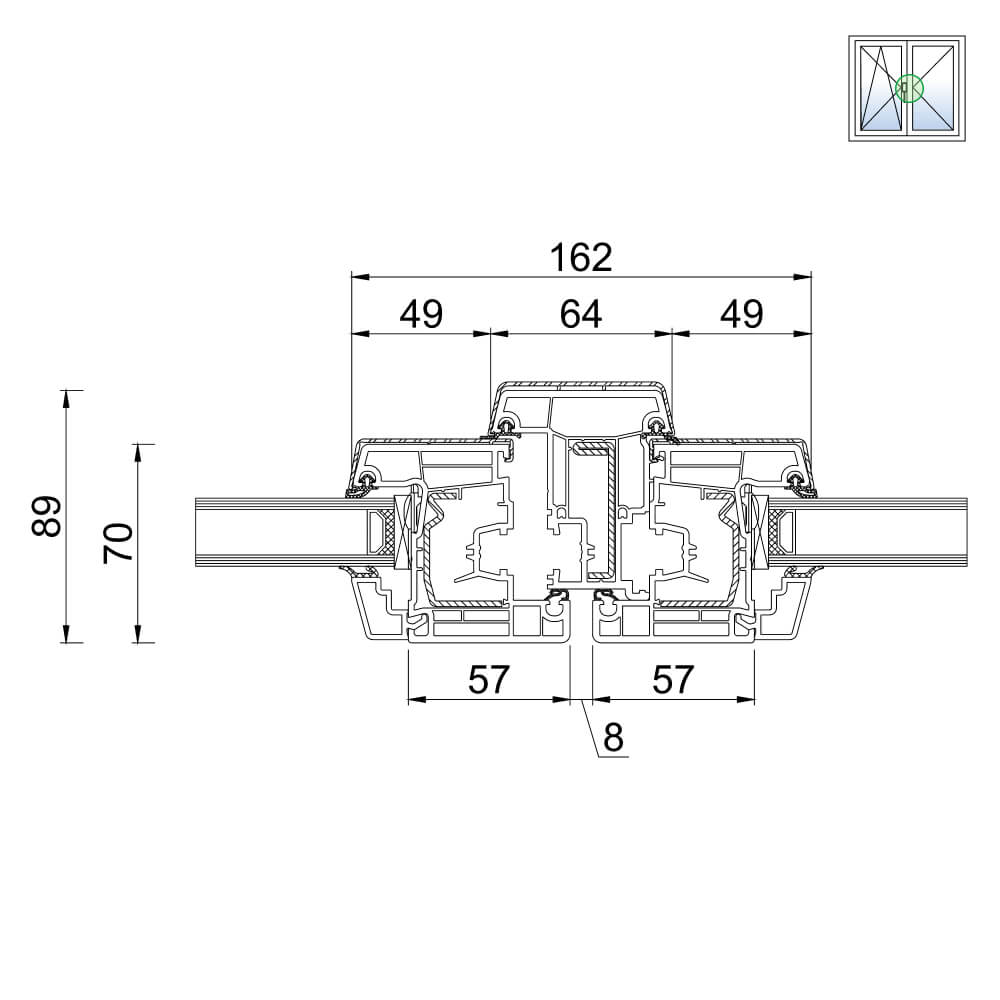

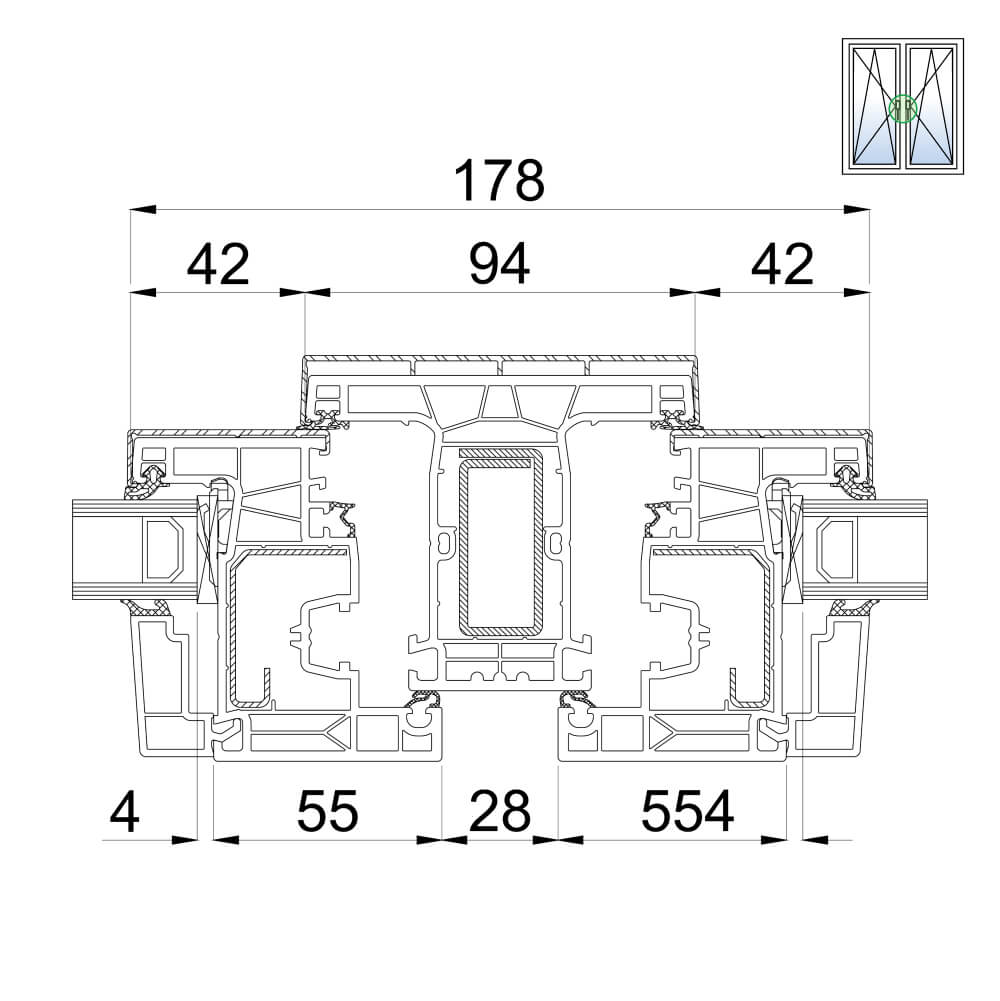

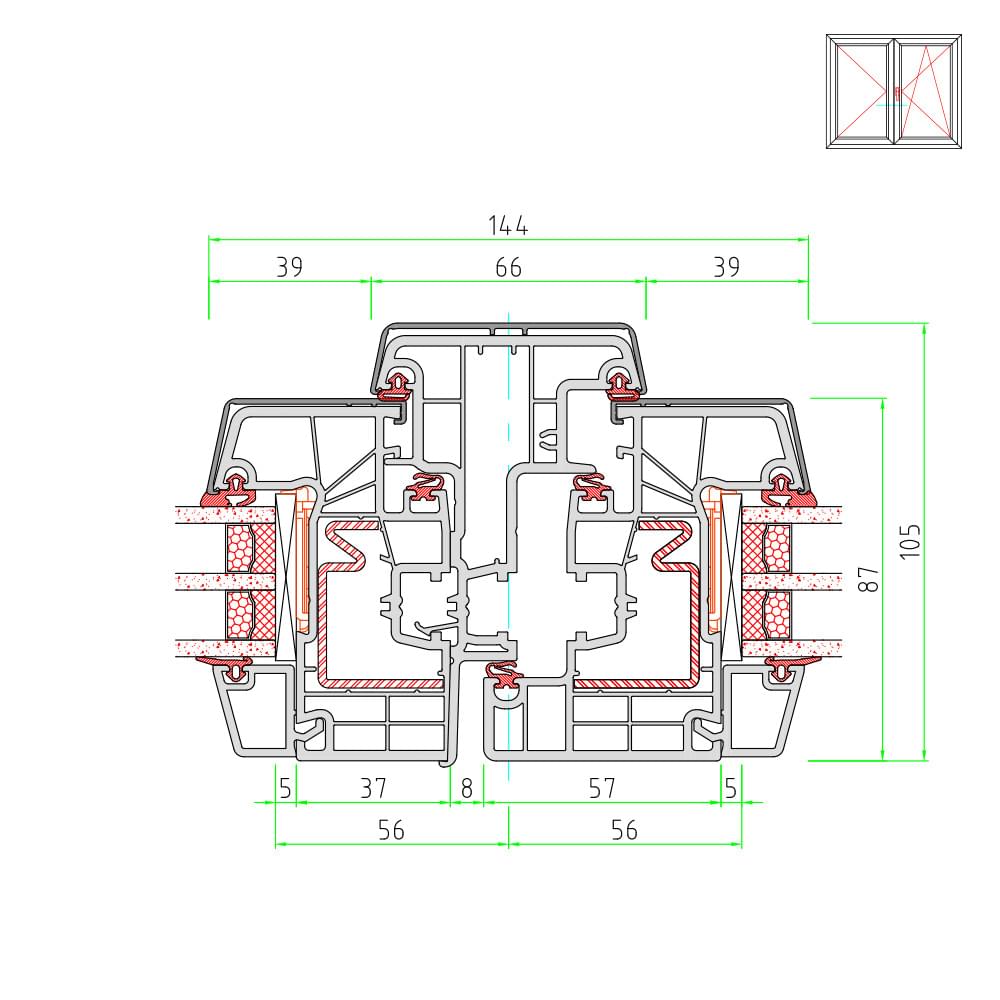

Aluskin 4000 - Montante cieco (dettaglio)

Torna a inizio pagina

Disegni dettagliati per la finestra in PVC-alluminio Aluskin 8000

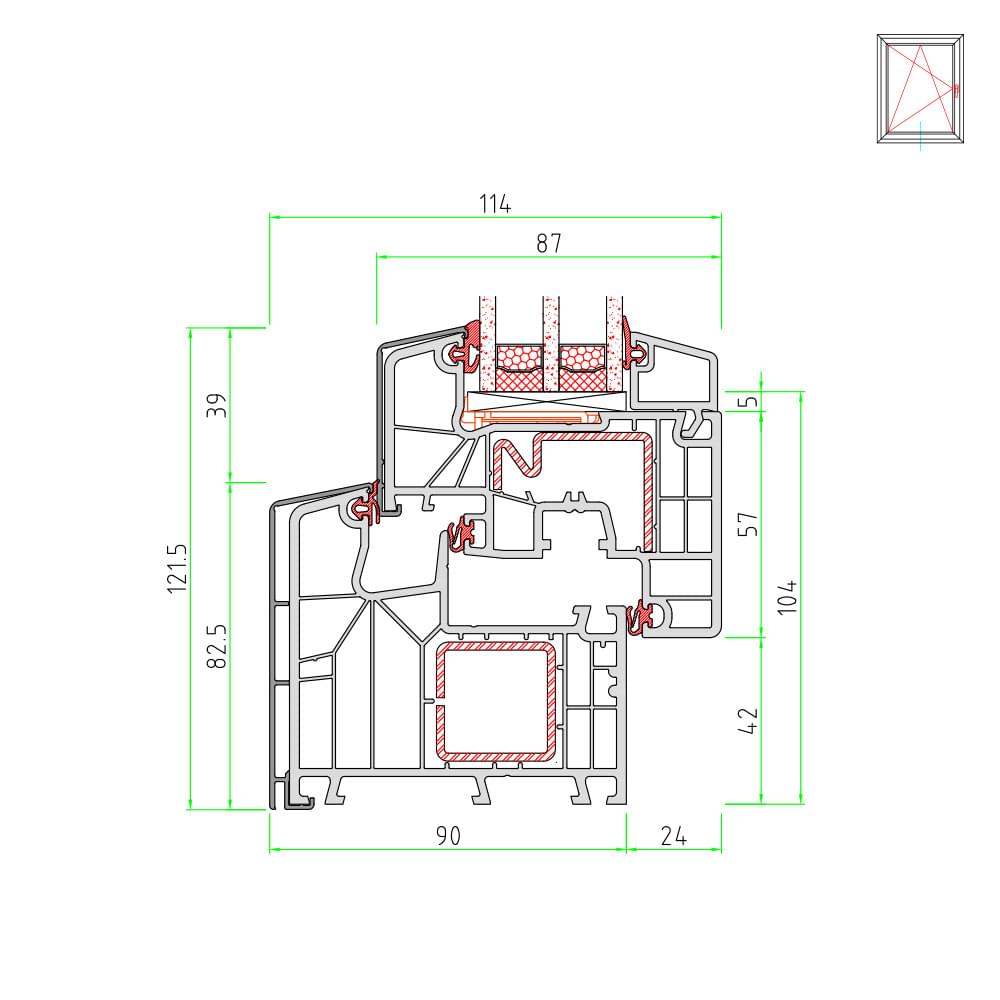

Aluskin 8000 telaio con anta in basso per finestra in misto PVC-Alu — Aluskin 8000 telaio con anta in basso

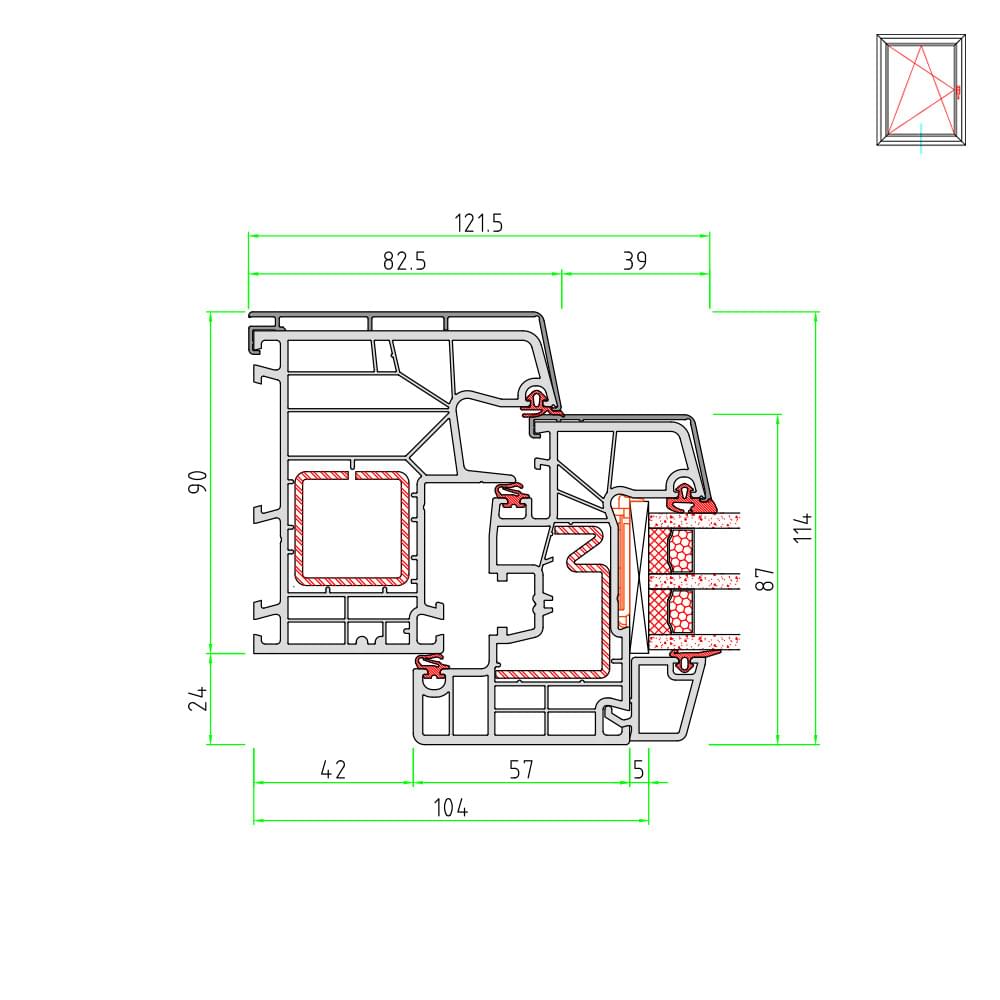

Aluskin 8000 sezione laterale per finestra in misto PVC-Alu — Aluskin 8000 sezione laterale

Aluskin 8000 per finestra in misto PVC-Alu dettaglio frontale — Aluskin 8000 dettaglio frontale

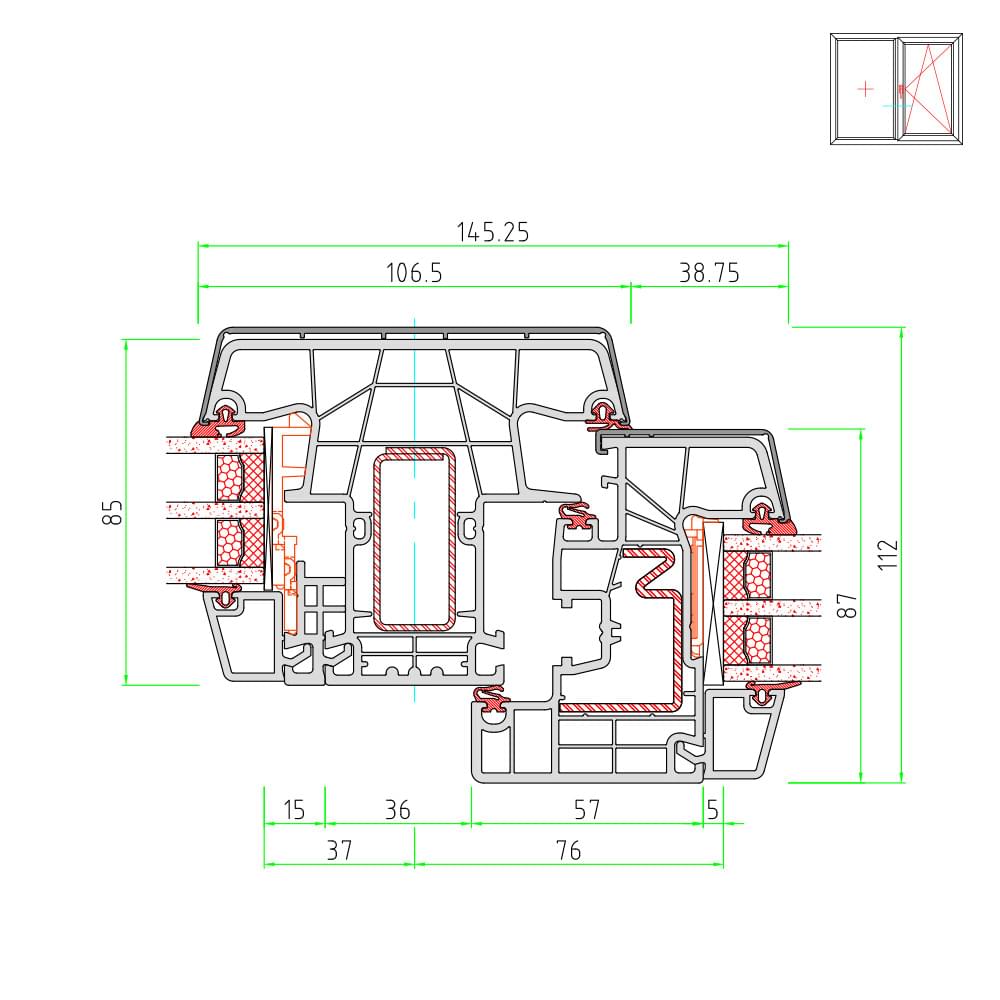

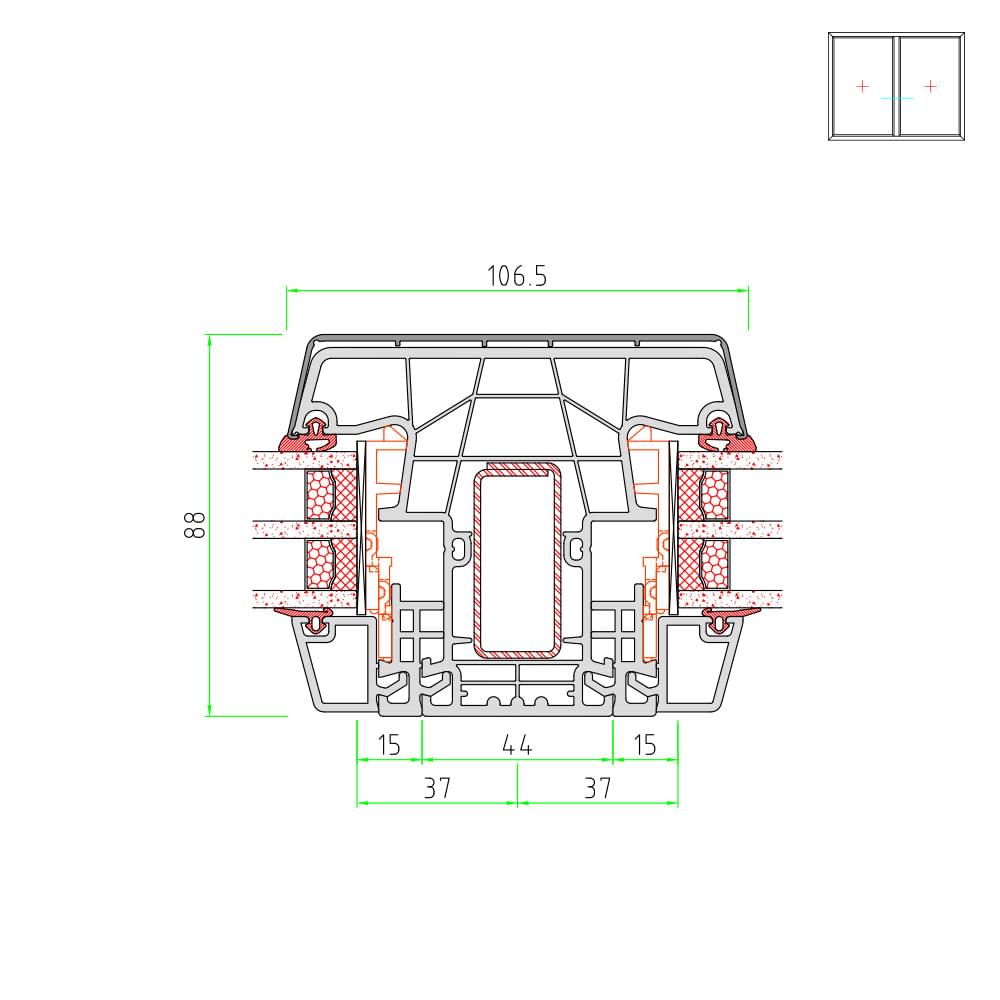

Aluskin 8000 montante anta vetri fissi per finestra in misto PVC-Alu — Aluskin 8000 montante anta vetri fissi

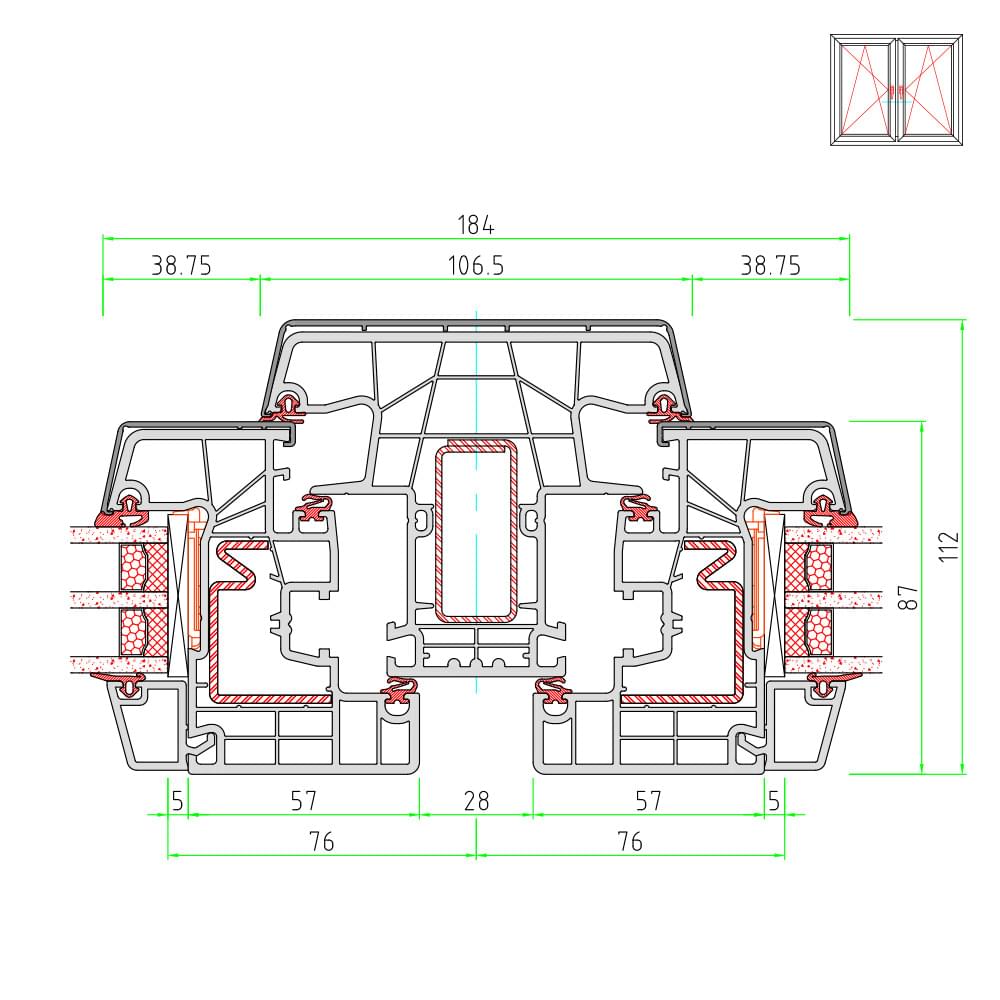

Aluskin 8000 montante dell'anta per finestra in misto PVC-Alu — Aluskin 8000 montante dell'anta

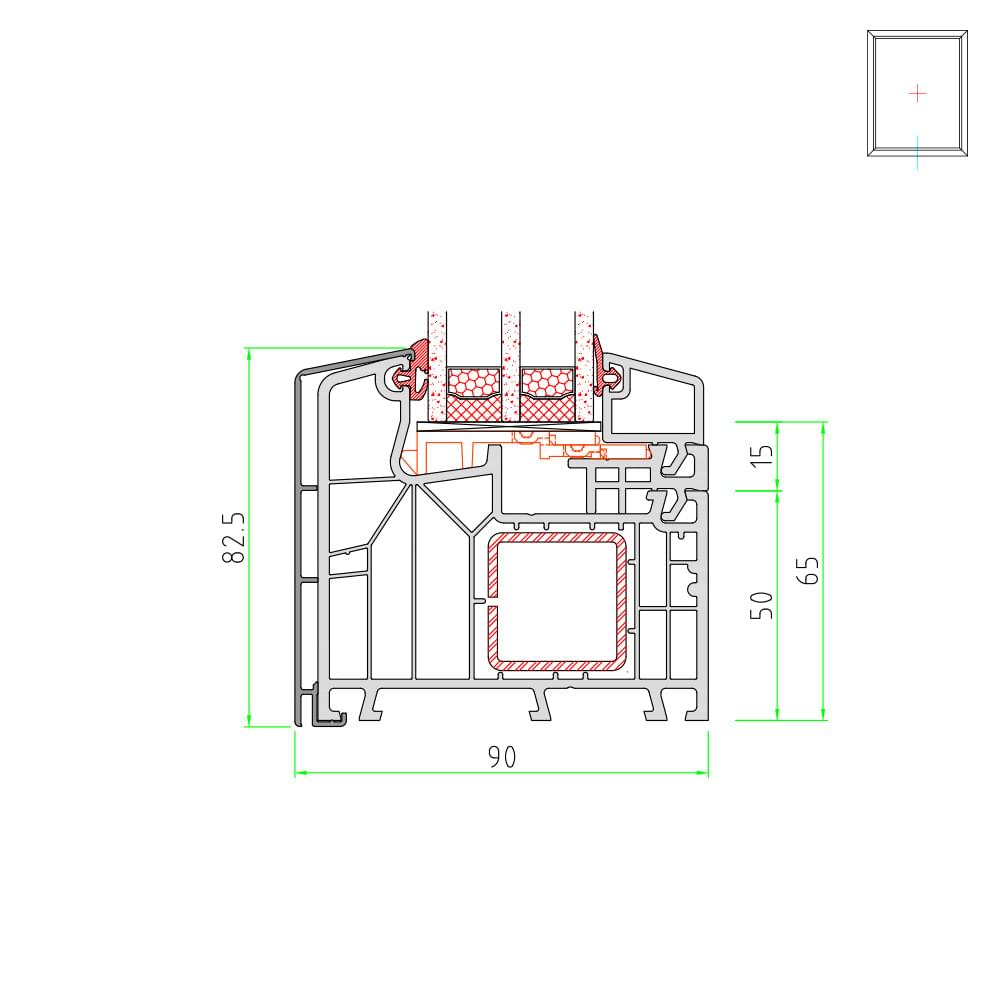

Aluskin 8000 vetri fissi per finestra in misto PVC-Alu — Aluskin 8000 vetri fissi

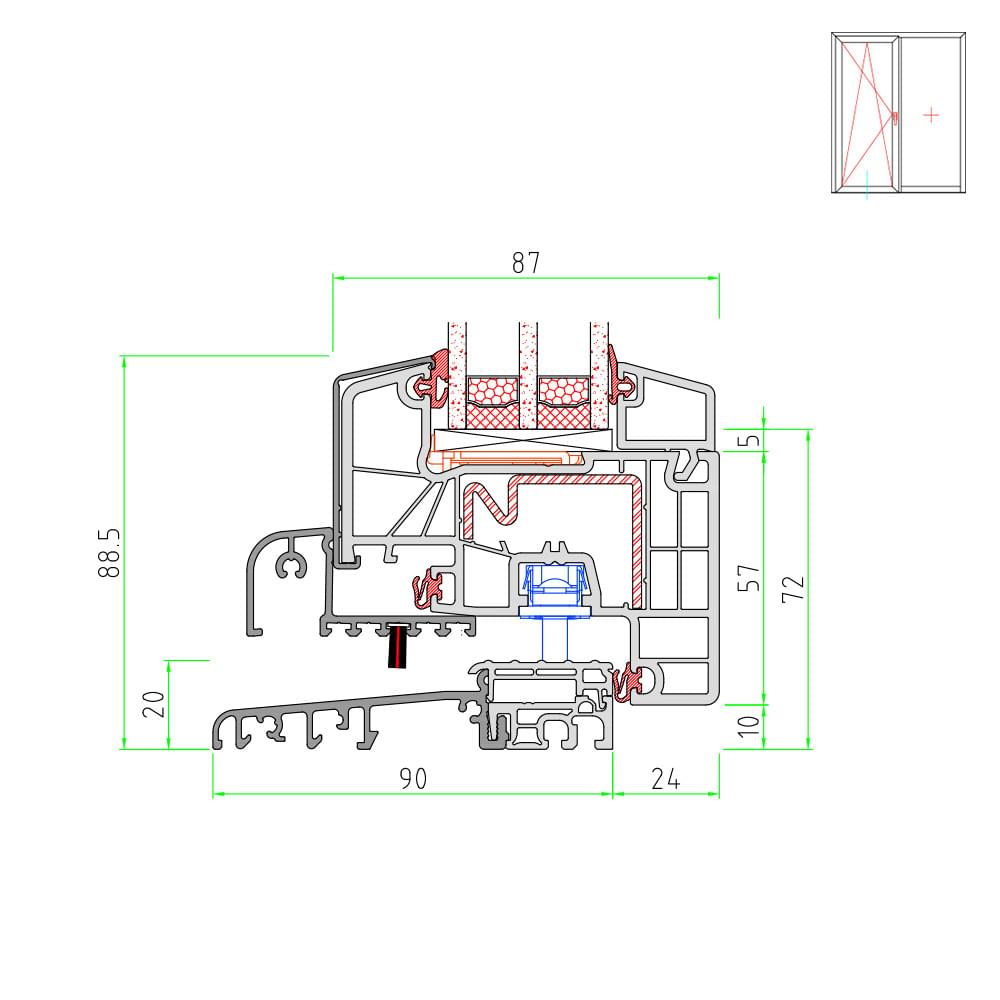

Aluskin 8000 portafinestra con soglia piatta

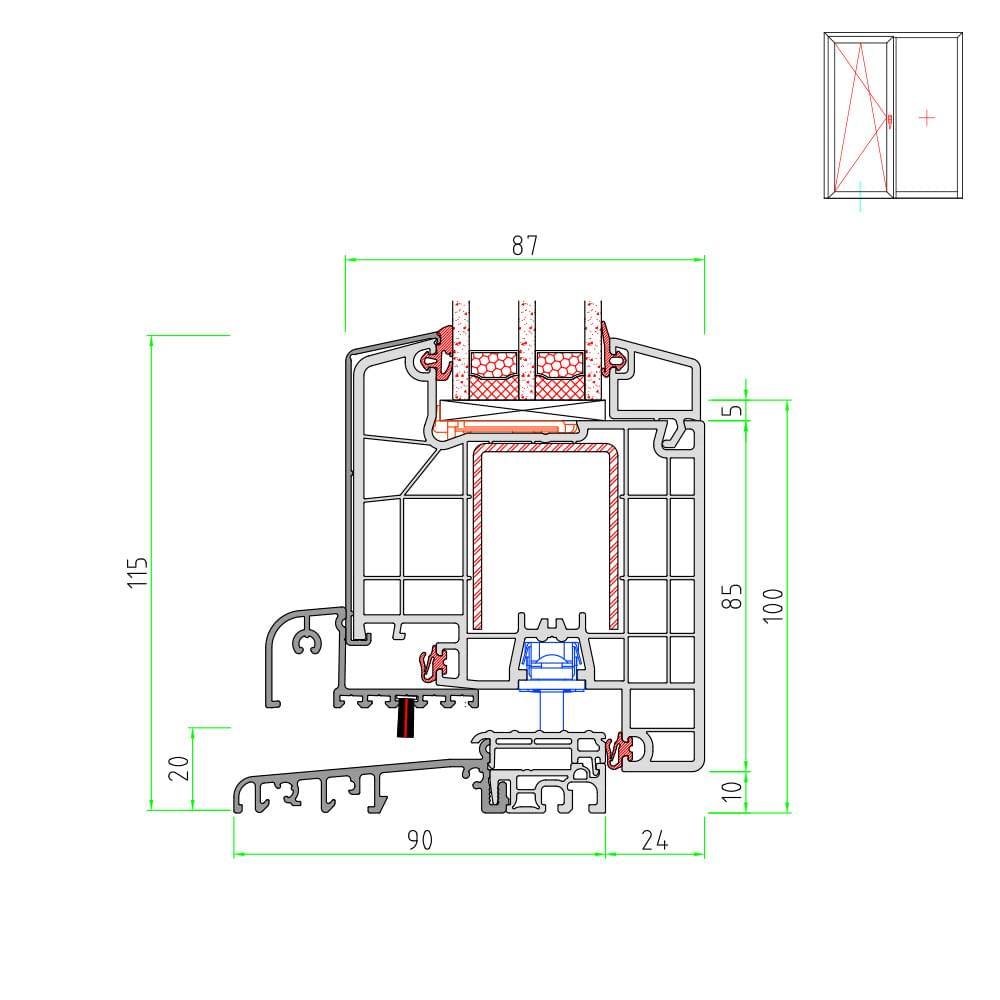

Aluskin 8000 portafinestra chiudibile a chiave con soglia integrata

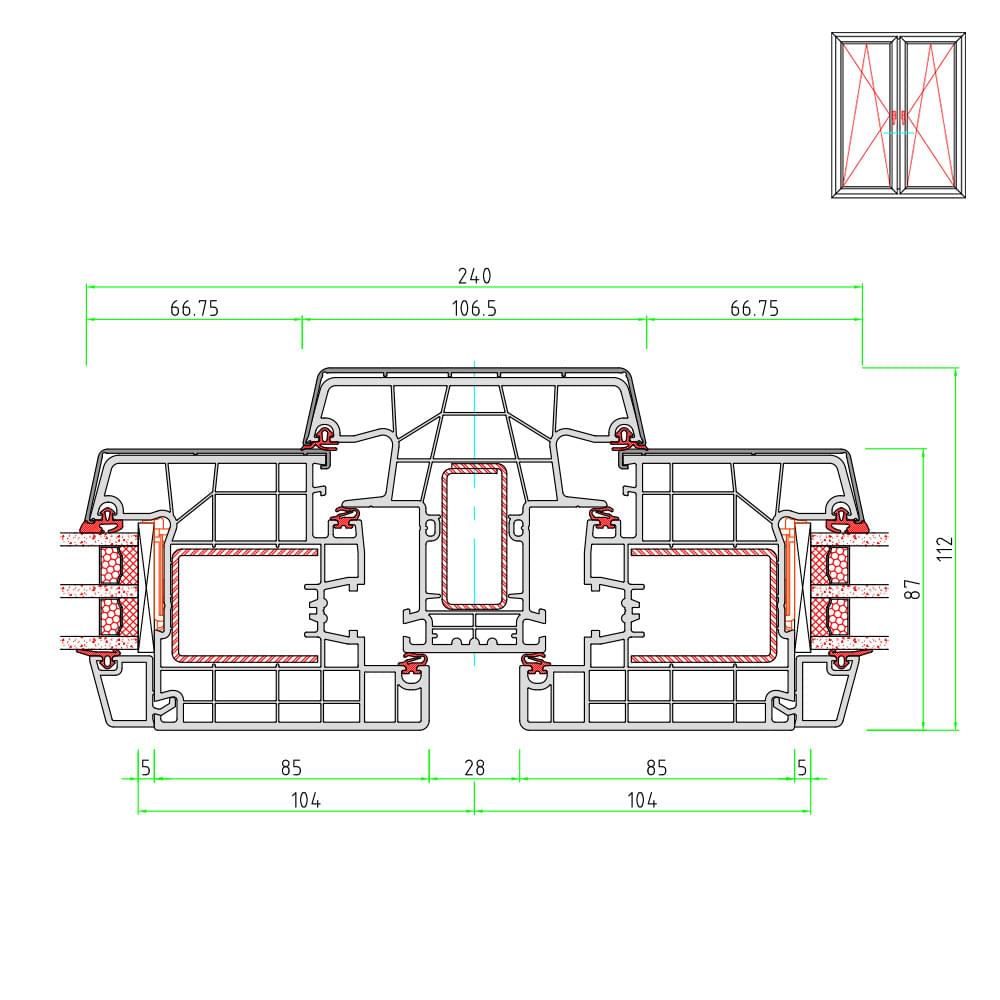

Aluskin 8000 portafinestra chiudibile a chiave con montante a un'anta

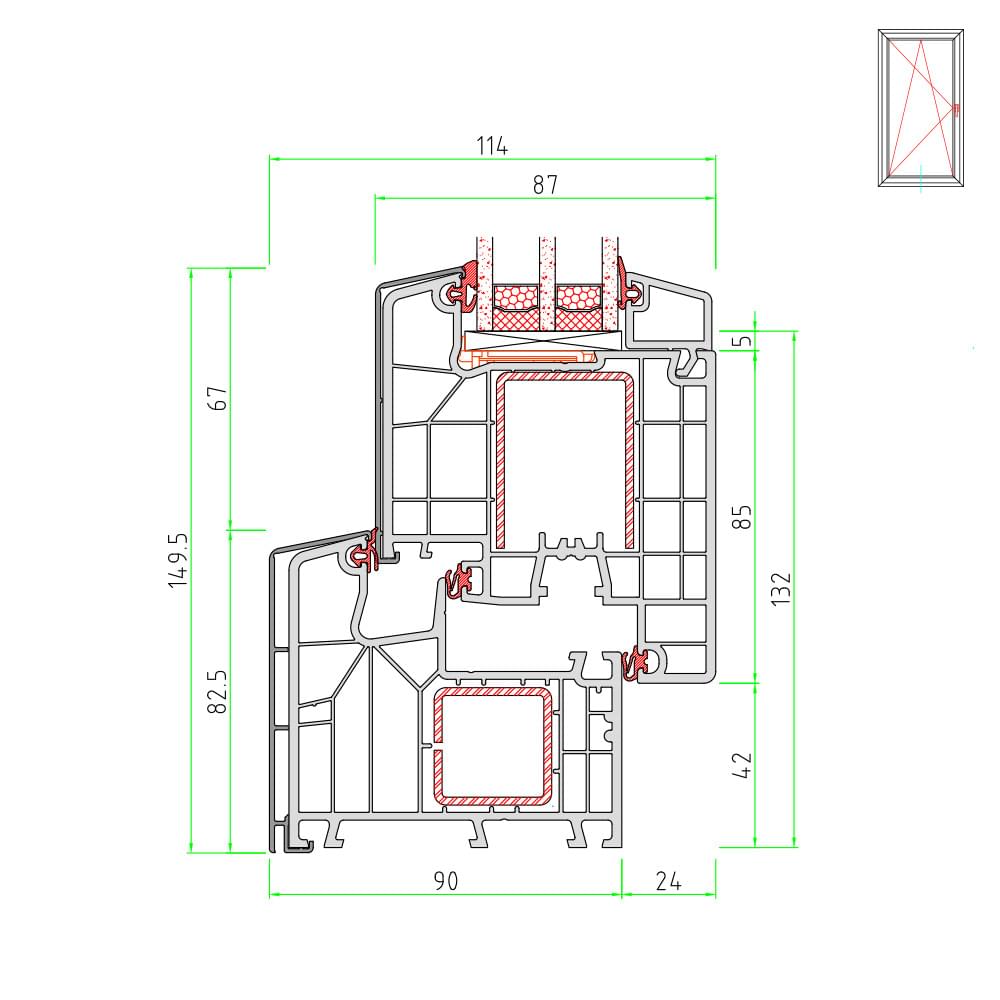

Aluskin 8000 sezione portafinestra chiudibile a chiave parte inferiore

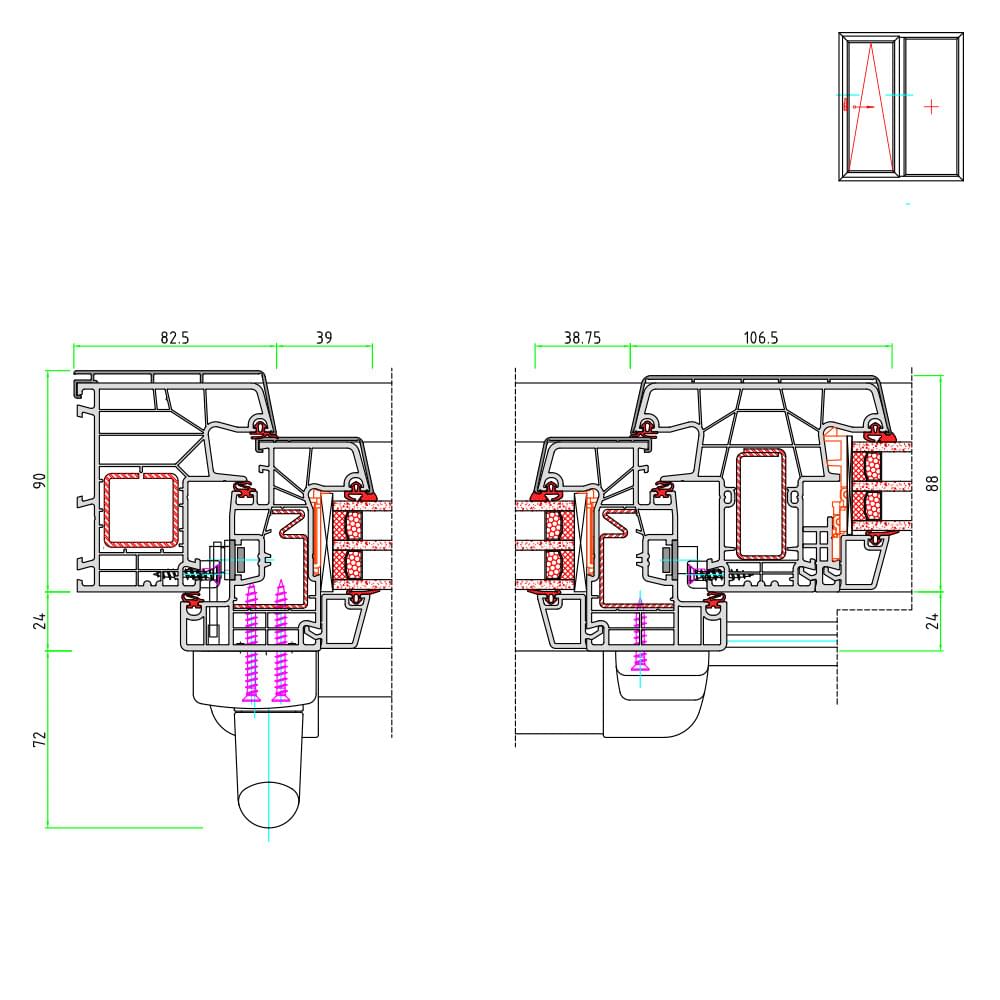

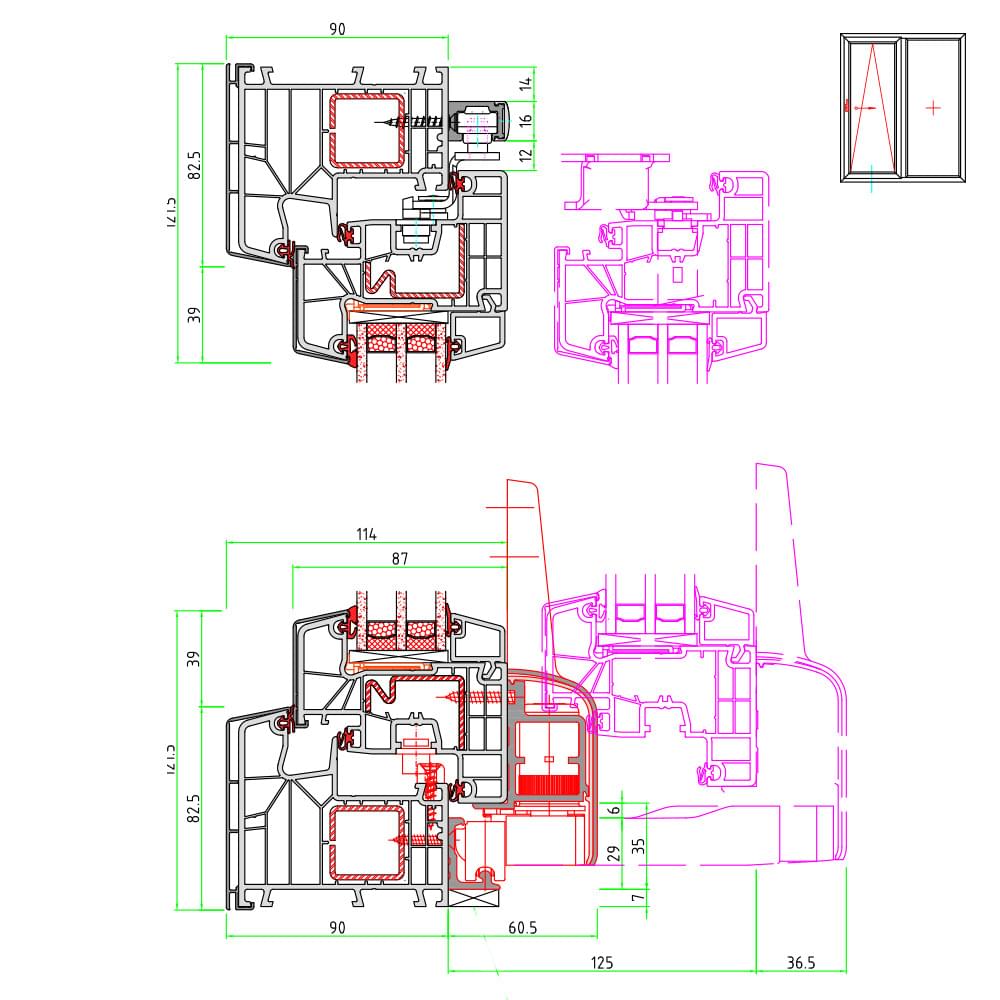

Aluskin 8000 sezione porta scorrevole a ribalta

Molla di accoppiamento Aluskin 90 mm per finestra in misto PVC-Alu — Molla di accoppiamento Aluskin 90 mm

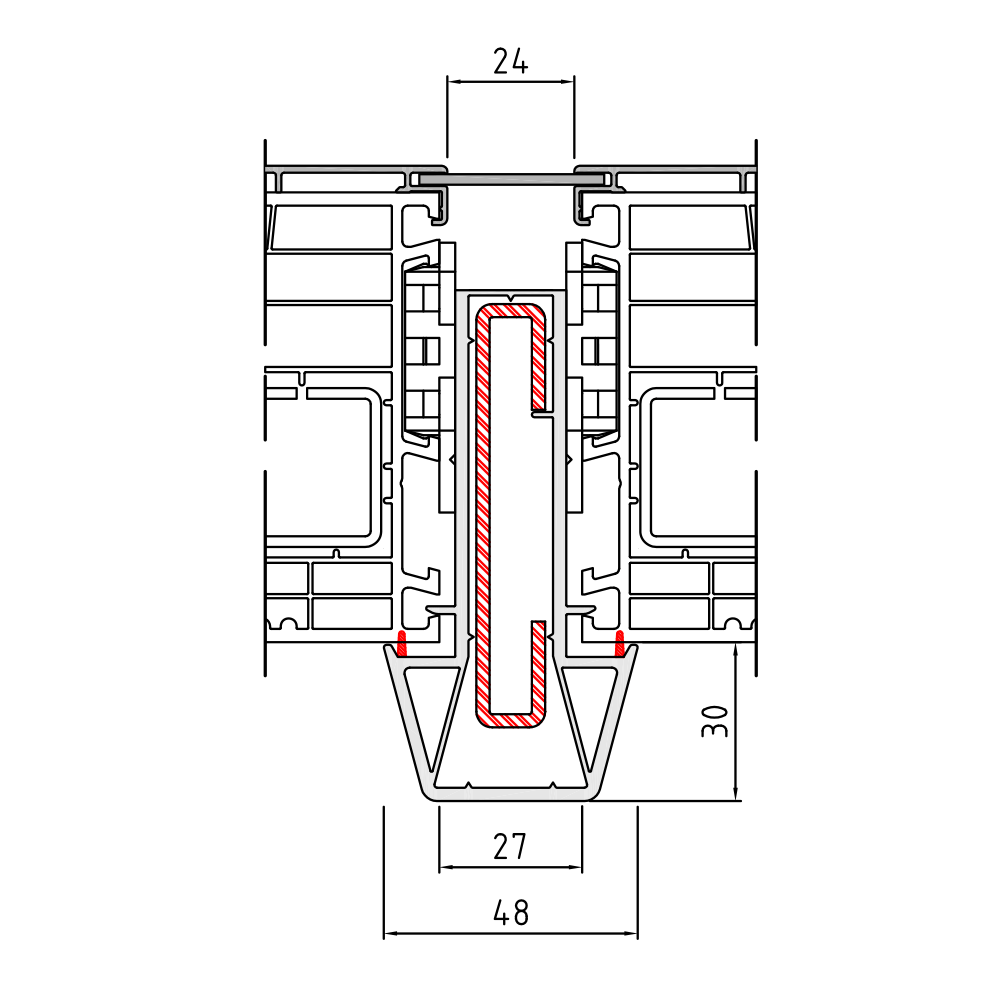

Accoppiamento statico 1 Aluskin 90 mm per finestra in misto PVC-Alu — Accoppiamento statico 1 Aluskin 90 mm

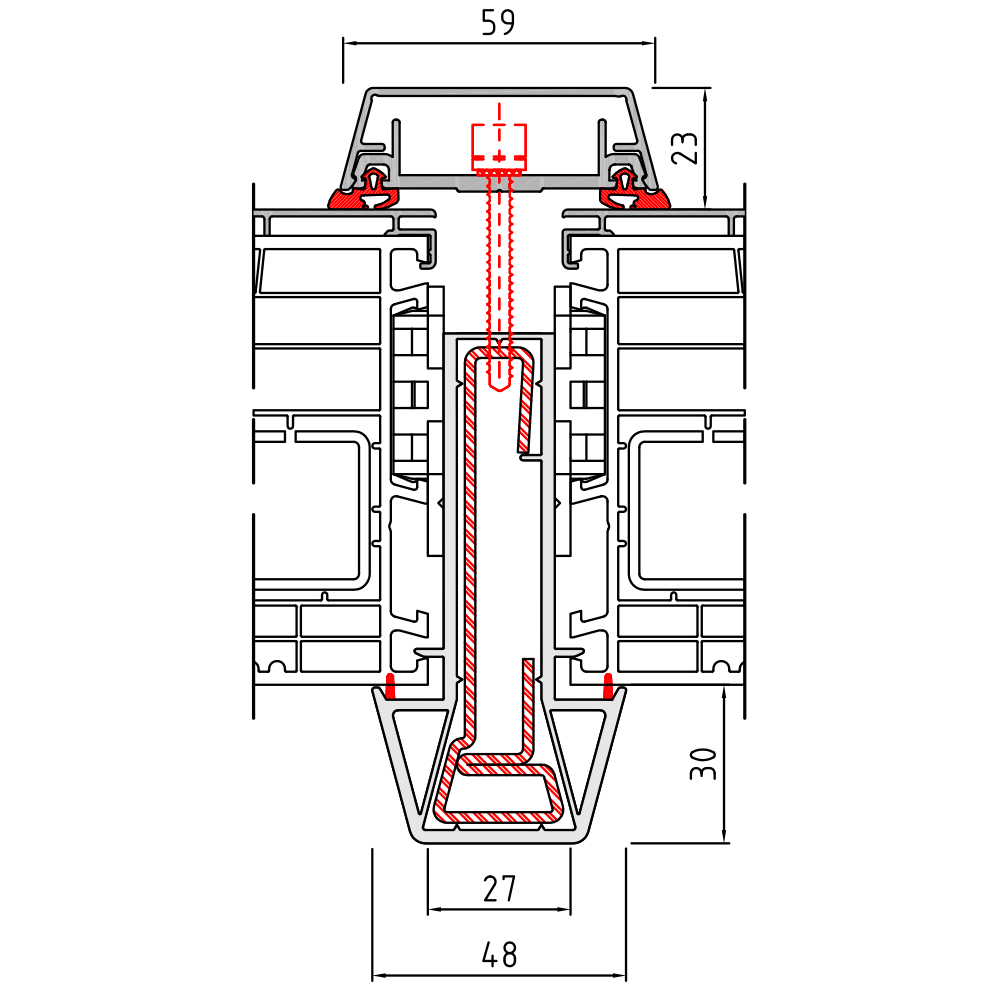

Accoppiamento statico 2 Aluskin 90 mm per finestra in misto PVC-Alu — Accoppiamento statico 2 Aluskin 90 mm

Torna a inizio pagina

Disegni dettagliati per la finestra in PVC-alluminio Aluskin 8000 FI

Aluskin 8000 FI telaio e parte inferiore anta per finestra mista in PVC-Alu — Aluskin 8000 FI telaio e parte inferiore anta

Aluskin 8000 FI per finestra mista in PVC-Alu dettaglio montante cieco — Aluskin 8000 FI dettaglio montante cieco

Aluskin 8000 FI Montante con anta per finestra mista in PVC-Alu — Aluskin 8000 FI montante con anta

Aluskin 8000 FI Montante vetri fissi per finestra mista in PVC-Alu — Aluskin 8000 FI montante vetri fissi

Aluskin 8000 FI vetri fissi per finestra mista in PVC-Alu — Aluskin 8000 FI vetri fissi

Aluskin 8000 FI Portafinestra soglia piatta

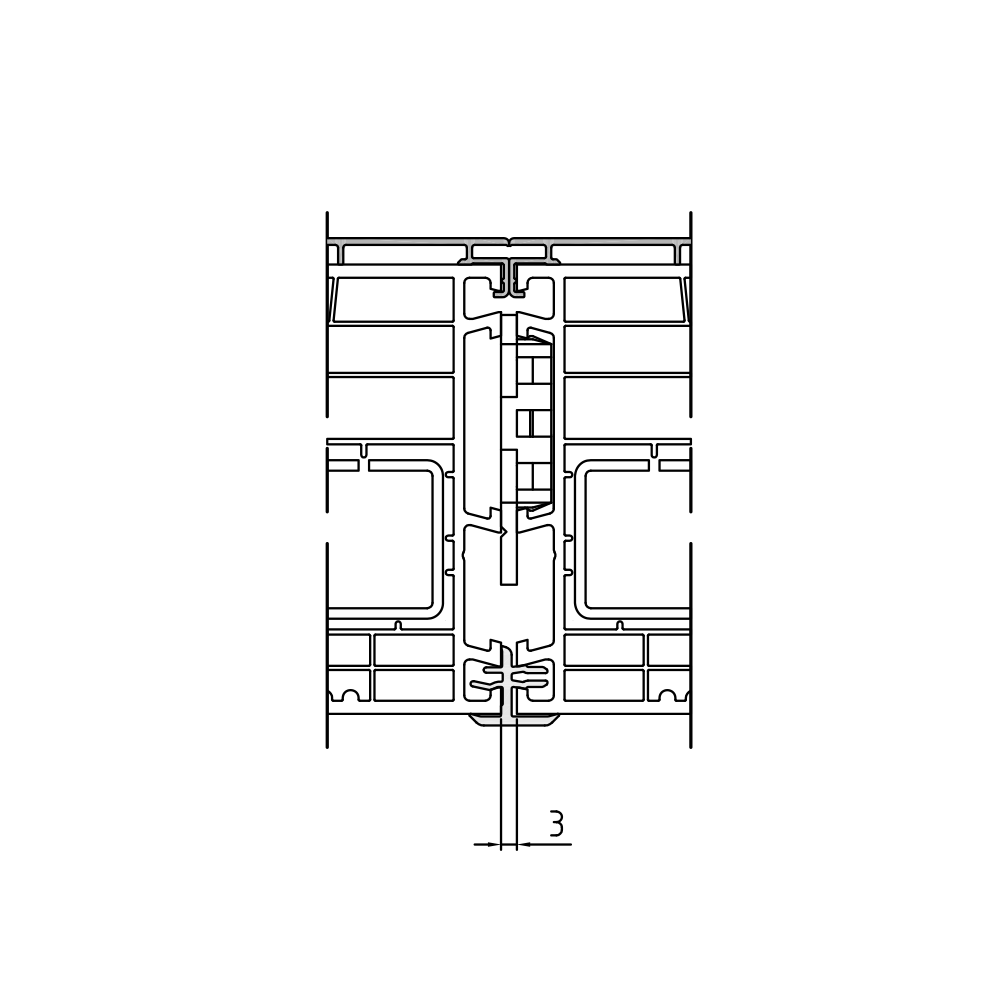

Accoppiamento

Torna a inizio pagina

Si noti che questi sono disegni dettagliati. Se vuoi sapere esattamente quali profili e quali elementi vengono utilizzati prima di ordinare, contatta il nostro servizio clienti allo 800 977 833. I nostri esperti saranno felici di aiutarti a configurare i tuoi prodotti e rispondere alle tue domande.

Ci riserviamo il diritto di apportare modifiche tecniche.
